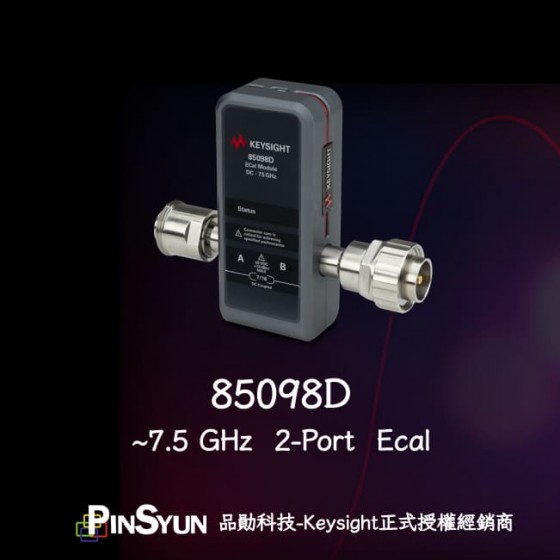

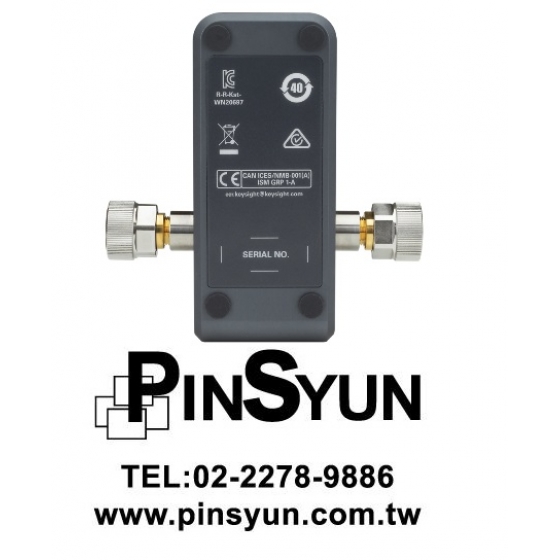

Keysight 85098D 射頻電子校正器 (ECal) 使向量網絡分析儀的校準變得快速、簡單和準確。 ECal 是一種用於向量網絡分析儀的精密單連接校準技術。與機械式校正套件相比，使用 ECal 執行完整的雙端口校準所需的時間和連接次數不到一半。此外，校準的準確性在電子方法和機械方法之間是可比的。傳統的機械校準需要密集的操作員交互，這很容易出錯。使用 ECal，使用者只需將 ECal 連接到網路分析儀，軟體即可控制其餘部分。
ECal 電子校正器是能夠將工廠校準精度傳輸到網絡分析儀的傳輸標準。 85098D 射頻電子校正系統可通過兩種方法輕鬆控制，具體取決於網絡分析儀，例如Keysight PNA 和 ENA 系列網絡分析儀可通過 USB 直接控制。
| Model | Connector Types | Frequency Range |
| 85091D | 7 mm | DC/300 kHz to 9 GHz |
| 85092D | Port A: Type-N (f) or Type-N (m) & 4.3-10 (f) or 4.3-10 (m) Port B: 3.5 mm (f) or 3.5 mm (m), 4.3-10 (f) or 4.3-10 (m) & 7-16 (f) or 7-16 (m) |
DC/300 kHz to 9 GHz |
| 85093D | Port A: 3.5 mm (f) or 3.5 mm (m) & 4.3-10 (f) or 4.3-10 (m) Port B: Type-N (f) or Type-N (m), 4.3-10 (f) or 4.3-10 (m) & 7-16 (f) or 7-16 (m) |
DC/300 kHz to 9 GHz |
| 85094D | Port A: 4.3-10 (f) or 4.3-10 (m) Port B: Type-N (f) or Type-N (m), 3.5 mm (f) or 3.5 (m) & 7-16 (f) or 7-16 (m) |
DC/300 kHz to 9 GHz |
| 85096D | Type-N 75 Ω | DC/300 kHz to 9 GHz |
| 85098D | Port A: 7-16 (f) or 7-16 (m) Port B: Type-N (f) or Type-N (m), 3.5 mm (f) or 3.5 (m) &4.3-10 (f) or 4.3-10 (m) |
DC/300 kHz to 7.5 GHz |
| 85099D | Type-F 75 Ω | DC/300 kHz to 6 GHz |
