85098C

射頻電子校驗模組 (ECal),300 kHz 至 7.5 GHz,7-16,2 埠

目前上市/現已支援


產品詳細介紹
  目前上市/現可支援
主要規格:
射頻電子校驗模組 (ECal),300 kHz 至 7.5 GHz,7-16,2 埠



  • *主要技術規格:


    • 頻率範圍為 300 kHz 至 7.5 GHz
    • 具單一連線的快速全雙埠校驗
    • 簡易非插入性裝置校驗
    • NIST 可溯及的準確校驗
    • 減少接頭磨損
    • 使用 PNA 和 ENA 系列網路分析儀來直接控制的 USB 介面
    • 可靠的固態切換
    • 可使用混合接頭選項 (3.5 mm、N 型 50 ohm 及 7-16)



    *可搭配之網儀:

    E5063A:ENA 系列網路分析儀,  5 Hz~20 GHz

    E5061B:ENA 系列網路分析儀,100 kHz 至1.5 GHz/3 GHz,2 埠

    FieldFox 手持式微波分析測試儀
  • 庫存量:來電洽詢


    *選項與選配

    85098C-00F Both 7-16mm connectors are female on module
    85098C-00M Both 7-16mm connectors are male on module
    85098C-105 Port A connector is 7-16 female
    85098C-106 Port A connector is 7-16 male

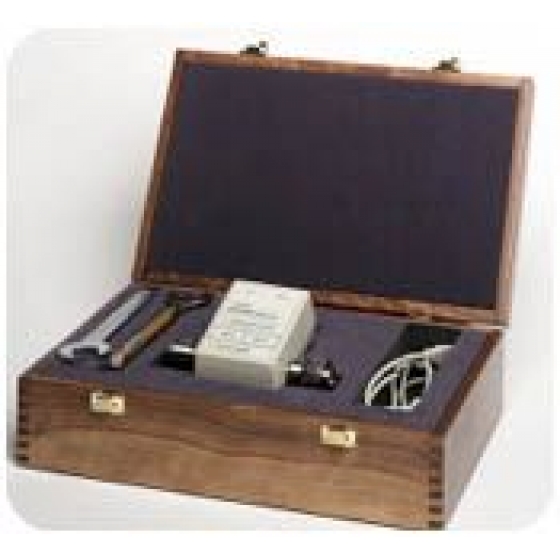

    85098C-150 Wooden storage box
    85098C-201 Port B connector is 3.5mm female
    85098C-202 Port B connector is 3.5mm male
    85098C-203 Port B connector is Type-N 50-Ohm female
    85098C-204 Port B connector is Type-N 50-Ohm male
    85098C-ABA Printed manual English
    85098C-M0F One female and one male connector, both 7-16
    85098C-UK6 Commercial calibration certificate with test data
    85098-00A Add two 7-16 adapters (one male-male, one female-female)



  • *規格型錄:


    Electronic Calibration (ECal) Modules for Vector Network Analyzers - Technical Overview
