Keysight是德科技/Agilent安捷倫直流電子負載DC load

直流電子負載DC load是一種可以控制電流、電壓和電阻的儀器。負載是用來吸收功率而非產生功率的，其規格是以安培數、電壓值和最大功率表示。

為何需要使用直流電子負載？

若電流流入正極電壓端，電源將為汲入電流並做為電子負載使用 – 將會吸收和耗散電力，而非供應電力。

電子負載的設計會模擬消耗電力的元件，這些負載能讓電源供應器「看到」待測物中的負載(應用與環境)。由於可程控，因此可提供您不同類型的負載，其中也包含靜態和動態負載模型。實際負載較為複雜且無法預測，但電子負載可提供穩定且有規律的負載模型。直流電子負載是直流電源供應器(電池、轉換器和逆變器)設計、製造和評估上的一項要求，其他應用還包括燃料電池與太陽能電池測試。直流電子負載包含一組功率電晶體或金屬氧化物半導體場效電晶體（MOSFET），以汲入或吸收電力。電流放大器則可透過開啟/關閉電晶體來進行電子負載輸入電流調節。

點擊直流電子負載DC load型號即可查看詳細規格，若找不到您需要的規格歡迎右下角私訊小編

產品	類型	輸入電壓	輸入電流	功率
EL30000系列桌上型電子負載
[NEW] EL34143A	桌上型單路	0-150V	0-60A	350W
[NEW] EL34243A	桌上型雙路	0-150V	0-60A	300W
N3300A系列模組式電子負載
N3300A	模組式主機	0-240 V	0-360 A	1800 W
N3301A	模組式主機	0-240 V	0-120 A	600 W
N3302A	模組	0-60 V	0-30 A	150 W
N3303A	模組	0-240 V	0-10 A	250 W
N3304A-J01	模組	0-80 V	0-60 A	300 W
N3304A	模組	0-60 V	0-60 A	300 W
N3305A	模組	0-150 V	0-60 A	500 W
N3306A	模組	0-60 V	0-120 A	600 W
N3307A	模組	0-150 V	0-30 A	250 W

* 延伸閱讀：Keysight EL30000系列電子負載新品介紹
* 技術影片：完成DC-DC在不同負載下輸出電壓隨輸入電壓變化曲線量測
* 延伸閱讀：[技術文章] 如何用最簡單的方式進行直流電源轉換測試(DC-DC converter)

[NEW] EL34243A雙通道桌上型電子負載150 V，60 A，300W

Keysight EL34243A雙通道桌上型電子負載，150V，60A，300W 推薦使用電壓0-150V，電流0-60A，瓦數300W的雙通道桌上型電子負載EL34243A，是設計和驗證消費性電源供應器、電池、電池模組、太陽能電池板、LED 驅動器和電源轉換器的最佳工具, 可用於量測 MOSFET 和 IGBT 等寬頻隙半導體。 Keysight EL34243A 主要技術規格： EL34243A輸入額定值： - 電壓：0-150V - 電流：0-60A - 瓦數：600W (單一通道300W) EL34243A操作模式 - 恆定電流、恆定電壓、恆定電阻、恆定功率 EL34243A程控解析度± (% of output + offset)： - Low, 0.6 A 0.04% + 130 μA - Medium, 6 A 0.04% + 2 mA - High, 60 A 0.04% + 12 mA EL34243A程控解析度± (% of output + offset)： - Low, 0.6 A 0.04% + 120 μA - Medium, 6 A 0.04% + 1.8 mA - High, 60 A 0.04% + 9.6 mA * 查看模組式電子負載/電源：Keysight N6700C 系列模組化系統電源供應器 / Keysight N6705C 直流電源分析儀 * 模組式電子負載模組：N6790 直流電子負載模組，100W至200W * 查看其他桌上型電子負載：Keysight 電子負載總覽

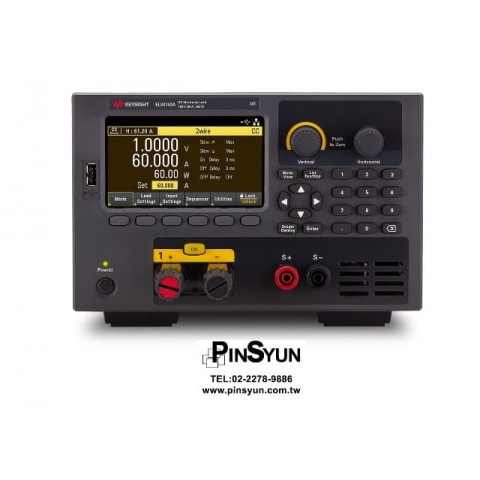

[NEW] EL34143A單通道桌上型電子負載150 V，0 -60 A，350W

Keysight EL34143A 單通道桌上型電子負載，150V，60A，350W 推薦使用電壓150V，電流0-60A，瓦數350W的單通道桌上型電子負載EL34143A，可用於量測 MOSFET 和 IGBT 等寬頻隙半導體。 Keysight EL34143A 主要技術規格： EL34143A輸入額定值： - 電壓：150V - 電流：60A - 瓦數：350W EL34143A操作模式 - 恆定電流、恆定電壓、恆定電阻、恆定功率 EL34143A程控解析度± (% of output + offset)： - Low, 0.6 A 0.04% + 130 μA - Medium, 6 A 0.04% + 2 mA - High, 60 A 0.04% + 12 mA EL34143A程控解析度± (% of output + offset)： - Low, 0.6 A 0.04% + 120 μA - Medium, 6 A 0.04% + 1.8 mA - High, 60 A 0.04% + 9.6 mA * 查看模組式電子負載/電源：Keysight N6700C 系列模組化系統電源供應器 / Keysight N6705C 直流電源分析儀 * 模組式電子負載模組：N6790 直流電子負載模組，100W至200W * 查看其他桌上型電子負載：Keysight 電子負載總覽

N3300A 直流電子負載主機

Keysight N3300A 1800W直流電子負載主機推薦使用N3300A直流電子負載主機，可搭配不同模組擁有不同輸入電壓、輸入電流及功率 Keysight N3300A主要特色： - 6個插槽 - 總最大功率1800瓦 - 7個可用於配置的模組（150W至600W） - 最大電壓輸入：240V（N3303A） - 最大電流輸入：120A（N3306A） * 延伸閱讀：N6790 系列直流電子負載模組，用於N6700 電源系統，100 W至 200 W * 延伸閱讀：[技術文章] 如何用最簡單的方式進行直流電源轉換測試(DC-DC converter) * 延伸閱讀：其他電子負載

N3301A 直流電子負載主機

Keysight N3301A 600W直流電子負載主機推薦使用N3301A直流電子負載主機，輸入電壓0~240V 輸入電流0~120A 功率600W，可搭配不同模組擁有不同輸入電壓、輸入電流及功率 Keysight N3301A主要特色： - 2個插槽 - 總最大功率 600瓦 - 7個可用於配置的模組（150W至600W） - 最大電壓輸入：240V（N3303A） - 最大電流輸入：120A（N3306A） * 延伸閱讀：N6790 系列直流電子負載模組，用於N6700 電源系統，100 W至 200 W * 延伸閱讀：[技術文章] 如何用最簡單的方式進行直流電源轉換測試(DC-DC converter)

N6791A 直流電子負載模組，1U 高，60 V，20 A，100 W

Keysight N6791A 直流電子負載模組，1U 高，60 V，20 A，100 W(適用N6705C) 推薦使用電壓80V、電流20A、瓦數100W的電子負載模組N6791A，可應用於DC-DC converter負載暫態響應測試，滿足快速上升和下降時間的需求 keysight N6791A主要技術規格 - N6791A 直流電子負載模組，1U 高，60 V，20 A，100 W(適用N6705C) - 單倍寬度模組，一台主機可配置四個模組 - 每個模組提供 100 W 的最大汲入功率 - 電壓：高達 60V - 電流：高達 20A - 進階運作模式：CV、CC、CR、CP - 任意波形產生功能 - 電壓與電流高速同步數位化功能 - 更短的指令處理時間和電流轉換率 - USB、LAN、GPIB 介面標準 - 易於使用和熟悉的 N6700C 操作介面 *查看可搭配使用的主機: N6705C 直流電源分析儀主機/低功耗測試專家 N6700C 1U模塊化電源系統主機，400W，4個插槽 N6701C 1U模塊化電源系統主機，600W，4個插槽 N6702C 1U模塊化電源系統主機，1200W，4個插槽

[已停產] 6060B 直流電子負載

Output Ratings Amperes: 0 to 60 A Volts: 3 to 60 V Maximum power: (at 40° C) 300 W Constant Current Mode Ranges: 0 to 6 A, 0 to 60 A Accuracy: 0.1% +/-75 mA Regulation: 10 mA Constant Voltage Mode Accuracy: 0.1% +/-50 mV Regulation (w/remote sense): 10 mV Constant Resistance Mode 0.033 to 1.0 ? Ranges: 1 to 1,000 ? / 10 to 10,000 ? Accuracy: 1 ?: 0.8% +/-8 m? (with ?6 A at input) / 1 K?: 0.3% +/-8 mS (with ?6 V at input) / 10 K?: 0.3% +/-8 mS (with ?6 V at input)
