85093C



射頻電子校驗模組 (ECal),300 kHz 至 9 GHz,3.5 mm,2 埠

目前上市/現已支援


產品詳細介紹

  目前上市/現可支援
主要規格:
射頻電子校驗模組 (ECal),300 kHz 至 9 GHz,3.5 mm,2 埠






  • *主要技術規格:

    • 頻率範圍為 300 kHz 到 9 GHz
    • 具單一連線的快速全雙埠校驗
    • 簡易非插入性裝置校驗
    • NIST 可溯及的準確校驗
    • 減少接頭磨損
    • 使用 PNA 和 ENA 系列網路分析儀來直接控制的 USB 介面
    • 可靠的固態切換
    • 可使用混合接頭選項 (3.5 mm、N 型 50 ohm 及 7-16)



    *可搭配之網儀:

    E5063A:ENA 系列網路分析儀,  5 Hz~20 GHz

    E5061B:ENA 系列網路分析儀,100 kHz 至1.5 GHz/3 GHz,2 埠

    FieldFox 手持式微波分析測試儀



  • 庫存量:來電洽詢


    *選項與選配

    85093C-00F Both 3.5mm connectors are female on module
    85093C-00M Both 3.5mm connectors are male on module
    85093C-101 Port A connector is 3.5mm female
    85093C-102 Port A connector is 3.5mm male

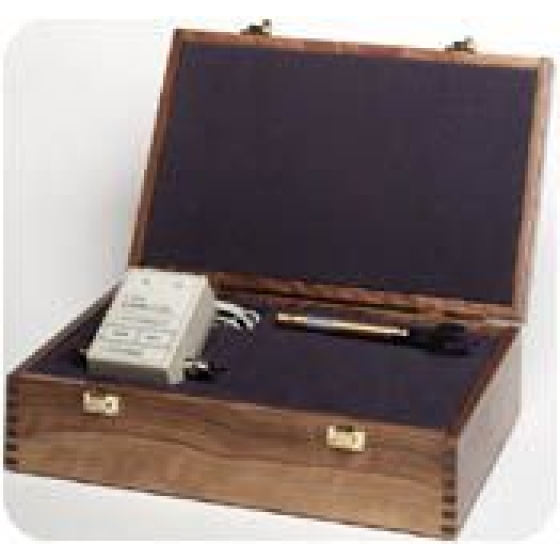

    85093C-150 Wooden storage box
    85093C-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
    85093C-203 Port B connector is Type-N 50-Ohm female
    85093C-204 Port B connector is Type-N 50-Ohm male
    85093C-205 Port B connector is 7-16 female
    85093C-206 Port B connector is 7-16 male
    85093C-A6J ANSI Z540-1-1994 Calibration
    85093C-ABA Printed manual English
    85093C-M0F One female and one male connector, both 3.5 mm
    85093C-UK6 Commercial calibration certificate with test data
    85093-00A Add 3.5 mm adapters





  • *規格型錄:

    Electronic Calibration (ECal) Modules for Vector Network Analyzers - Technical Overview
