電子式射頻校驗套件(Ecal)
85093D Ecal電子式校正器DC/300 KHz to 9 GHz, 3.5 mm, 2 port
Video Preview

* 實際量測影片:VNA向量網路分析儀使用前的校正,為什麼這麼重要?使用機械校正器執行網儀校正操作影片
庫存: 來電洽詢
主要特點

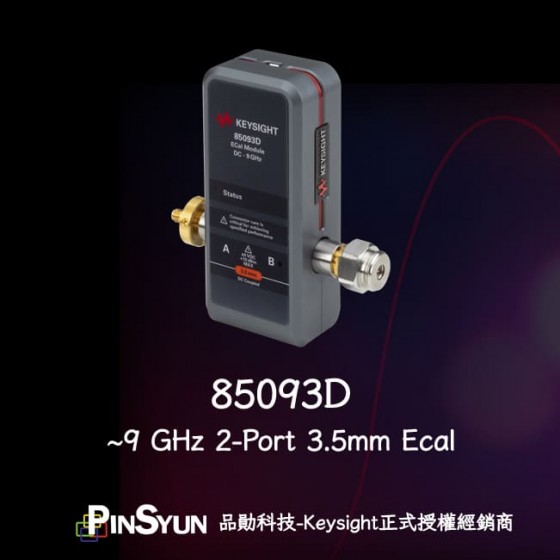

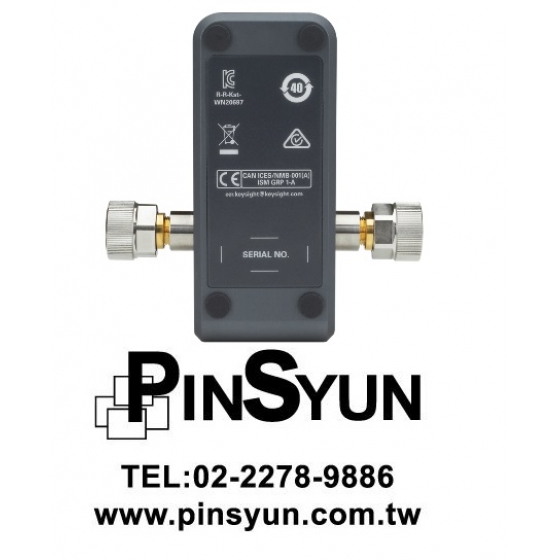

Keysight 85093D Ecal電子式校正器DC/300 KHz to 9 GHz, 3.5mm, 2 port

推薦使用頻率範圍DC/300KHz~9GHz的雙埠電子校正器85093D,具備3.5 mm接頭,只需一個連接即可快速輕鬆地執行精確的雙端口校準

* Keysight 85093D主要技術規格

- 頻率範圍為 DC/300 kHz 到 9 GHz,具備3.5mm接頭
- 具單一連線的快速全雙埠校驗
- 簡易非插入性裝置校驗
- NIST 可溯及的準確校驗
- 減少接頭磨損
- 使用 PXle 和 ENA 系列網路分析儀來直接控制的 USB 介面
- 可靠的固態切換
- 為即將停產的85093C推薦替代商品


* 延伸閱讀:電子校正器總覽
* 延伸閱讀:可搭配使用的網路分析儀
* 延伸閱讀:VNA向量網路分析儀使用前的校正,為什麼這麼重要?使用機械校正器執行網儀校正操作影片

Keysight 85093D 射頻電子校正器 (ECal) 使向量網絡分析儀的校準變得快速、簡單和準確。 ECal 是一種用於向量網絡分析儀的精密單連接校準技術。與機械式校正套件相比,使用 ECal 執行完整的雙端口校準所需的時間和連接次數不到一半。此外,校準的準確性在電子方法和機械方法之間是可比的。傳統的機械校準需要密集的操作員交互,這很容易出錯。使用 ECal,使用者只需將 ECal 連接到網路分析儀,軟體即可控制其餘部分。

ECal 電子校正器是能夠將工廠校準精度傳輸到網絡分析儀的傳輸標準。 85093D 射頻電子校正系統可通過兩種方法輕鬆控制,具體取決於網絡分析儀,例如Keysight PNA 和 ENA 系列網絡分析儀可通過 USB 直接控制。

▼ * 需要其他頻率或接頭的8509xD電子校正器嗎?
Model Connector Types Frequency Range
85091D 7 mm DC/300 kHz to 9 GHz
85092D Port A: Type-N (f) or Type-N (m) & 4.3-10 (f) or 4.3-10 (m)
Port B: 3.5 mm (f) or 3.5 mm (m), 4.3-10 (f) or 4.3-10 (m) & 7-16 (f) or 7-16 (m)
DC/300 kHz to 9 GHz
85093D Port A: 3.5 mm (f) or 3.5 mm (m) & 4.3-10 (f) or 4.3-10 (m)
Port B: Type-N (f) or Type-N (m), 4.3-10 (f) or 4.3-10 (m)
& 7-16 (f) or 7-16 (m)
DC/300 kHz to 9 GHz
85094D Port A: 4.3-10 (f) or 4.3-10 (m)
Port B: Type-N (f) or Type-N (m), 3.5 mm (f) or 3.5 (m) & 7-16 (f) or 7-16 (m)
DC/300 kHz to 9 GHz
85096D Type-N 75 Ω DC/300 kHz to 9 GHz
85098D Port A: 7-16 (f) or 7-16 (m)
Port B: Type-N (f) or Type-N (m), 3.5 mm (f) or 3.5 (m) &4.3-10 (f) or 4.3-10 (m)
DC/300 kHz to 7.5 GHz
85099D Type-F 75 Ω DC/300 kHz to 6 GHz
