Keysight DP0001A 頻寬400 MHz 高壓差動探棒，電壓高達2KV

Keysight DP0001A 是一款 400 MHz 高壓差動探棒，專為進行精確的高功率測量而設計。它具有 2 kV 主電源隔離度或 1 kV CAT III 額定工作電壓，可以滿足測試當今 WBG 電力設備、功率轉換器或馬達驅動器的需要。該探棒的特點是頻寬高、負載效應低，因此可以精確測量現代開關電源中信號源速度（10-90％）最快達 1.2 ns 的 1kV 瞬態脈衝。此外，其共模抑制比（CMRR）超過 80 dB，能夠顯著簡化雜訊較大的高共模功率電子環境所面臨的測量難題。


相比傳統的IGBT，高壓Sic MOSFET等，SiC和GaN寬能隙高功率元件具有更快的開關速度，因此也需要更高的測試頻寬。DP0001A高壓差動探棒能夠以400MHz的頻寬提供2KV的測試電壓範圍，良好的解決了寬能隙高功率元件帶來的測試挑戰。

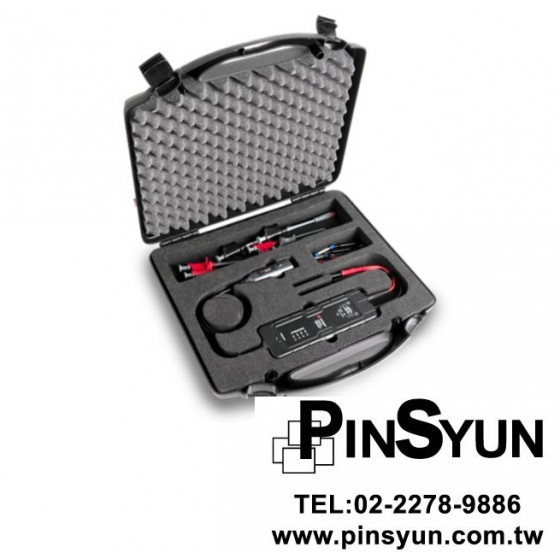

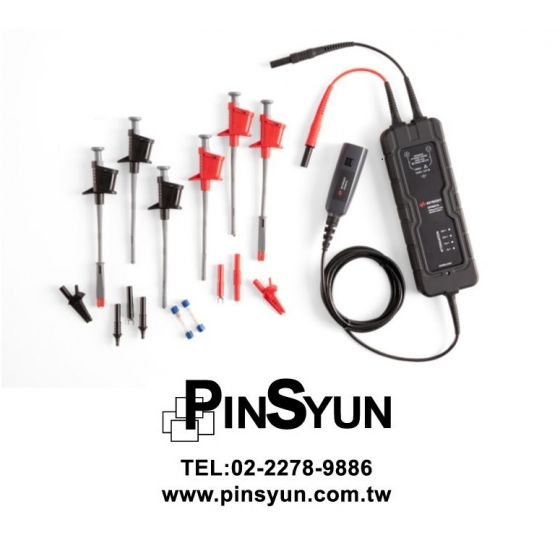

當與 Infiniium 示波器 一起使用時，該探棒支援自動切換衰減比，並自動將探棒衰減設定為最合適的數值，讓探棒的動態範圍，高於或等於輸入信號的位準，讓您能輕鬆進行量測。此探棒隨附各種配件，以因應各種不同的 DUT 連接情境，便於與精密的目標裝置進行連接。


DP0001A差動式探棒具有 10 MΩ 的差動輸入電阻和 2 pF 的低輸入電容，可將電路負載降到最低。DP0001A 相容於配備 50 Ω AutoProbe 介面的是德科技示波器，AutoProbe 介面可根據所使用的探棒來自動配置示波器。如需在極溫下探量環境試驗室中的差動信號，請使用 Keysight(由品勛科技代理) N7013A 極端溫度擴充套件。N7013A 相容於額定頻寬降為 70 MHz 的 DP0001A。您可使用 70 公分長的差動纜線組和配件，在攝氏 -40° 至 +85° 的溫度範圍內進行量測。
