Keysight電流探棒Current probe(使用示波器量電流)

使用示波器搭配電流探棒可觀察快速的電流動態變化,例如測量上電瞬間的湧浪電流、開關電源的開關損耗、存儲晶片耗電流等。

電流探棒(Current probe)可感應流經導體的電流,並將其轉換成電壓,以便在示波器上觀察和量測。

推薦使用是德科技Keysight電流探棒,採用混合技術,包括可用來檢測直流電流的霍爾效應(Hall-effect)感測器,以及可檢測交流電流的電流變壓器。Keyisght採用分離核心結構的電流探棒,可輕易鉤住和脫離導體,因此不需要與電路作電氣連接。提供的量測頻寬為直流至 100MHz。
近年來,工程師在設計電池供電的設備時通常都需要進行更靈敏的電流測量,以確保設備的電流消耗在可接受的範圍之內。電流的測量過程非常麻煩,因為您不得不中斷電路並將測量儀器與電路串聯起來。使用鉗式電流探棒和示波器可以輕鬆實施電流測量,並且不必破壞電路。但是對於毫安培級或更小的電流,其測量難度大大增加。使用keysight電流探棒可以幫助您在示波器雜訊較高的應用環境中精確測量小電流。

點擊電流探棒型號即可查看詳細規格

產品 特色 頻寬 衰減率 動態範圍 推薦的示波器

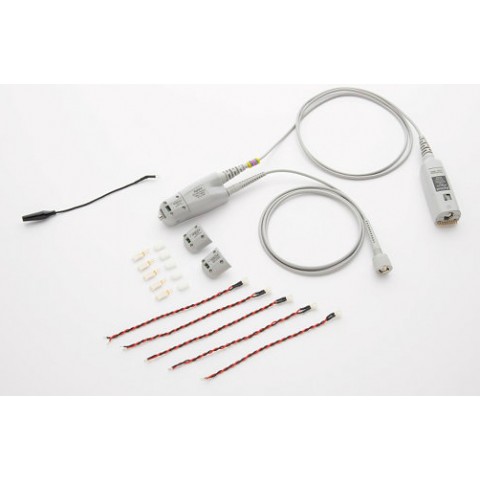

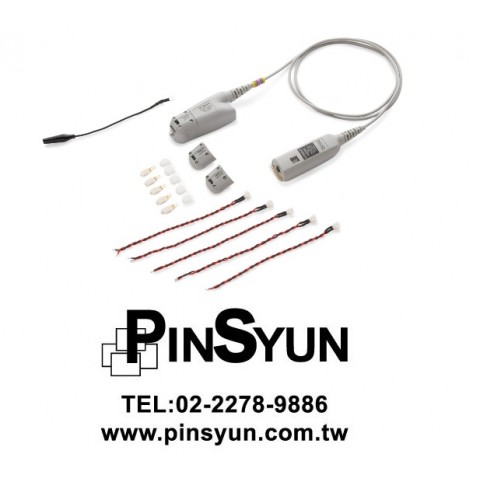

N2820A 高靈敏度交流/直流電流探棒 3 MHz n/a 50 uA - 5 A 3000T、4000X、6000X,以及Infiniium 9000與S系列示波器
N2821A 高靈敏度交流/直流電流探棒 3 MHz 1 V/A 50 uA - 5 A 3000T、4000X、6000X,以及Infiniium 9000與S系列示波器
1146B 電流探棒 100 kHz 100 mV/A or 10 mV/A 100 mV/A: 100 mA to 10 A peak
10 mV/A: 1 to 100 A peak
Any oscilloscope with 1 MΩ BNC input

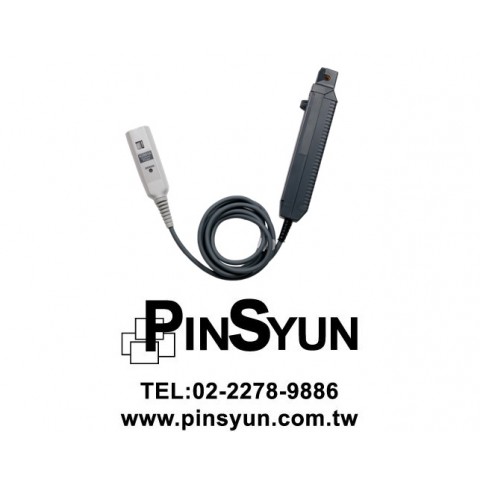

1147B 交流/直流電流探棒 50 MHz 0.1 V/A 最大值: 30 A peak  非連續峰值
15 A peak 連續電流
Keysight InfiniiVision 3000T、4000X、6000X,以及Infiniium 9000與S系列示波器

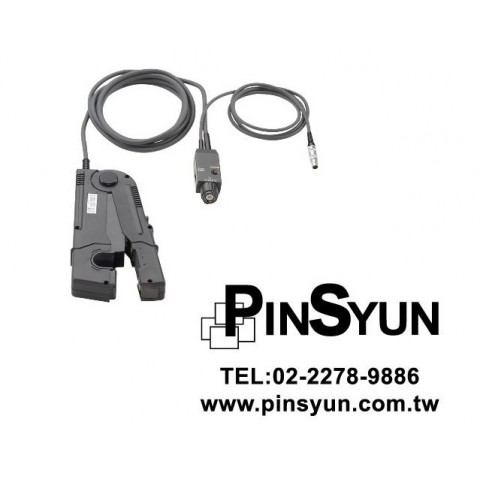

N2780B 交流/直流電流探棒 2 MHz 0.01 V/A 最大值:500 A 峰值電流
700 A rms 連續電流
Any oscilloscope with 1 MΩ BNC input

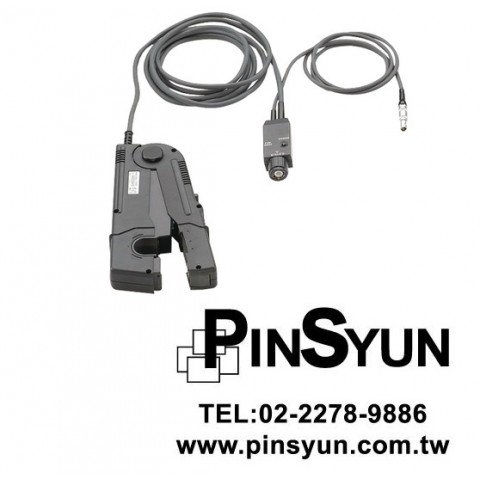

N2781B 交流/直流電流探棒 10 MHz 0.01 V/A 最大值:300 A 峰值電流
150 A rms 連續電流
Any oscilloscope with 1 MΩ BNC input

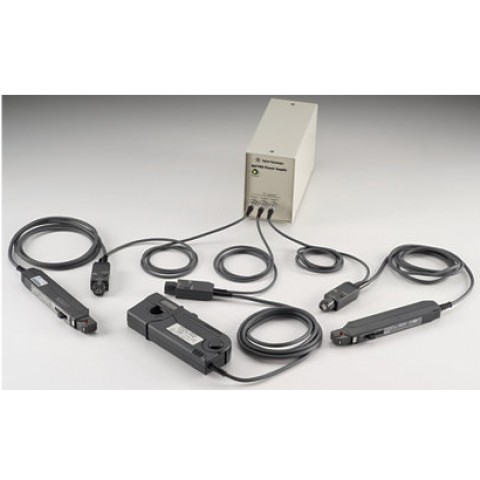

N2782B 交流/直流電流探棒 50 MHz 0.1 V/A 最大值:50 A 峰值電流
30 A rms 連續電流
Any oscilloscope with 1 MΩ BNC input
N2783B 交流/直流電流探棒 100 MHz 0.1 V/A 最大值:50 A 峰值電流, 30 A rms 連續電流 Any oscilloscope with 1 MΩ BNC input
N2893A 交流/直流電流探棒 100 MHz 0.1 V/A 最大值: 30 A 非連續峰值
15 A 連續峰值
Keysight InfiniiVision 3000T、4000X、6000X,以及Infiniium 9000與S系列示波器
N7042A Rogowski交流電流探棒 9.2 Hz to 30 MHz 20mV/A 最大值: 300 A 峰值電流 Any oscilloscope with 1 MΩ BNC input
N7041A Rogowski交流電流探棒 12 Hz to 30 MHz 10mV/A 最大值: 600 A 峰值電流 Any oscilloscope with 1 MΩ BNC input
N7040A Rogowski交流電流探棒 3 Hz to 23 MHz 2mV/A 最大值:3,000 A 峰值電流 Any oscilloscope with 1 MΩ BNC input

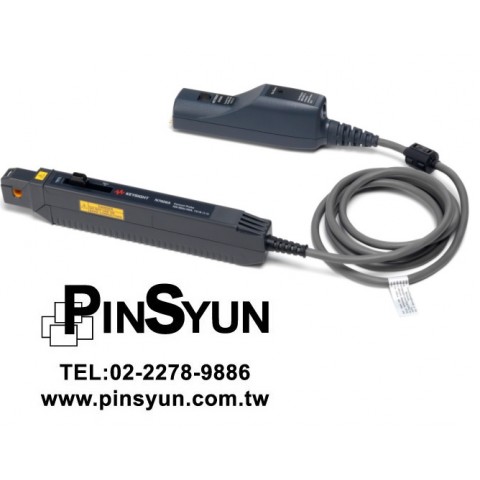

N7026A 交流與直流高靈敏度鉤鉗電流探棒 150 MHz 1 V/A or 0.2 V/A 最大值:40 Apeak 非連續峰值
30 Arms 連續電流
Keysight InfiniiVision 3000T、4000X、6000X,以及Infiniium 9000與S系列示波器
