電流探棒(示波器量電流)
N2820A 3 MHz / 50uA 高靈敏度交流/直流電流探棒 (2 通道)
N2820A 3 MHz / 50uA 高靈敏度交流/直流電流探棒 (2 通道)
Video Preview


▶️ 操作影片:Keysight N2820A電流探棒操作影片
庫存: 來電洽詢
主要特點

Keysight N2820A 3 MHz / 50uA 高靈敏度交流/直流電流探棒 (2 通道)業界最高的靈敏度

推薦使用頻寬3MHz,電流範圍50 uA - 5 A的雙通道示波器電流探棒N2820A,可量測電流消耗隨時間的變化(充電曲線)

* Keysight N2820A主要技術規格:

- 頻寬3MHz
- 動態範圍50 uA - 5 A
- 2 通道垂直縮放模式,可執行準確的峰值與閒置電流量測
- 新的示波器量測功能,可量測電流消耗隨時間的變化 (充電曲線)
- AutoProbe 介面可為示波器提供 1 MΩ 輸入
- 具備寬廣的動態範圍,大於 20,000:1 或 86 dB
- 可在訂購探棒時一起訂購或是單獨購買的探棒附件: 可更換的感測電阻器探棒頭(20 mΩ、100 mΩ 和使 用者定義)、先連後斷(MBB)插座、探棒頭和連 接線
- N2820A電流探棒實際使用影片

* Keysight N2820A洞察細節、縱觀全貌

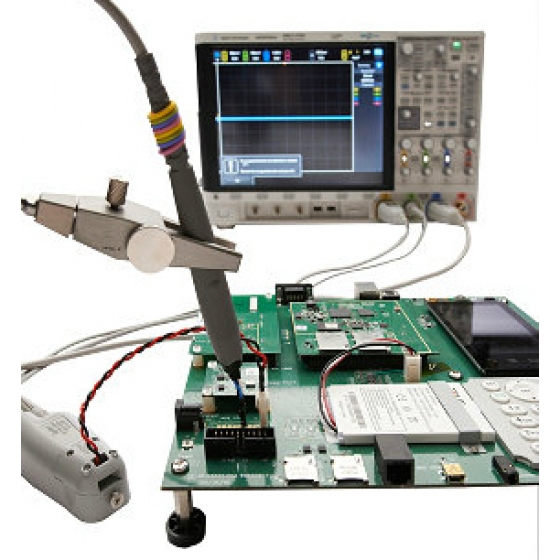

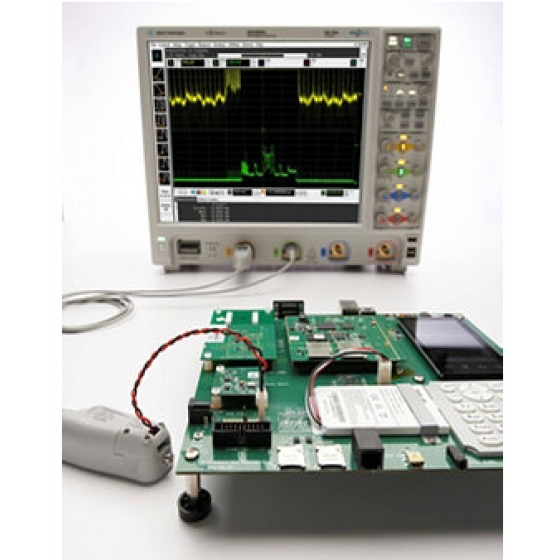

- 擷取和分析待測裝置中低位準電流的理想選擇,可用於電路特性分析,或是無線裝置電池或積體電路的電流消耗量測
- 同時查看高增益和低增益電流波形視圖,以實現更準確的寬動態範圍量測

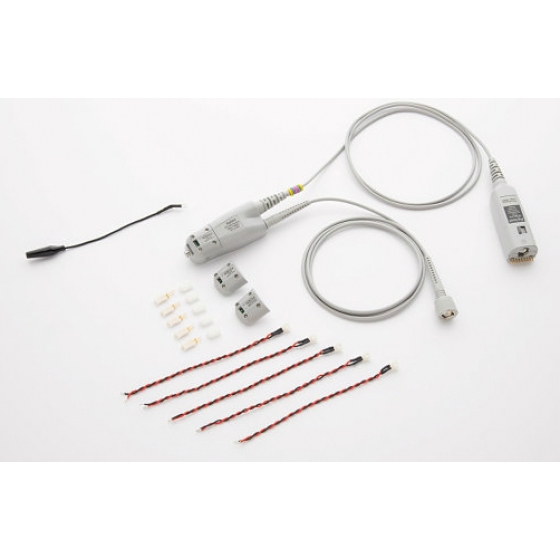

- 探棒包含探棒配件,或是需要單獨訂購的配件: 可互換的感測器探棒頭、MBB 插座、探棒頭和連接線


** 單通道選擇:N2821A(點我查看規格) **

隨著電池供電設備和積體電路變得愈來愈環保且高效能,工程師迫切需要高靈敏度的低位準電流量測功能,以確保電流消耗處於可接受範圍內。 Keysight N2820A 高靈敏度探棒專為寬動態範圍和高靈敏度量測而設計,可因應當前嚴苛的電流量測需求。

Keysight N2820A 交流/直流電流探棒靈敏度超高,可在是德示波器上實現 50 uA 至 5 A 的量測範圍。 其介面使用先連後斷 (BMM) 連接器,您無需焊接或拆焊導線,即可對待測裝置上多個位置進行探測。

Keysight N2820A 2 通道電流探棒連接到兩個示波器通道,可針對寬動態範圍量測同時提供低增益和高增益視圖,而 Keysight N2820A 單通道電流探棒一次可顯示一個使用者選擇的視圖。

Keysight S 系列 示波器結合使用,可組合成領先業界的高清晰度量測解決方案。 使用 Infiniium 示波器的曲線下區域量測 (電荷),您可以方便地計算指定時間的整合式電流消耗 (庫倫)。




* 可與N2820A搭配使用的示波器規格介紹

DSOX3000T系列(100MHz ~ 1GHz)
DSOX4000A系列(200MHz ~ 1.5GHz)
DSOX6000A系列(1GHz ~ 6 GHz)
DSOS高解析度系列(500MHz ~ 8GHz)
- [NEW] EXR系列八通道示波器(500 MHz~2.5 GHz)
