Infiniium S系列示波器(高解析度示波器)

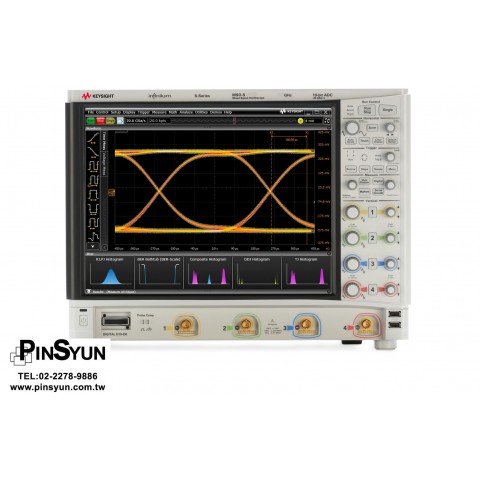

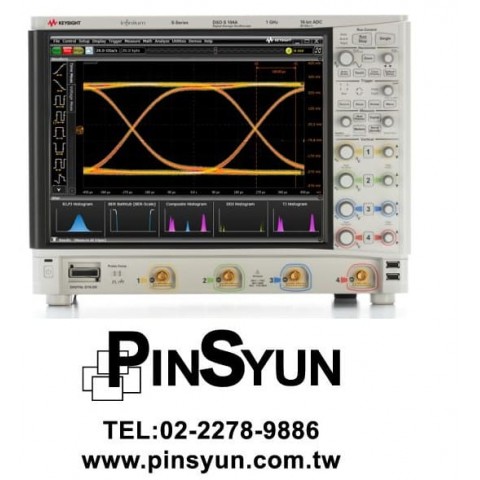

Keysight Infiniium S 系列高解析度示波器

Infiniium S系列高解析度示波器可應用於車用 Ethernet、USB type-C、DDR、MiPi、HDMI，具備 10 Bit ADC、頻寬高達 8 GHz，強大靈活的操作介面和離線分析功能輕鬆達到信號完整性效果

* Keysight Infiniium S系列示波器特色：

- 頻寬範圍: 500 MHz 至 8 GHz
- S 系列具備 10 位元 ADC、低雜訊前端、出色的時基、硬體信號處理能力，以及靈敏的深度記憶體
- 業界最先進的量測平台，配備 250 GB 抽取式 SSD、性能強大的主機板、快速的資料卸載速度，以及電容式觸控螢幕
- 可全面滿足您的量測需求的解決方案，搭載具有 50 項自動量測功能的軟體，並支援 100 種不同的探棒
- 強大靈活的操作介面和離線分析功能
- 相容於各種不同的應用軟體
- 多元的探棒量測解決方案，包括適用於電源完整性量測的 N7020A 電源探棒
- 另亦提供協定應用解決方案，包括 CAN、LIN、PCI Express、FlexRay、I2 C、SATA、USB、MIPI D-PHY、RS-232/UART 等

* [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試
* [量測影片] Keysight Windows Base示波器主動式探棒教驗教學

▼展開產品類別查看所有 Infiniium S系列型號

產品	頻寬	通道數	最大的記憶體深度
DSOS054A	500 MHz	4	800 Mpts
MSOS054A	500 MHz	4 + 16	800 Mpts
DSOS104A	1 GHz	4	800 Mpts
MSOS104A	1 GHz	4 + 16	800 Mpts
DSOS204A	2 GHz	4	800 Mpts
MSOS204A	2 GHz	4 + 16	800 Mpts
DSOS254A	2.5 GHz	4	800 Mpts
MSOS254A	2.5 GHz	4 + 16	800 Mpts
DSOS404A	4 GHz	4	800 Mpts
MSOS404A	4 GHz	4 + 16	800 Mpts
DSOS604A	6 GHz	4	800 Mpts
MSOS604A	6 GHz	4 + 16	800 Mpts
DSOS804A	8 GHz	4	800 Mpts
MSOS804A	8 GHz	4 + 16	800 Mpts

技術資源

如何確定示波器之信號完整性

執行最佳電源完整性量測的秘訣和技巧摘要

時間型號

DSOS054A 高解析度示波器：500 MHz，4 個類比通道

高解析度示波器：500 MHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &...

MSOS804A 高解析度示波器：8 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：8 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Cu...

MSOS604A 高解析度示波器：6 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：6 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Cu...

MSOS054A 高解析度示波器：500 MHz，4 個類比通道和 16 個數位通道

高解析度示波器：500 MHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush ...

DSOS254A 高解析度示波器：2.5 GHz，4 個類比通道

高解析度示波器：2.5 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &...

MSOS404A 高解析度示波器：4 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：4 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Cu...

MSOS254A 高解析度示波器：2.5 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：2.5 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush ...

MSOS204A 高解析度示波器：2 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：2 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Cu...

MSOS104A 高解析度示波器：1 GHz，4 個類比通道和 16 個數位通道

高解析度示波器：1 GHz，4 個類比通道和 16 個數位通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Cu...

DSOS804A 高解析度示波器：8 GHz，4 個類比通道

高解析度示波器：8 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &nb...

DSOS604A 高解析度示波器：6 GHz，4 個類比通道

高解析度示波器：6 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &nb...

DSOS404A 高解析度示波器：4 GHz，4 個類比通道

高解析度示波器：4 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &nb...

DSOS204A 高解析度示波器：2 GHz，4 個類比通道

高解析度示波器：2 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &nb...

DSOS104A 高解析度示波器：1 GHz，4 個類比通道

高解析度示波器：1 GHz，4 個類比通道 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試 &nb...

Infiniium S系列高解析度示波器(DSOS/MSOS)

►業界居冠的信號完整性 ►最先進的平台 ►最多元的功能 * [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖...
