高頻主動探棒
N7024A 6GHz 電軌探棒,power noise 量測
頻寬:6GHz 電軌探棒, 適用於power noise 量測
Video Preview

N7024A 電軌探棒可與 Keysight Infiniium S、V 和 Z 系列示波器搭配使用
庫存: 來電洽詢
主要特點

Keysight N7024A 頻寬6GHz 電軌探棒/電源探棒,低雜訊主動探棒

推薦使用N7024A電源探棒,可用於電源完整性(PDN)測試、Power noise量測、Ripple noise量測、電源ripple量測

* Keysight N7024A主要技術規格:

- 低雜訊:探棒採用 1:1 衰減比,可使示波器的基本雜訊僅增加 30%
- 寬廣的偏移範圍:+/-15.25 V 的寬廣偏移範圍,方便使用者使用示波器最大的靈敏度設定,並將信號置於螢幕中心顯示
- 低直流負載:50 kΩ DC 直流輸入阻抗,大幅減少電源軌所增加的直流負載
- 寬泛的主動信號範圍:除偏移範圍外,主動信號範圍高達 +/-600 mV,方便使用者量測直流電源的快速暫態
- 高頻寬:6GHz 頻寬,可用於查找造成時脈和數位資料失真的快速暫態


* Keysight N7024A相容的示波器

- Keysight InfiniiVision 3000G . 4000 G 系列
- Infiniium S 系列EXR系列InfiniiVision 6000 X 系列



* 延伸查看:其他高壓差動探棒
* 延伸查看:其他電流探棒
* 延伸查看:其他高頻差動探棒
* 延伸查看:其他探棒

* 延伸閱讀:如何確定示波器之電源完整性

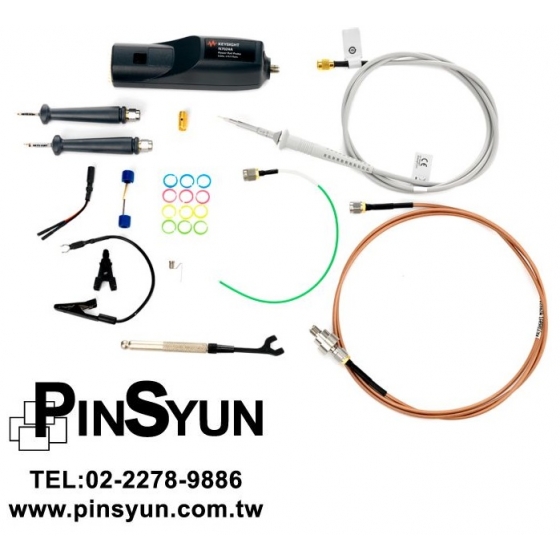

Keysight N7024A 6GHz 電軌探棒

N7024A 電軌探棒專為電源完整性量測而設計,具有 mV 級靈敏度,可讓使用者更精確地探測直流電源上的雜訊、漣波和暫態。該探棒非常適合量測隨機和週期干擾(PARD)、靜態和動態負載響應、可程控電源響應以及類似的電源完整性量測。目前,大多數直流電源產品的容忍度要求變得非常嚴苛,N7024A 電軌探棒可協助使用者確保他們設計的產品能夠滿足嚴格的容忍度要求。

* Keysight N7024A相容的示波器

- Keysight InfiniiVision 3000G . 4000 X 系列
- Infiniium S 系列EXR系列InfiniiVision 6000 X 系列
