高頻差動探棒

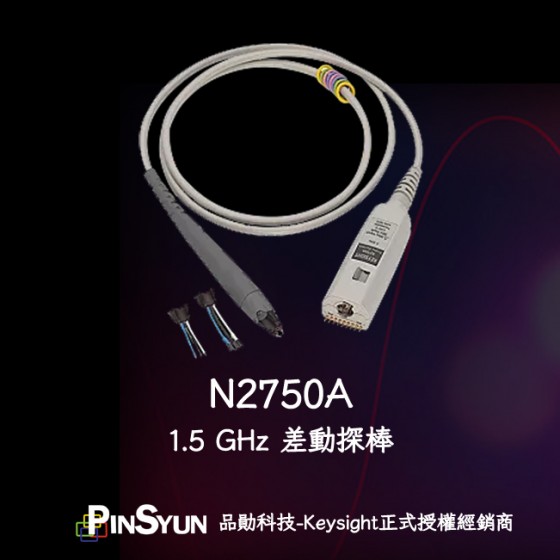

N2750A 差動探棒1.5 GHz

頻寬1.5GHz 衰減率2:1/10:1 耐壓10Vp-p

 目前上市/現已支援

庫存: 來電洽詢
主要特點

Keysight N2750A 差動探棒1.5 GHz

推薦使用頻寬1.5GHz的差動探棒N2750A,是新一代的經濟型差動式主動探棒,和 Keysight InfiniiVision 以及 Infiniium 示波器的 AutoProbe 介面相容

Keysight N2750A主要技術規格

規格:

- 頻寬:1.5 GHz
- 衰減比:2:1 或 10:1(可切換)

範圍:

- 動態範圍:± 5 V 或 10 Vpp(10:1 時);± 1 V 或 2 Vpp(2:1 時)
- 直流偏移範圍:± 15 V
- 最高輸入電壓: 30 V DC + peak AC

輸入阻抗:

- 差動輸入電阻:200 kΩ
- 單端輸入電阻:100 kΩ
- 共模輸入電阻:50 kΩ
- 輸入電容:700 fF(使用點測器)

連接特性:

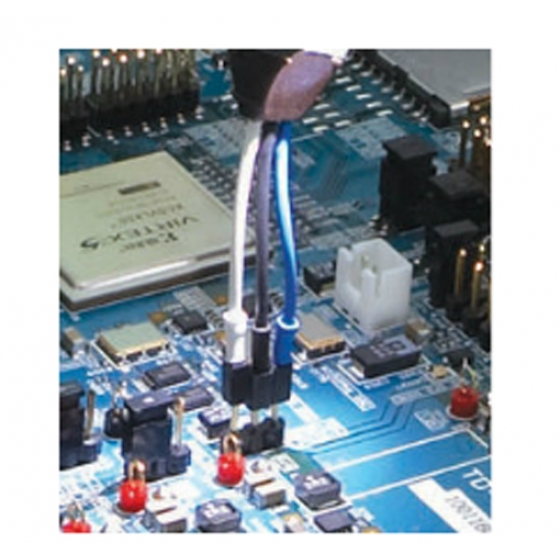

- 標準配備銲接式、插座式和點測探針各兩個
- 更換用零件:N2776A 差動點測探針(3 根)、N2777A InfiniiMode 銲接式探針(3 根)以及 N2778A InfiniiMode 插座式探針(3 根)
- 您可訂購 N4822A 插座式探針,以便與 USB/Ethernet 應用測試夾具搭配使用(不包含在標準探棒套件內)




* 延伸查看:其他高壓差動探棒
* 延伸查看:其他探棒
* 延伸閱讀:[技術文章]示波器探棒挑選大揭密/選購指南

N2750A InfiniiMode 差動式探棒是新一代的經濟型差動式主動探棒,和 Keysight InfiniiVision 以及 Infiniium 示波器的 AutoProbe 介面相容。

InfiniiMode

N2750A InfiniiMode 探棒提供新的 InfiniiMode 操作模式,讓您能夠透過同一探針,方便無比地量測差動、單端和共模信號,無需一再重新連接探棒。N2750A 探棒的 InfiniiMode 提供下列操作模式。
- A – B(差動)
- A – 接地(單端 A)
- B – 接地(單端 B)
- (A + B)/ 2 – 接地(共模)

示波器快速控制功能

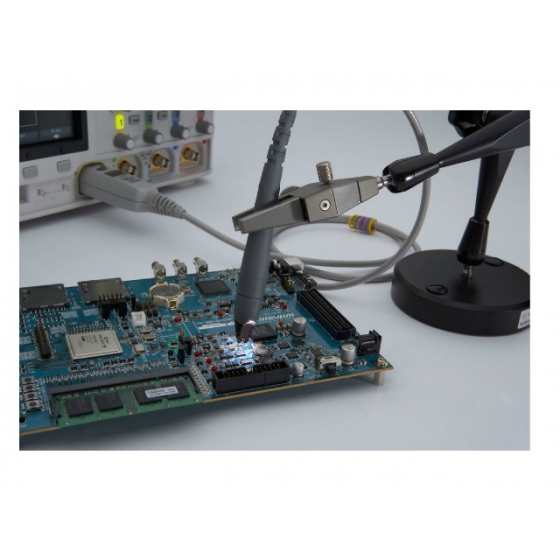

N2750A 系列差動式探棒讓您可以快速又方便地使用多種示波器功能。過去,您需一邊手握探棒,一邊控制示波器。利用此探棒內建的 QuickAction 快速動作示波器控制功能,您只需按下探棒上的按鈕,就可開啟或關閉探棒的頭燈,或是控制某些常用功能,例如執行/停止、自動調整刻度、快速列印、快速儲存等。迅速操控各項示波器常用功能就是這麼輕鬆。以下的示波器功能,可以透過快速動作控制鍵進行控制。

多樣化量測功能

此探棒整合了現今一般高速差動探量應用需要的許多功能和特性,非常適合用於數位系統設計、元件設計與特性分析,以及差動串列匯流排量測。N2750A 系列差動式探棒提供 2:1 和 10:1 的雙衰減比,可用於各種不同的應用。它可依輸入信號的大小自動配置雙衰減範圍。此系列探棒具有 200 kΩ(差動)或 100 kΩ(各路輸入至接地)的輸入電阻和 700 fF 的超低輸入電容,可將電路負載降到最低。它們還提供出色的信號傳真度,是數位設計和除錯應用的最佳選擇。憑藉其寬廣的動態範圍(10:1 衰減比時 10 Vpp)和偏移範圍(±15 V),這些探棒亦可用於廣泛的類比信號量測。

庫存量:來電洽詢

一般配置

N2750A Differential probe - 1.5 GHz

  • R-51B-001-Z Return to Keysight Warranty - 3 years
