N2804A 300MHz 高電壓差動式探棒
N2804A 300MHz 高電壓差動式探棒
Video Preview

庫存: 來電洽詢
主要特點

Keysight N2804A 300MHz 高電壓差動式探棒

推薦適用於測量開關電源設備、DC-DC轉換器或馬達驅動器、車用匯流排和高速數位系統設計的N2804A

* Keysight N2804A 主要特色與規格

- 提供 300MHz 頻寬,無需使用延長線
- 額定差動電壓量測範圍高達 ±300 V 直流 + 峰值交流,在 1 MHz 時具有大於 70 dB 的高 CMRR
- 可調整零點偏移
- AutoProbe 介面

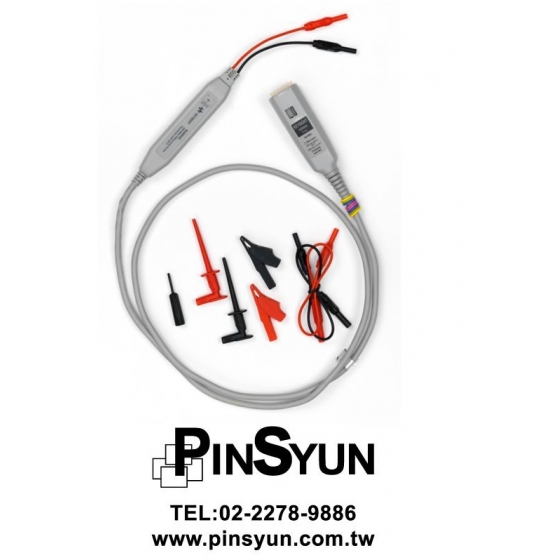

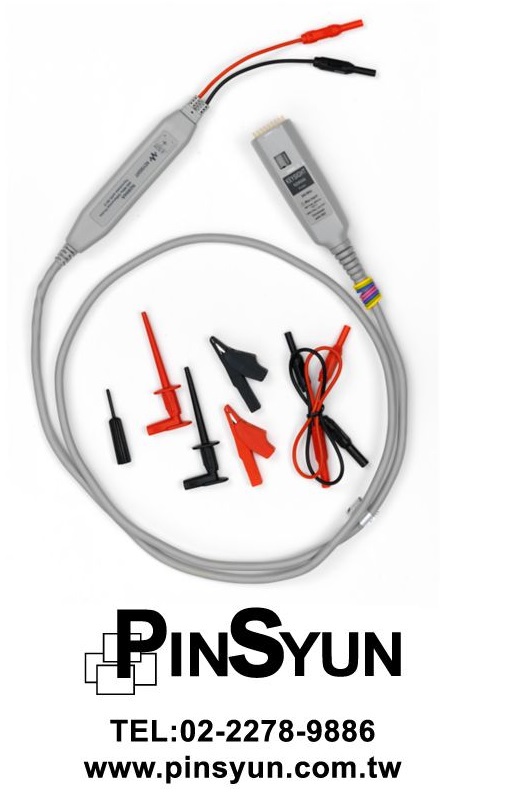

* Keysight N2804A 隨附的配件

- 兩個鱷魚夾
- 兩支鉗夾(pincer clip)
- 兩條延長線(30 cm)
- 一支微調工具

* Keysight N2804A相容的示波器

- InfiniiVision 4000 X 系列,軟體版本 4.0 以上
- Infiniium S 系列9000、90000A、90000 X、90000 Q、和 Z 系列,軟體版本 5.2
- Infiniium 90000 X、90000 Q、和 Z 系列需搭配 N5442A 精密型 BNC 50 Ω 轉接器


* 查看其他高壓差動探棒
* 查看其他電流探棒
* 查看其他高頻差動探棒
* 查看其他探棒

Keysight N2804A 300MHz 差動式探棒可針對當今高速電源量測的需求(例如切換式電源裝置、DC-DC 轉換器、D 類放大器或車用匯流排的特性分析),提供優異的差動信號量測功能。

Keysight N2804A提供 100:1 的衰減比,量測範圍可達 +/-300V 直流 + 峰值交流且具有高共模抑制比,非常適合進行高壓差動量測。

Keysight N2804A差動式探棒具有 4 MΩ 的差動輸入電阻和 4 pF 的低輸入電容,可將電路負載降到最低。 此探棒配有一對 30 公分長的延長線,並也內建阻尼電阻器,以抑制頻內共振,即便使用了延長線和探針配件,仍可提供平坦的頻率響應。 此探棒經由是德示波器的 AutoProbe 介面來供電。



* 可搭配使用之示波器:

- InfiniiVision 4000 X 系列,軟體版本 4.0 以上
- Infiniium S 系列9000、90000A、90000 X、90000 Q、和 Z 系列,軟體版本 5.2
- Infiniium 90000 X、90000 Q、和 Z 系列需搭配 N5442A 精密型 BNC 50 Ω 轉接器
