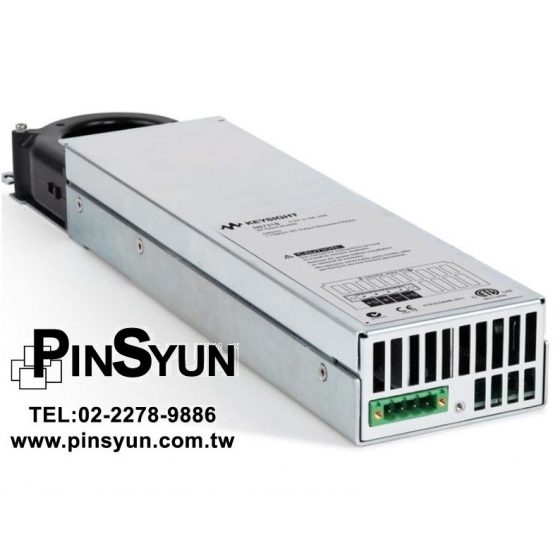

Keysight N6784A 4 象限通用型電源量測設備，±20 V、±1 A 或 ±6 V、±3 A、20 W

額定輸出：

- 電壓：高達 ±20 V
- 電流：高達 ±3 A
- 電源： 20 W

程控準確度（經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。適用於最小值到最大值的程序）：

- 電壓：20 V 範圍：0.025% + 1.8 mV
- 電壓：6 V 範圍：0.025% + 600 µV
- 電流：3 A 和 1 A 範圍：0.04% + 300 µA
- 電流：10 mA 範圍：0.25% + 5 µA

輸出程控速度：

- 輸出電壓可在10 µs或100 kHz下轉換為電阻負載

量測準確度 (在 23°C ± 5°C 溫度範圍內)：

- 電壓，20 V 範圍： 0.025% + 1.2 mV
- 電流，3 A 範圍： 0.03% + 250 µA
- 電流，100 mA 範圍： 0.025% + 10 µA
- 電流，10 µA 範圍： 0.025% + 8 nA

* 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器
* 可搭配的主機：Keysight N6705C 直流電源分析儀
* 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

主要規格

Keysight N6784A 其他功能與優點：

- 無突波的電源輸出與量測 – 當電源輸出與量測範圍改變時，完全不會產生突波；
- 4 象限運作 ― 可當作雙極電壓源或電流源，或是雙極定電壓或定電流的電子負載
- 4個可透過程式控制的電流範圍 – 準確地輸出最低到 µA 的電流
- 4 個電流量測範圍 – 可在不同的操作模式下，準確擷取待測物的電流值
- 絕佳的暫態響應 – 可在高速的負載變化下，維持穩定的電壓或電流輸出
- 快速的直流調變能力 - 可產生高達 100kHz 的波形，以模擬待測物的輸出或作為負載
- 高速數位化量測功能 - 可透過內建的 200kHz 數位轉換器，以高達每 5 µs的間隔，擷取並觀察待測物的功率消耗情形

其他 Keysight N6700 電源量測模組：

- Keysight N6782A 2 象限電源量測模組，用於功能測試
- Keysight N6784A 4 象限通用型電源量測模組

此模組可用於小型、多輸出、1U 高的 Keysight N6700 薄型模組化電源系統 (適用於 ATE 系統) 以及多輸出的 Keysight N6705 直流電源暨分析儀 (適用於桌上型測試系統)。其標配介面有 GPIB、LAN、USB，及 LXI Compliant 介面。總共有 20 多種不同的直流電源模組可供選擇，包括基本型到精密行等不同性能，以及 20 - 300 W 功率範圍的機型。

Keysight N6784A 4 象限通用型電源量測設備，±20 V、±1 A 或 ±6 V、±3 A、20 W

推薦Keysight 四象限通用型電源量測模組N6784A，電壓±20 V，電流最高±3 A，可用於直流電源分析儀N6705C/N6705B/N6700C等模組式電源系統
