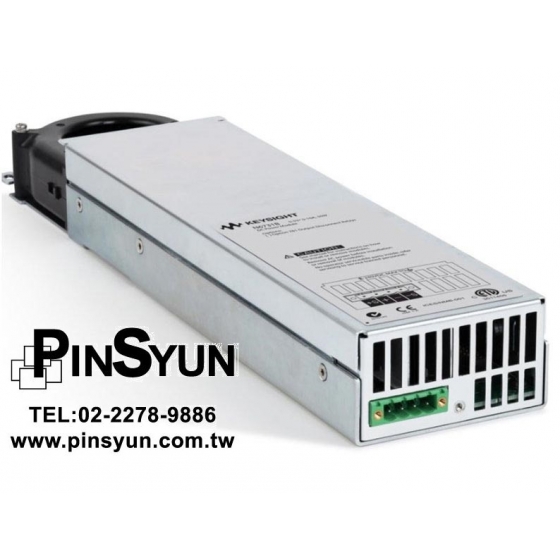

Keysight N6782A 2 象限電源量測模組，用於功能測試，20V，±1A 或 6V，±3A，20W

額定輸出：

- 電壓：高達 ±20 V
- 電流：高達 ±3 A
- 電源： 20 W

程控準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。適用於最小值到最大值的程序)

- 電壓，20 V 範圍： 0.025% + 1.8 mV
- 電壓，6 V 範圍： 0.025% + 600 µV
- 電流，3 A 和 1 A 範圍： 0.04% + 300 µA
- 電流，10 mA 範圍： 0.25% + 5 µA

輸出程序速度：

- 輸出電壓可在 10 µs 內或在 100 kHz 下轉換為電阻負載

Keysight N6782A 量測準確度 (在 23°C ± 5°C 溫度範圍)：

- 電壓：20 V 範圍：0.025% + 1.2 mV*
- 電流：3 A 範圍：0.03% + 250 µA*
- 電流：100 mA 範圍：0.025% + 10 µA*
- 電流：10 µA 範圍：0.025% + 8 nA

主要規格

Keysight N6782A 其他功能與優點：

- 無突波的電源輸出與量測 - 改變輸出與量測範圍時，電源輸出與量測不會產生突波；
- 2 象限運作 ― 可作為電壓源或電流源，或是定電壓或定電流的電子負載
- 四個電流量測範圍 – 可在不同的操作模式下，準確擷取待測物的電流值
- 絕佳的暫態響應 – 可在高速的負載變化下，維持穩定的電壓或電流輸出
- 快速的直流調變能力 - 可產生高達 100kHz 的波形，以模擬待測物的輸出或作為負載
- 高速數位化量測功能 - 可透過內建的 200kHz 數位轉換器，以高達每 5 微秒的間隔，擷取並觀察待測物的功率消耗情形

此模組可用於小型、多輸出、1U 高的 Keysight N6700 薄型模組化電源系統 (適用於 ATE 系統) 以及多輸出的 Keysight N6705 直流電源暨分析儀 (適用於桌上型測試系統)。其標配介面有 GPIB、LAN、USB，及 LXI Compliant 介面。總共有 20 多種不同的直流電源模組可供選擇，包括基本型到精密行等不同性能，以及 20 - 300 W 功率範圍的機型。

Keysight N6782A 2 象限電源量測模組，用於功能測試，20V，±1A 或 6V，±3A，20W

推薦電壓20V、電流最高±3A，瓦數20W的雙向電源量測模組N6782A，可用於電子裝置先進功能測試的電源量測模組，為低功耗測試專家N6705C直流電源分析儀的模組。
