- 最大頻率 4/6 GHz

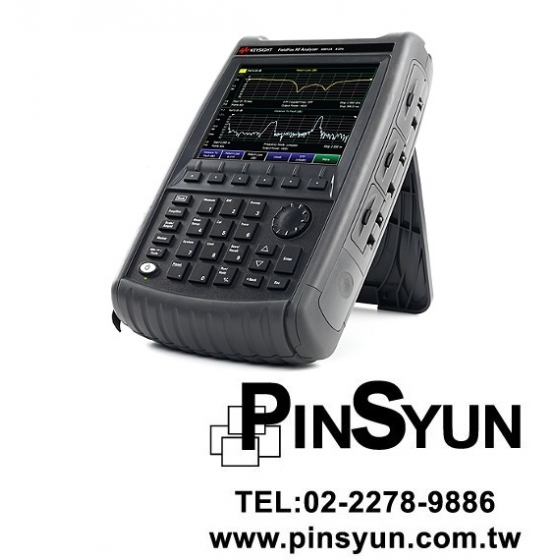

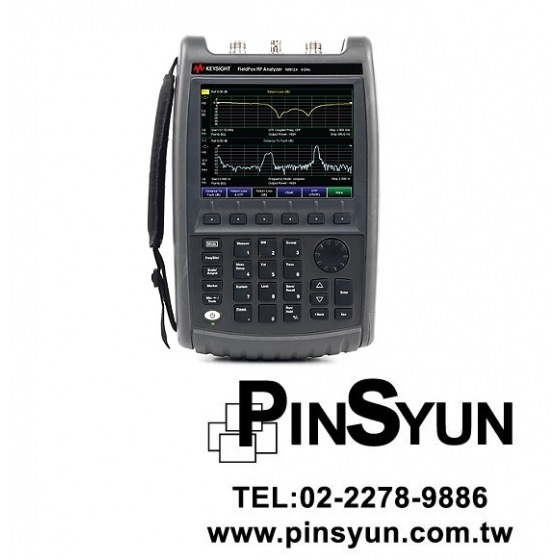

- 隨身攜帶全球整合度最高的手持式 T/R VNA 分析儀
- 提供選配的雙埠 VNA、時域、向量電壓錶、纜線與天線分析儀等，方便您輕鬆擴充量測功能
- 透過單一連結同時量測所有 4 個 S 參數（S11、S21、S12、S22），可有效節省時間
- 使用 QuickCal、全2通道校驗、TRL 執行準確的量測
- 使用 USB 功率感測器輕鬆執行平均和脈衝功率量測
- 業界最輕的多合一分析儀，重量只有 6.2 磅 （2.8 公斤）
* 延伸查看：其他N99系列手持式微波分析儀
* 延伸查看：桌上型網路分析儀E5063A ENA 系列網路分析儀100kHz~18GHz、E5061B ENA 系列網路分析儀5Hz~3GHz
* 延伸查看：桌上型頻譜分析儀N9000B(9KHz~26.5GHz)
* 延伸查看：查看高CP值eCal
|
最高頻率
|
4 or 6 GHz
|
|---|---|
|
CAT/VNA 開始頻率
|
2 MHz
|
|
動態範圍
|
100 dB
|
|
輸出功率
|
5 dBm
|
|
軌跡雜訊
|
0.01 dBrms
|
|
內建埠數
|
2 埠
|
|
201點，單次掃描的最佳速度
|
240 ms
|
|
儀器類型
|
向量網路分析儀
|
|
天饋線分析儀
|
是
|
|
頻譜分析儀
|
否
|
|
向量網路分析儀
|
是
|
|
應用
|
- S 參數
- 斷點距離 - 纜線修整 - 回返損耗 - 插入損耗/增益 - Power Measurements |
|
元件
|
- 纜線
- 天線 - 放大器 - 濾波器 - 75 歐姆 CATV裝置 |
|
基於 CAT/VNA 的附加功能
|
- QuickCal (子集)
- 向量電壓錶 - 混合模式 S 參數 |
|
額外的 SA 功能
|
內建功率錶
|
|
系統功能
|
GPS 接收器 – 僅限外部
|
|
最大頻寬選項
|
n/a
|
|
手持式
|
是
|
* 其他使用者也同時購買
*隨附的選項
- 快速參考指南
- 軟質攜帶包、背包和肩背帶
- LAN 纜線
- 電池和可充電的鋰離子電池
- 適合不同國家的電源線
- AC/DC 轉接器
* 選配與選項
|
Frequency |
|||
|
N9923A-104 |
4 GHz RF vector network analyzer, transmission/reflection |
||
|
N9923A-106 |
6 GHz RF vector network analyzer, transmission/reflection |
||
|
Functionality |
|||
|
N9923A-122 |
Full two-port S-parameters |
||
|
N9923A-302 |
|||
|
N9923A-305 |
Cable and antenna analyzer |
||
|
N9923A-308 |
|||
|
N9923A-112 |
|||
|
N9923A-010 |
Time domain |
||
|
N9923A-030 |
|||
|
N9923A-330 |
|||
|
N9923A-208 |
|||
|
N9923A-212 |
|||
