LCR meter/LCR 錶(阻抗分析儀)

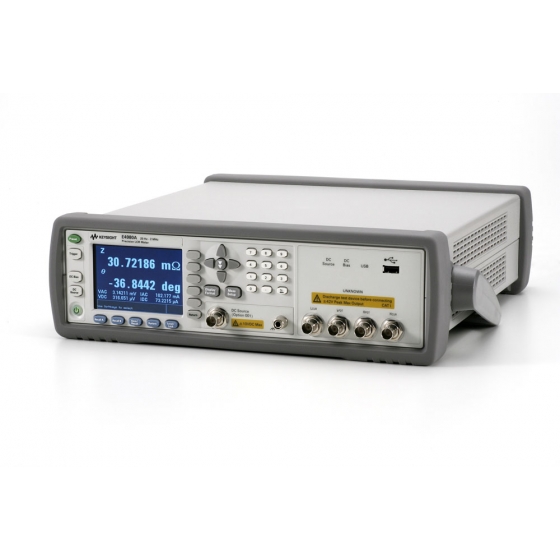

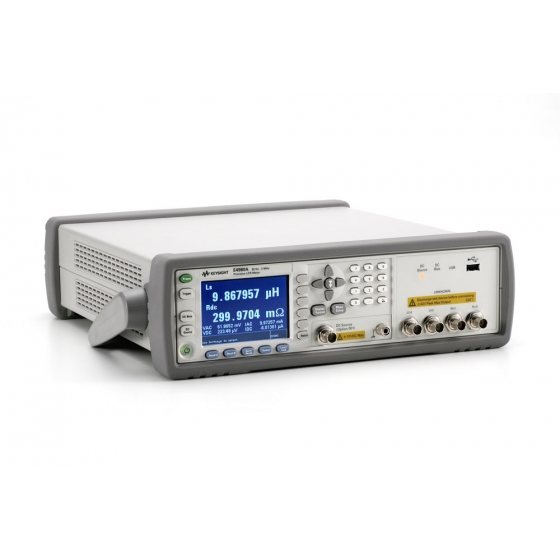

E4980A 精準型 LCR 錶,20 Hz 至 2 MHz(阻抗分析儀,可取代4284A&4279A)
E4980A 精準型 LCR 錶,20 Hz 至 2 MHz(阻抗分析儀,可取代4284A&4279A)
Video Preview

[教學影片] 手把手教您如何執行E4980A校正、量測設定、存檔教學
庫存: 來電洽詢
主要特點

Keysight/Agilent E4980A 精準型 LCR 錶,20 Hz 至 2 MHz,可取代4284A&4279A

推薦使用E4980A LCR meter可應用於量測RLC元件、被動元件、材料、半導體測試、被動元件,量測電容C、電感L、電阻R,Agilent 4284A&4279A替代品

Keysight E4980A主要技術規格:

◆ 頻率

- 20 Hz 至 2 MHz,在任何範圍均提供 4 位數解析度

◆ 基本準確度

- 提供 0.05% 基本準確度,在低阻抗和高阻抗時具備極佳的量測重測穩定度直流偏壓
- 內建 40 V 直流偏壓(選項 001)
- 可使用選項 002 執行 Rdc 量測

◆ 更多功能

- 20 Vrms 測試信號(選項 001)
- 高速量測: 5.6 ms
- 201 點的條列掃描
- 具備 LAN、USB 和 GPIB 等多種電腦連接介面



* 查看其他LCR meter: RLC meter(電容電阻電感錶)
* 查看更多RF射頻儀器: keysight RF射頻相關設備
* 延伸閱讀:查看如何使用網路分析儀量測阻抗

LCR meter顧名思義是用來量測電感(L)、電阻(L)、電容(C)等元件阻抗值的量測儀器。然而,「阻抗」是評測電路、元件以及製作元件材料的重要參數,阻抗是指元件或電路對流經它的給定頻率的交流電流的抵抗能力,包括實部(電阻R)和虛部(電抗X)。

阻抗分析儀是測量複數電阻抗隨頻率變化的儀器,其原理是通過相敏檢測,同時測量元件在掃頻測試過程中的電流和電壓。一般來說,LCR表也提供了阻抗測量的功能,它的精度比較接近阻抗分析儀,但是頻率範圍較阻抗分析儀低。同時,LCR表只能測量固定頻率下的阻抗,不能掃頻,也不能圖形化顯示測量結果,不過Keysight LCR meter搭配軟體可在電腦端顯示圖形化量測結果,並且執行自動化測試!


Keysight E4980A 精密型 LCR 錶提供準確度、速度與多功能的完美組合,可執行包羅萬象的元件量測。 不論是在高阻抗或低阻抗下進行量測,E4980A 均可提供快速的量測速度與出色的效能,是進行元件與材料研發及量產測試的理想工具。 配備多種電腦連接介面(LAN、USB 和 GPIB),可大幅提昇設計與測試效率。 進行材料量測時,E4980A 可搭配使用 N1500A-005/006 材料量測套件,以便簡化從設定夾具到產生報告的整個量測過程。
