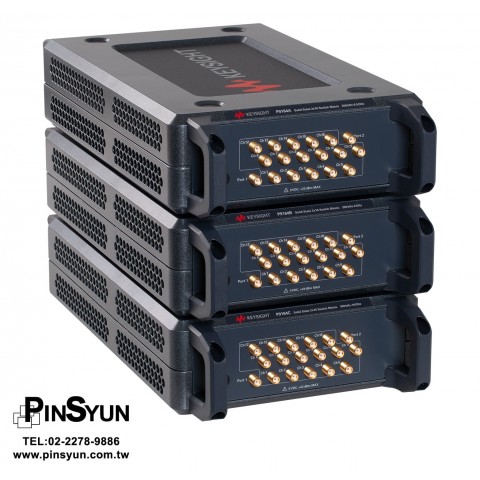

Keysight/Agilent USB RF固態切換器USB RF Switch(可用於延伸網路分析儀通道數)

USB RF Switch應用範圍包括量測、通訊、雷達、天線,搭配網儀可達到多通道效果,大批量驗證元件 pass/ fail

是德(Keysight/原安捷倫)USB RF固態切換器不僅以 GaAs FET Monolithic Microwave Integrated Circuit (MMIC) 為基礎,也具有高度隔離和跨越廣泛工作頻率範圍的快速切換功能,能提供卓越效能。這項魅力十足的切換器專門為高頻率單極雙投 (SPDT) 作業而設計。另外,keysight USB RF固態切換器的應用範圍包括:儀器測試、通訊測試、雷達測試和其他更多需要高速 RF 以及微波 SPDT 切換功能的測試系統。射頻與微波固態切換器(RF Switch)具有更長的使用壽命,是大規模製造環境的最佳選擇。


*Keysight 新版RF switch 優點

- 體積小,輕便容易移動,不論架在系統機櫃中,或大批量佈產線都很適合!
- Fully mesh(可多點連接), 所有通道都可以雙向溝通,且通道的基礎數量多 (ex. P9165A/B/C 為 2x8)
- 頻段選擇彈性佳,P9165A/B 為 300KHz~6.5GHz & 300KHz~9GHz
- 使用USB介面控制,節省GPIB費用
- 利用固態切換,反應速度快
- 通道隔離度高達 90dB
- PC端軟體簡潔易操作
- 搭配Keysight 網路分析儀/NA適配性高

點擊keysight USB RF切換器switch型號查看詳細規格

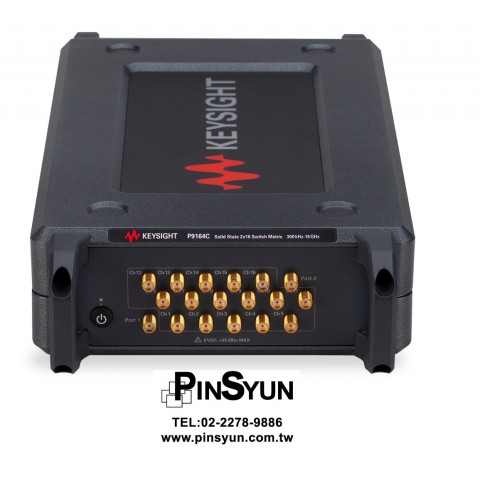

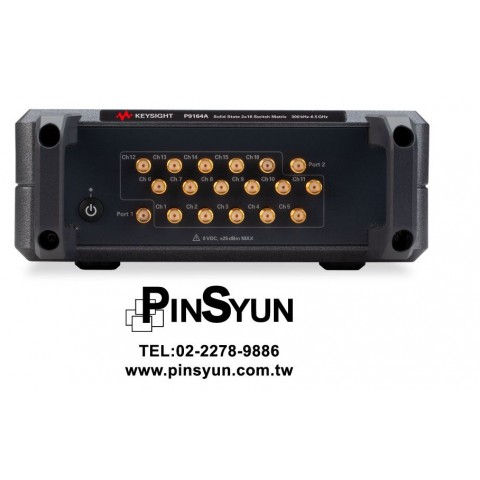

產品 P9164B P9164A P9164C P9165A P9165B P9165C
頻率範圍 300 KHz to 9 GHz 300 KHz to 6.5 GHz 300 KHz to 18 GHz 300 KHz to 6.5 GHz 300 KHz to 9 GHz 300 KHz to 18 GHz
Input Power (average/peak) 25 dBm dBm 25 dBm dBm 25 dBm dBm 25 dBm dBm 25 dBm dBm 25 dBm dBm
Isolation 87 dB 87 dB 87 dB 90 dB 90 dB 90 dB
Configuration 2X16 full cross-bar 2X16 full cross-bar 2X16 full cross-bar 2X8 full cross-bar 2X8 full cross-bar 2X8 full cross-bar
