DAQM907A 多功能模組,適用於DAQ資料擷取器
產品詳細介紹

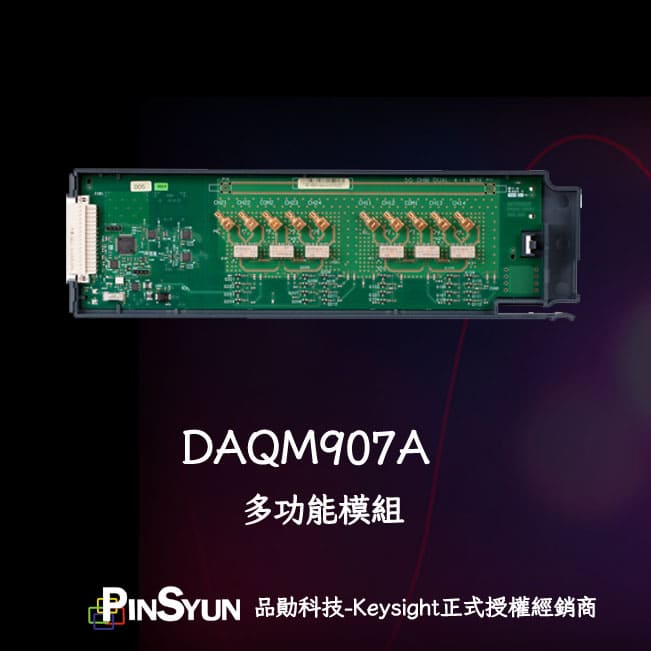

Keysight DAQM907A 適用於 DAQ970A/DAQ973A 的多功能模組

適用於各種不同的感測和控制應用,可取代34907A模組


主要技術規格:

- 16 位元數位輸入和輸出
- 100 kHz 加總器輸入
- 兩個 +/-12V 類比輸出和兩個電壓/電流感測通道



* 查看可以搭配的資料擷取器:DAQ970A(USB.LAN介面) / DAQ973A(GPIB.USB.LAN介面)


*適用於DAQ 插入式模組比較

產品型號 說明 速度 最大電壓 最大電流 其他說明
    (Ch/sec) (Volts) (Amps)
DAQM900A 20 通道固態多工器 450 120 V 0.02 A
DAQM901A 20 通道多工器(2 線/4 線)模組 80 300 V 1 A 內建冷接面參考2 個額外的電流通道(共 22 個)
DAQM902A 16 通道多工器(2 線/4 線)模組 250 300 V 50 mA 內建冷接面參考
DAQM903A 20 通道致動器/GP 切換模組 120 300 V 1 A
DAQM904A 4 x 8 2 線式矩陣模組 120 300 V 1 A
DAQM905A 2 GHz 雙 1:4 射頻多工器,50 Ω 模組 60 42 V 0.7 A 1 GHz 頻寬的 BNC 轉 SMB 之轉接器纜線
DAQM907A 兩個 8 位元數位 I/O 埠   42 V 400 mA 汲極開路
  26 位元事件計數器   42 V   可選擇的輸入臨界值
  兩個 16 位元類比輸出   ±12 V 10 mA 每訊框最大 40 mA 總輸出
DAQM908A 40 通道單端多工器模組 100 300 V 1 A 內建冷接面參考無 4 線式量測
DAQM909A 4 通道同時取樣模組 800* 36 Vpk   24 位元解析度,差動輸入,*每秒取樣千次
  • Keysight DAQM907A 模組適用於 DAQ970A/DAQ973A 資料擷取系統,可為各種感測和控制應用提供了極大的靈活性。它結合兩個 8 位元數位輸入和輸出埠,一個 100 kHz 閘控加總器和兩個 ±12V 類比輸出 - 所有這些特性全都整合在單一接地參考模組中。類比輸出有兩個額外的電壓/電流感測通道。數位輸入和加總器輸入可包括在掃描中。持續評估數位和事件計數器輸入的警報限制值,甚至在掃描之間擷取並記錄警報條件。

    數位輸入/輸出模組
    使用具外部電源供應器的數位輸出來控制微波切換器和衰減器、電磁線圈、電源繼電器、指示器等。使用數位輸入來感測限制切換器和數位匯流排狀態。沒有複雜的交遞模式;可從前面板或匯流排進行讀取和寫入。

    加總輸入
    計算來自光遮斷器、極限切換器和霍爾效應感測器等裝置的事件。它保留了更新後的總數,可透過前面板讀取,或任何時候編寫程式來讀取。憑藉 26 位元解析度,它可將近 45 分鐘全速計算事件而不會有溢位。

    類比輸出
    使用兩個經過電子校驗的類比通道,可用來提供偏移電壓給待測裝置、控制類比的可程式電源供應器、或是將這些輸出做為控制系統的設定點使用。從前面板或從匯流排,直接對電壓輸出進行程控。

    標配產品包括:

    - 1 個 DAQM907A 多功能模組
    - 1 張校驗證書


    如需更多關於 DAQ 的資訊,請瀏覽資料擷取 DAQ 網頁。




    * 查看可以搭配的資料擷取器:DAQ970A(USB.LAN介面) / DAQ973A(GPIB.USB.LAN介面)

    * 延伸閱讀:DAQ970A/DAQ973A詳細介紹及與34970A/34972A比較
    * 延伸閱讀:點我查看實用溫度量測秘訣
    * 延伸閱讀:查看DAQ970A/DAQ973A完整版教學影片
