資料擷取器/資料擷取系統

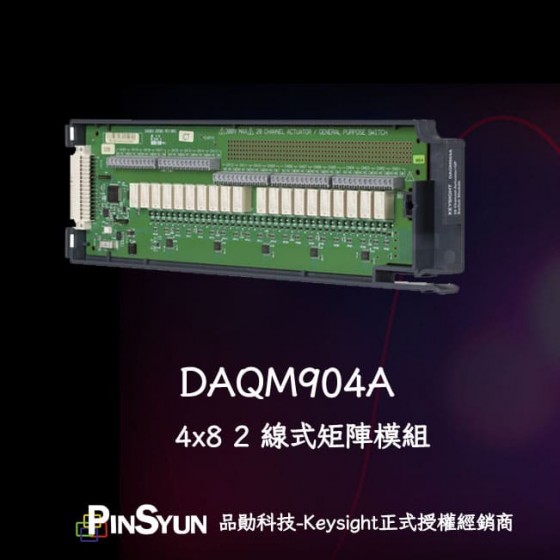

DAQM904A 適用於 DAQ資料擷取系統的 4 x 8,2 線式矩陣模組
適用於 DAQ資料擷取系統的 4 x 8,2 線式矩陣模組
Video Preview

庫存: 來電洽詢
主要特點

Keysight DAQM904A 適用於 DAQ970A/DAQ973A的 4 x 8,2 線式矩陣模組

推薦使用可將多個模組的行與列相連接,以建立 8 x 8、4 x 16 或更大的矩陣,最高可於單一框架內建置 96 個交叉點的 DAQM904A 資料擷取模組



* Keysight DAQM904A主要技術規格:

- 4 x 8 矩陣切換模組
- 32 個 2 線式交叉點
- 300 V,1 A 切換

- 可以搭配的資料擷取器:DAQ970A(USB.LAN介面) / DAQ973A(GPIB.USB.LAN介面)



▼展開產品類別查看所有適用於DAQ 插入式模組比較
產品型號 說明 速度(Ch/sec) 最大電壓(Volts) 最大電流(Amps) 其他說明
DAQM900A 20 通道固態多工器 450 120 V 0.02 A
DAQM901A 20 通道多工器(2 線/4 線)模組 80 300 V 1 A 內建冷接面參考2 個額外的電流通道(共 22 個)
DAQM902A 16 通道多工器(2 線/4 線)模組 250 300 V 50 mA 內建冷接面參考
DAQM903A 20 通道致動器/GP 切換模組 120 300 V 1 A
DAQM904A 4 x 8 2 線式矩陣模組 120 300 V 1 A
DAQM905A 2 GHz 雙 1:4 射頻多工器,50 Ω 模組 60 42 V 0.7 A 1 GHz 頻寬的 BNC 轉 SMB 之轉接器纜線
DAQM907A 兩個 8 位元數位 I/O 埠   42 V 400 mA 汲極開路
26 位元事件計數器   42 V   可選擇的輸入臨界值
兩個 16 位元類比輸出   ±12 V 10 mA 每訊框最大 40 mA 總輸出
DAQM908A 40 通道單端多工器模組 100 300 V 1 A 內建冷接面參考無 4 線式量測
DAQM909A 4 通道同時取樣模組 800* 36 Vpk   24 位元解析度,差動輸入,*每秒取樣千次

Keysight DAQM904A 模組適用於 DAQ970A/DAQ973A 資料擷取系統,可在您的待測裝置與測試系統之間,提供最靈活的連接路徑,讓不同測試儀器能夠同時連接到待測裝置上的多個點。它可將多個模組的行與列相連接,以建立 8 x 8、4 x 16 或更大的矩陣,最高可於單一框架內建置 96 個交叉點。

標配產品包括:

- 1 個 DAQM904A,4 x 8 矩陣切換模組
- 1 張校驗證書

如需更多關於 DAQ 的資訊,請瀏覽資料擷取 DAQ 網頁。






* 查看可以搭配的資料擷取器:DAQ970A(USB.LAN介面) / DAQ973A(GPIB.USB.LAN介面)
