PZ2100 系列高通道密度精密型 SMU
PZ2130A 高通道密度精密電源電錶模組SMU(100 pA,30 V)
最大輸出:30 V/500 mA(直流)/最低解析度:6 μV/100 pA
Video Preview

庫存: 來電洽詢
主要特點

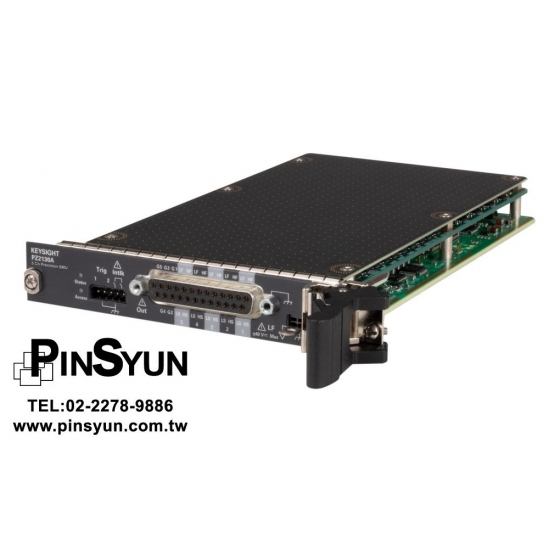

Keysight PZ2130A 高通道密度精密電源電錶模組SMU(100 pA,30 V)

推薦使用適合用於需要多個精密型電源的應用如半導體可靠性測試和積體電路(IC)測試的Keysight PZ2130A高通道密度精密電源電錶模組SMU,具有寬廣的動態範圍,可在無縫的電流量測範圍內進行動態量測

Keysight PZ2130A 高通道密度精密電源電錶模組SMU主要技術規格

- 前所未有的高通道密度(在 1U 高、全寬度機架中,最多可整合 20 個通道)
- 最大輸出:30 V/500 mA(直流)
- 最低解析度:6 μV/100 pA
- 快速數位轉換功能,最大取樣率為 250 kSa/s
- 搭配 PX0107A 低雜訊濾波器,電壓源雜訊低至 25 μVrms
- 具有寬廣的動態範圍,讓您能在無縫的電流量測範圍內進行動態量測

* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高速SMU模組
* 延伸閱讀:查看其他電源量測設備
Keysight PZ2130A 高通道密度的精密型電源量測設備(SMU),每個模組提供 5 個通道,可為各種不同的應用提供多個精密電源,以節省空間,進而降低每通道的成本。 它提供無間斷的電流量測範圍,可省去切換範圍所需的時間,同時可擴大動態範圍,來涵蓋多個量測範圍,進而縮短測試時間。 這些強大的功能,使得 PZ2130A 非常適合用於需要多個精密型電源的應用,例如半導體可靠性測試和積體電路(IC)測試。 Keysight PX0107A 低雜訊濾波器轉接器可降低電壓源雜訊位準,使得 PZ2130A 非常適合用於容易受雜訊干擾的應用,例如量子運算。

Keysight PZ2130/31A 高通道密度電源量測設備

Keysight PZ2130A 和 PZ2131A 是高通道密度的精密型電源量測設備(SMU),每個模組提供 5 個通道。 它可在寶貴的 1U 高、全寬度機架空間中,以最低的每通道成本,整合多達 20 個 SMU 通道,以滿足需要 大量精密型電源供應器之各式應用的需求。

模組中的通道可同步運作,並可在 30 V/500 mA 的寬廣範圍內, 以 6 μV/10 pA(PZ2130A 為 100 pA)的高解析度,進行準確的量測。此外,通道 1 和 2 透過超範圍 (over-range)功能,將最大電流擴大至 +750 mA。PZ2131A 具有最窄僅 100 μs 的窄脈衝寬度,以及取樣率高達 500 kSa/s 的快速數位轉換器模式,可將傳統的靜態直流量測,擴展到新興的動態量測。其無間斷電流量測範圍功能,可省去切換範圍所需的時間並可擴大動態範圍,以涵蓋多個量測範圍,進而縮短測 試時間。這些強大的功能,使得 PZ2130A 和 PZ2131A 非常適合用於需要大量精密型電源供應器的應用, 例如半導體可靠性測試、光電和積體電路(IC)測試。

Keysight PX0107A 低雜訊濾波器轉接器可將電壓源雜訊位準降至 25 μVrms,非常適合用於容易受雜訊干擾的應用,例如量子運算。



* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高速SMU模組
* 延伸閱讀:查看其他電源量測設備
訂購資訊

類型 型號 說明
主機 PZ2100A 精密型 SMU 主機,4 插槽,1U
高解析度SMU PZ2110A 精密型電源量測設備,1.25 MSa/s,10 fA,210 V,315 mA 直流/脈衝
高速 SMU PZ2120A 精密型電源量測設備,1 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
PZ2121A 精密型電源量測設備,15 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
高通道密度 SMU PZ2130A 5 通道精密型電源量測設備,100 pA,30 V,500 mA 直流
PZ2131A 5 通道精密型電源量測設備,500 kSa/s,10 pA,30 V,500 mA 直流/脈衝

必備軟體

PW9251A PathWave IV Curve 軟體 作業系統 Windows 10:32 位和 64 位元(專業版、企業版、教育版、家庭版) Windows 8、8.1:32 位和 64 位元(專業版、企業版、核心版)
CPU 1 GHz 或更快(建議 2 GHz 或更高),Intel Core i5(或同等級產品)
記憶體 1 GB(32 位元)或 2 GB(64 位元)(建議 3 GB 或更大), Intel Core i5(或同等級產品)
顯示解析度 檢視單一儀器時,建議的最低解析度為 1280x1024 (如需檢視多部儀器,建議設定較高的解析度)
介面 USB、GPIB、LAN
