PZ2100 系列高通道密度精密型 SMU
PZ2120A 高速精密電源電錶模組SMU(100 fA、60 V、1 MSa/s)
100 fA、60 V、1 MSa/s 支援窄脈衝量測、寬動態範圍,以便進行快速動態量測
Video Preview

庫存: 來電洽詢
主要特點

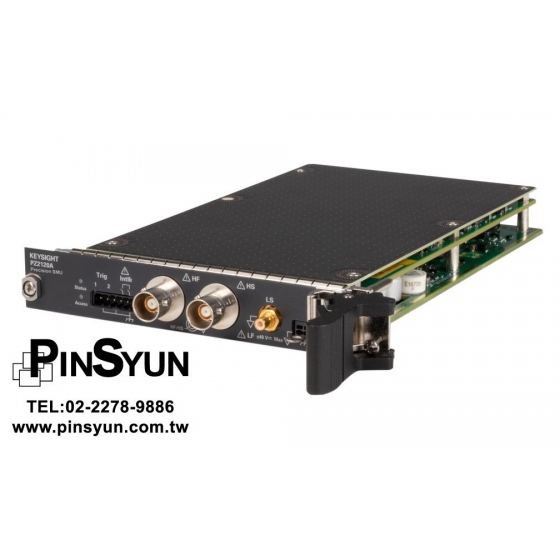

Keysight PZ2120A 高速精密電源電錶模組SMU(100 fA、60 V、1 MSa/s)

垂直腔面發射雷射(VCSEL)光學元件和集成電路(IC)測試等新興應用推薦使用Keysight PZ2120A高速精密型電源量測設備SMU,支援窄脈衝量測、寬動態範圍,以便進行快速動態量測

Keysight PZ2120A 高速精密電源電錶模組SMU主要技術規格

- 最大輸出:60 V/3.5 A 直流/10.5 A 脈衝
- 最低解析度:6 μV/100 fA
- 低電流量測雜訊:400 fArms @ 1PLC
- 最小脈衝寬度:50 μs
- 在快速數位轉換器模式下,最大取樣率為 1 MSa/s
- 具有寬廣的動態範圍,讓您能在無縫的電流量測範圍內進行動態量測
- 在快速暫態下,最大轉換率為 3.5 V/μs

* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高通道密度SMU模組
* 延伸閱讀:查看其他電源量測設備
Keysight PZ2120A 是經濟實惠的高速精密型電源量測設備(SMU),具有同級產品中最窄的窄脈衝寬度、快速的數位轉換器模式,以及無縫的電流量測範圍。 它支援窄脈衝量測、寬動態範圍,以便進行快速動態量測,是執行垂直腔面發射雷射(VCSEL)光學元件和集成電路(IC)測試等新興應用的理想選擇。 此外,它具備低量測雜訊效能,讓您能在更短的間隙時間內進行量測。同時,它的無間斷電流量測範圍功能可提供寬廣的動態範圍,可消除範圍切換時間,進而大幅提升測試量測速率。

Keysight PZ2120/21A 高速電源量測設備

Keysight PZ2120A 和 PZ2121A 是高速精密型電源量測設備,具有業界最佳的窄脈衝寬度、快速數位轉換器模式、快速暫態響應,以及無間斷電流量測範圍。它們具有高達 60 V/3.5 A 直流/10.5 A 脈衝的寬廣輸出範圍,以及高達 6 μV/100 fA 的高解析度,可支援各種新興應用。
PZ2121A 具有最窄僅 10 μs 的窄脈衝寬度,以及取樣率高達 15 MSa/s 的快速數位轉換器模式,讓您能輕鬆執行脈衝/動態量測。Keysight PX0105A 低電感纜線專為 PZ2121A 而設計,可降低窄脈衝量測中因纜線電感所導致的量測誤差。由於具備這些出色功能,PZ2121A 可支援垂直腔面發射雷射(VCSEL)光學元件等新興應用。

PZ2120A 具備高達 1 MSa/s 的取樣率、無間斷電流量測範圍,以及低至 50 μs 的窄脈衝寬度,可將積體電路(IC)測試等靜態直流量測,擴展至新興的動態量測。PZ2120A 的快速暫態效能,使其能夠降低因脈衝負載造成的暫態壓降,並迅速回復至設定電壓。這些功能使得 PZ2120A 非常適合用於射頻 PA/FEM 等設 計驗證和量產 IC 測試。

此外,它們具有低至 400 fArms 的低量測雜訊效能,可在 1 PLC 和更短的間隙時間下進行量測。同時,它們的無間斷電流量測範圍功能可提供寬廣的動態範圍,可消除範圍切換時間,進而大幅提升測試量測速率。



* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高通道密度SMU模組
* 延伸閱讀:查看其他電源量測設備
訂購資訊

類型 型號 說明
主機 PZ2100A 精密型 SMU 主機,4 插槽,1U
高解析度SMU PZ2110A 精密型電源量測設備,1.25 MSa/s,10 fA,210 V,315 mA 直流/脈衝
高速 SMU PZ2120A 精密型電源量測設備,1 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
PZ2121A 精密型電源量測設備,15 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
高通道密度 SMU PZ2130A 5 通道精密型電源量測設備,100 pA,30 V,500 mA 直流
PZ2131A 5 通道精密型電源量測設備,500 kSa/s,10 pA,30 V,500 mA 直流/脈衝

必備軟體

PW9251A PathWave IV Curve 軟體 作業系統 Windows 10:32 位和 64 位元(專業版、企業版、教育版、家庭版) Windows 8、8.1:32 位和 64 位元(專業版、企業版、核心版)
CPU 1 GHz 或更快(建議 2 GHz 或更高),Intel Core i5(或同等級產品)
記憶體 1 GB(32 位元)或 2 GB(64 位元)(建議 3 GB 或更大), Intel Core i5(或同等級產品)
顯示解析度 檢視單一儀器時,建議的最低解析度為 1280x1024 (如需檢視多部儀器,建議設定較高的解析度)
介面 USB、GPIB、LAN
