W9083A

Keysight MSR 量測應用軟體是 Keysight X 系列超過 25 套量測應用軟體的其中一套,可透過創新方式全面提昇量測儀器、量測方式以及量測軟體之信號分析效率。 此應用軟體可將 Keysight X 系列信號分析儀,轉變成符合產業標準的發射器測試儀。它提供 RF 相符性量測功能,以協助您設計、評估並製造 MSR 基地台和用戶端裝置。 此量測應用軟體嚴格遵循 3GPP 標準,能讓您克服設計與製造挑戰並保持領先優勢。


多標準無線信號 (MSR) 量測應用軟體,適用於 CXA

目前上市/現已支援



產品詳細介紹


  目前上市/現可支援
主要用於:
多標準無線信號 (MSR) 量測應用軟體,適用於 CXA




*射頻發射器測試

  • 是一款可取代 EXA 經濟型信號分析儀的低成本產品
  • 利用不同的發射器測試配置,執行頻段類別 (BC) 1 和 2 的發射器測試。 如為 BC 1,可對 W-CDMA/HSPA/HSPA+ 和 LTE-FDD 信號的任意組合進行信號分析。 如為 BC 2,可分析 W-CDMA/HSPA/HSPA+、LTE-FDD 和 GSM/EDGE/EDGE Evolution 信號的任何組合
  • 可根據非 3GPP 定義的配置,對 cdma2000/1xEV-DO 和 LTE-FDD 信號的組合進行測試
  • 根據 3GPP TS 37.141 標準之測試配置 (TC) 定義的預設選擇,執行載波分配演算法,大幅簡化量測過程
  • 可針對不同的頻段類別,重新呼叫 3GPP 指定的限制遮罩,以便驗證頻譜放射遮罩量是否符合 3GPP 規定





  • *主要技術規格:


    信號分析


    • 遵循 3GPP Release 9 標準 (TR/TS 37 系列) 的 MSR 軟體
    • 可對任意3GPP和3GPP2信號組合進行發射器測試:LTE-FDD、W-CDMA/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、cdma2000 和 1xEV-DO
    • 在 CXA 信號分析儀 (高達 7.5 GHz) 中運作


    量測功能

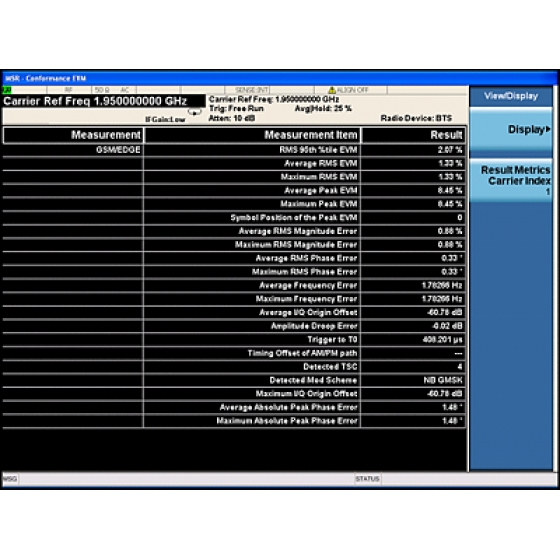

    • 調變品質:EVM、頻率誤差,加上相符性測試未要求之更多誤差參數

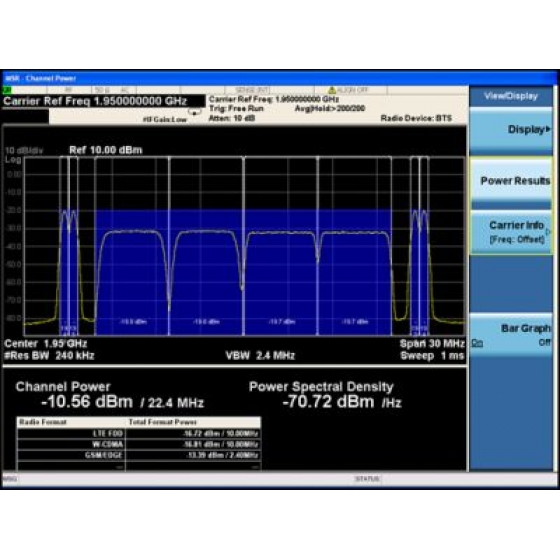

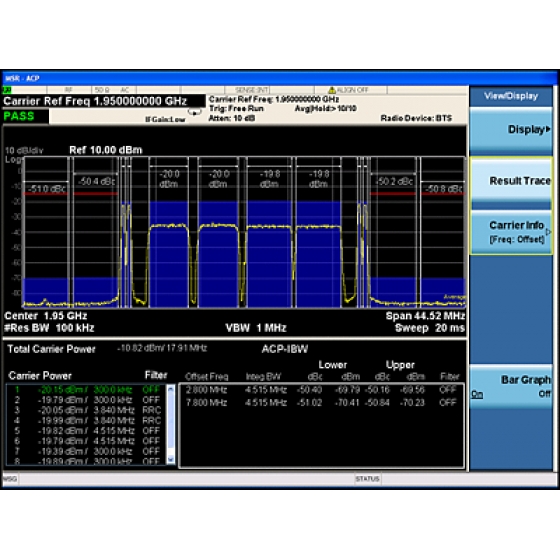

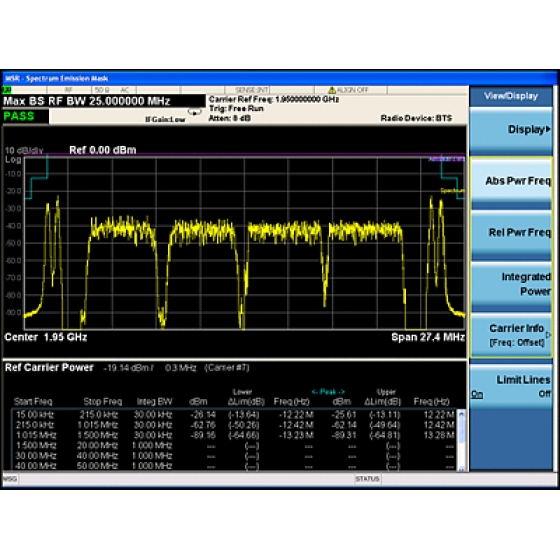

    • 頻譜量測:通道功率、具 3GPP 標準規定之通過/不通過限制值的頻譜放射遮罩 (SEM)、鄰近通道功率 (ACP)、發射器突波發射
    • 可在單一量測序列中執行多載波/多格式量測: 通道功率、ACP、SEM、雜散放射和相符性 EVM
    • 支援基於 3GPP 標準之測試配置 (TC) 定義的載波分配演算法和預設選擇


    效能


    • EVM位準 (標稱值):GSM/EDGE (0.7%)、W-CDMA (1.6% 0.72%) 和 LTE-FDD (1.37%)
    • 功率準確度:高達 ±0.61 dB
    • 分析頻寬:高達 25 MHz


    其他特色


    • 可升級的授權碼
    • 提供固定和可轉移授權
    • SCPI 遠端操作介面




  • *選項與選配

    W9083A-1FP Multi-Standard Radio (MSR), measurement application for CXA, fixed perpetual license
    W9083A-1TP Multi-Standard Radio, MSR, measurement application for CXA, transportable perpetual license




  • *規範型錄



    N9083A & W9083A Multi-Standard Radio (MSR) X-Series Measurement Application - Technical Overview




    *試用與授權



    申請免費試用


    • Request a 30-day free trial of X-Series Measurement Applications
    • Enables the application on your instrument
    • Evaluate full-featured version with no functionality restrictions
