W9073A

適用於 Keysight CXA 的 Keysight W9073A W-CDMA/HSPA+ 量測應用軟體是 Keysight X 系列超過 25 套通用型進階量測應用軟體的其中一套,可全面提昇量測儀器、量測方式以及量測軟體之信號分析效率。 此應用軟體將 Keysight X 系列信號分析儀,轉變成符合產業標準的發射器測試儀,提供快速的單鍵射頻符合性量測功能,以協助您設計、評估及製造 W-CDMA/HSPA/HSPA+ 裝置。 此量測應用軟體嚴格遵循 3GPP 標準,能讓您克服設計與製造挑戰並保持領先優勢。

W-CDMA/HSPA+ 量測應用軟體,適用於 CXA

目前上市/現已支援
產品詳細介紹


  目前上市/現可支援
主要用於:
W-CDMA/HSPA+ 量測應用軟體,適用於 CXA



*射頻發射器測試

  • 低成本工具,特別適合用戶設備 (UE) 的開發和小量製造
  • 利用單鍵量測功能大幅簡化量測設定,使用單一選項就能對下行與上行鏈路進行量測,並依據 3GPP TS25.141 和 TS34.121 標準進行合格/不合格測試

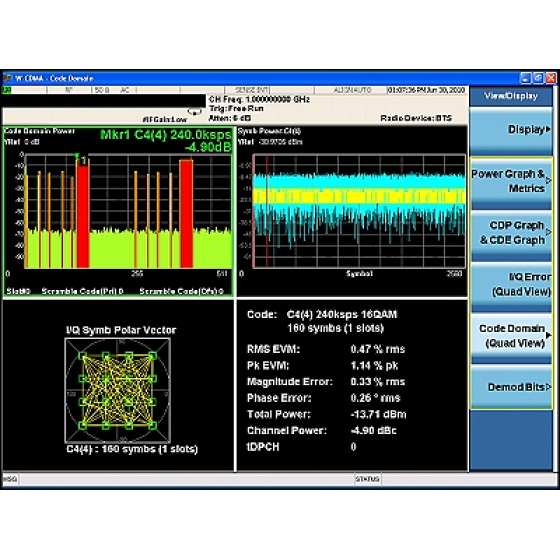

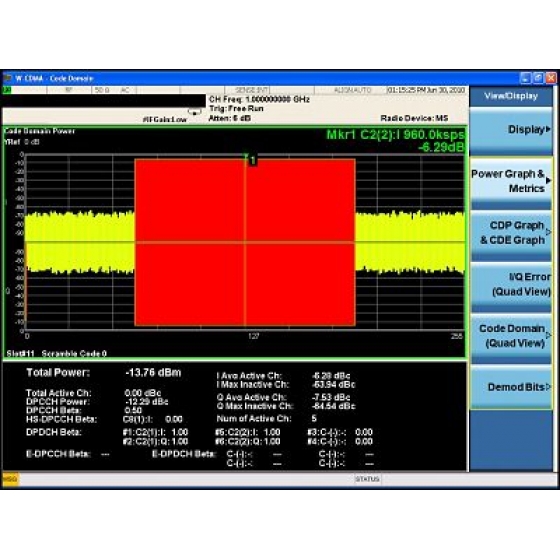

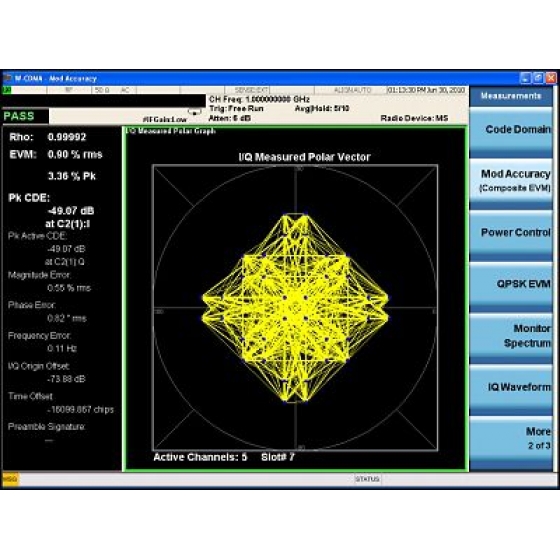

  • 可選用多種軌跡圖表,快速進行除錯與設計驗證:I/Q 量測極性座標圖;碼域功率;峰值/平均值指標可顯示數值結果表以及平均和峰值保留之統計結果;擷取時間一覽表可顯示含有多重時槽的量測結果;時槽 CDE/EVM 可在三個視窗中顯示 EVM、峰值 CDE 和頻率誤差

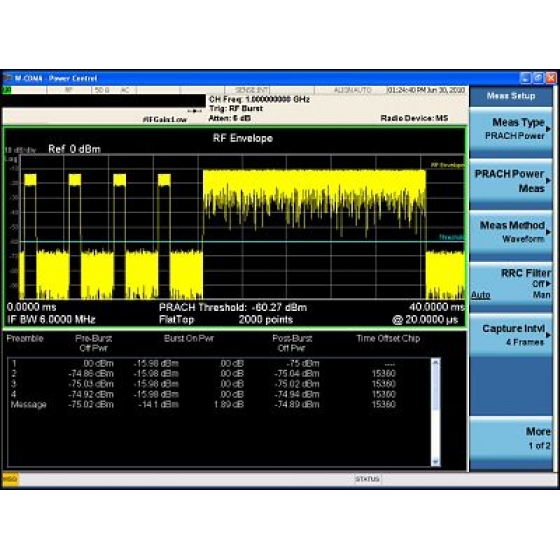

  • 使用上行鏈路功率控制量測來對您的 UE 裝置進行特性分析。 可執行下列功率控制量測: 時槽功率、PRACH 功率和時槽相位。 除了時槽功率之外,時槽相位可量測相位誤差、頻率誤差和上行鏈路時槽 EVM,並可用於 3GPP UE 相位不連續性量測。





  • *主要技術規格:


    信號分析


    • 可根據 3GPP release 99 至 release 8 標準分析 W-CDMA、HSPA 和 HSPA+ 信號
    • 上行鏈路和下行鏈路射頻發射器量測
    • 具有單鍵量測功能,並可依據標準判定合格/不合格
    • 在 CXA 信號分析儀(高達 7.5 GHz)中運作


    量測功能


    • 下行鏈路:EVM、頻率誤差、CPICH功率精確度、64QAM RCDE、SEM、ACLR 以及更多量測功能
    • 上行鏈路:EVM、頻率誤差、PkCDE、RCDE、PRACH 功率、時槽功率、SEM、ACLR 以及更多量測功能
    • 自動偵測擾碼、所有可用通道和信號,以及預設的測試模式 (TM1 至 TM6)
    • 可檢視多種量測結果: 星狀圖、碼域、數值顯示、頻譜、時域


    效能


    • 複合 EVM 位準:1.6 %
    • ACLR:−73 dBc (典型值),開啟雜訊修正功能
    • 絕對功率準確度:±0.61 dB
    • 分析頻寬:高達 25 MHz


    其他特色


    • 可升級的授權碼
    • 提供固定和可轉移授權
    • SCPI 遠端操作介面




  • *選項與選配

    W9073A-1FP
    W9073A-1TP W-CDMA measurement application for CXA, transportable perpetual license
    W9073A-2FP
    W9073A-2TP HSPA measurement application for CXA, transportable perpetual license
    W9073A-3FP
    W9073A-3TP HSPA+ measurement application for CXA, transportable perpetual license
    W9073A-MEU





  • *規範型錄



    N9073A and W9073A W-CDMA/HSPA+ X-Series Measurement Application - Technical Overview




    *試用與授權



    申請免費試用


    • Request a 30-day free trial of X-Series Measurement Applications
    • Enables the application on your instrument
    • Evaluate full-featured version with no functionality restrictions
