信號分析

• ISDB-T、ISDB-TB、ISDB-TSB 和 ISDB-Tmm 標準
• 發射器射頻量測
• 具有單鍵量測功能，並可依據標準判定合格/不合格，提供自動偵測功能
• 在 CXA 信號分析儀（高達 7.5 GHz）中運作

量測功能

• 功率量測： 通道功率、肩部衰減、ACP、CCDF、OBW、SEM

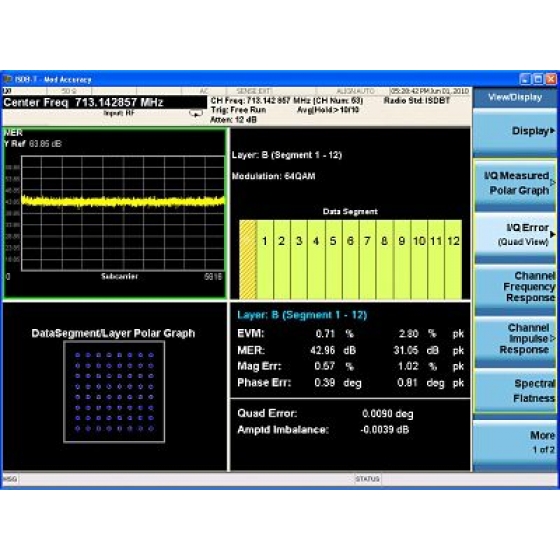

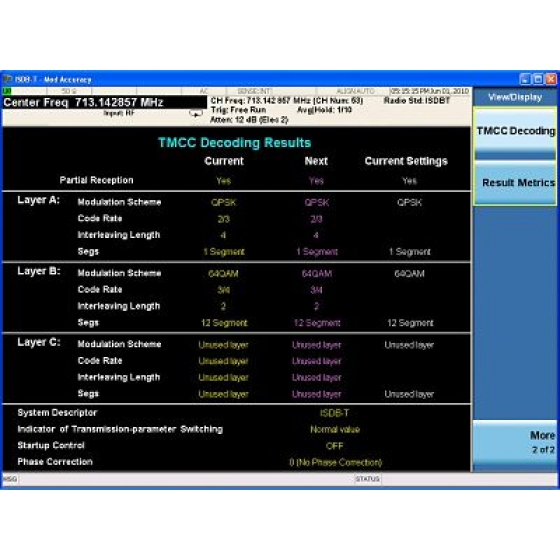

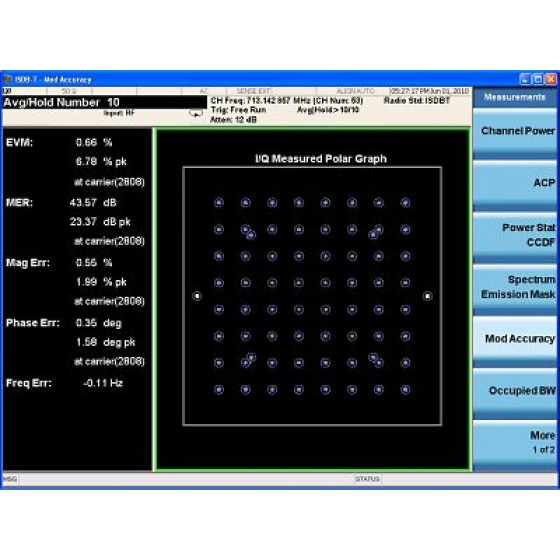

• 調變準確度量測： 星狀圖、TMCC 解碼、AC 解碼、MER/EVM（MER 根值/峰值、子載波 MER、A/B/C 層 MER、資料 MER、前導信號、TMCC 和 AC）、MER 與區段（Segment）、頻率誤差、時脈誤差、振幅誤差、相位誤差、正交錯誤、以及振幅不平衡

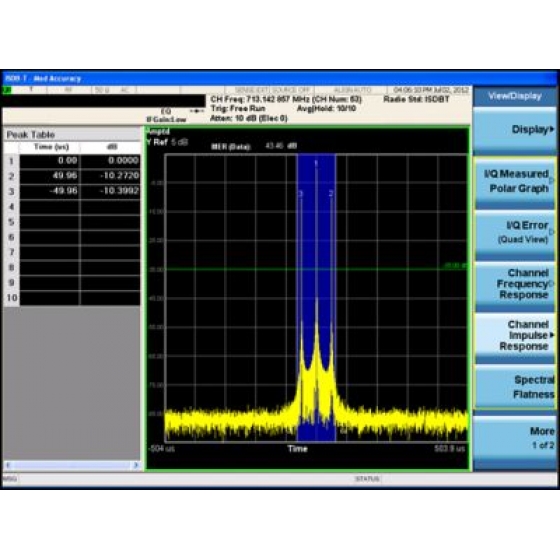

• 通道頻率響應、頻譜平坦度、通道脈衝響應（支援 SFN 測試，適用於前、後、0-dB 和超出 GI 範圍的回波情境）
• 自動偵測或手動設定 ISDB-T、ISDB-TSB 或 ISDB-Tmm 信號；提供進階設定功能，例如等化切換、解調變符碼、頻外濾波、以及時脈速度

效能

• 功率準確度：高達 ±0.61 dB，第 95 個百分位數（95th percentile）
• 肩部衰減動態範圍：高達 78.9 dB（86.6 dB 為典型值）
• MER 位準：ISDB-T 高達 40.1 dB（13 個區段和 64QAM，EQ 關閉），ISDB-T；高達 40.1 dB（33 個區段，關閉 EQ），ISDB-Tmm
• 分析頻寬：高達 25 MHz（ISDB-Tmm 需使用 25 MHz analysis bandwidth 分析頻寬）

其他特色

• 可升級的授權碼
• 提供固定和可轉移授權
• SCPI 遠端操作介面
