信號分析

• 符合 DVB-T、DVB-H 和 DVB-T2（版本 1.1.1 和 1.2.1）標準
• 發射器、調變器、電波空隙補強器或 SFN 網路射頻量測
• 具有單鍵量測功能，並可依據標準判定合格/不合格，提供自動偵測功能
• 可在 CXA 信號分析儀中執行各項功能 (高達7.5 GHz )

量測功能

• 功率量測： 通道功率、肩部衰減、 ACP、CCDF、雜散放射、SEM

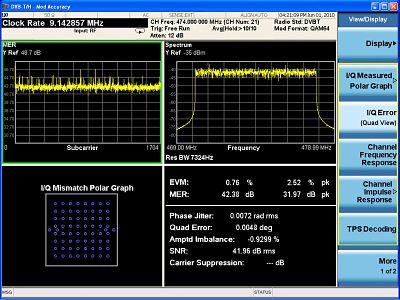

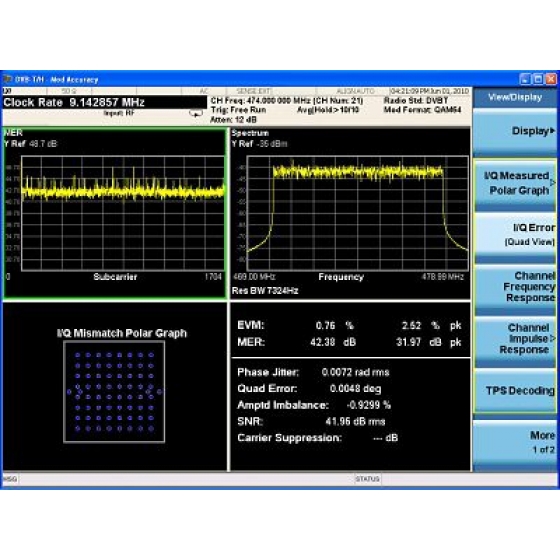

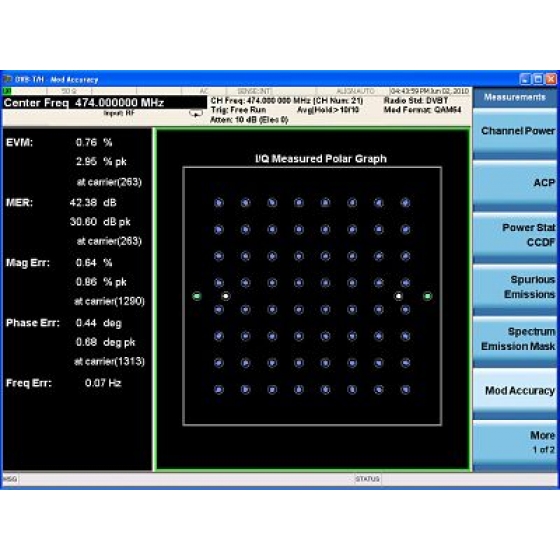

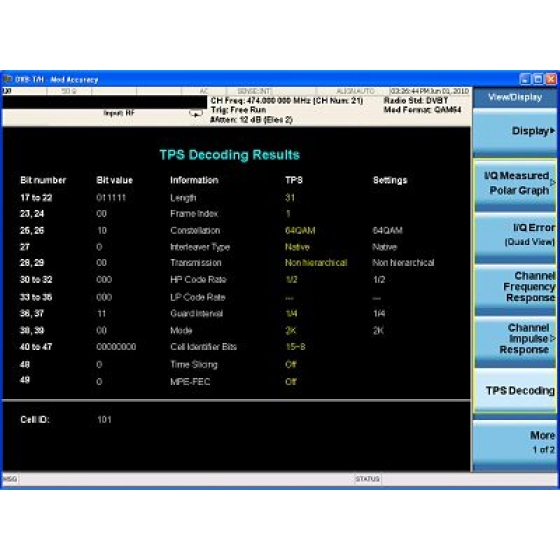

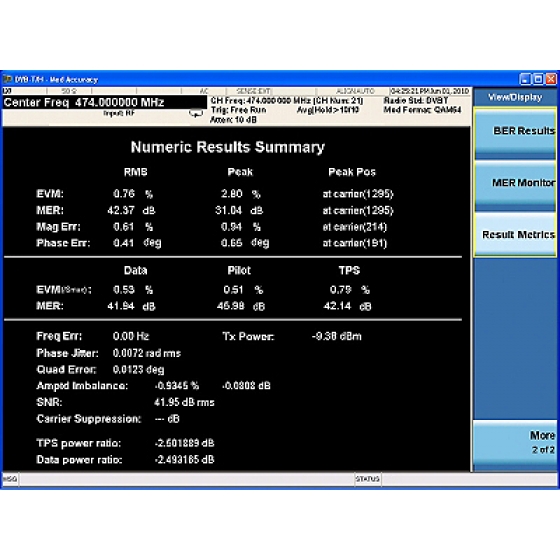

• 調變準確度量測： 星狀圖、TPS 解碼、MER/EVM（MER 均方根／峰值、子載波的MER、MER 依據資料、前導）、BER（適用於 DVB-T/H）、頻率誤差、振幅誤差、相位誤差、相位抖動、正交誤差、振幅不對稱、載波壓抑
• 通道頻率響應和通道脈衝響應（支援 SFN 測試）
• DVB-T、DVB-H 或 DVB-T2 信號的自動偵測或手動設定；提供進階設定，例如等化切換、負載類型、解調符號、帶外濾波、時脈速率、BER 數值

效能

• 功率準確度： 高達 ±0.61 dB（第95百分位數）
• 肩部衰減動態範圍： 高達84.6 dB（91.8 dB 為典型值）
• MER 位準： 39.8 dB（DVB-T 的 2K 模式和 64QAM，關閉資料等化器）；39.1 dB（DVB-T2 的 32K 模式，256 QAM，啟用星狀圖旋轉，關閉等化器，標稱值）
• 分析頻寬：最高 25 MHz

其他特色

• 可升級的授權碼
• 提供固定和可轉移授權
• SCPI 遠端操作介面
