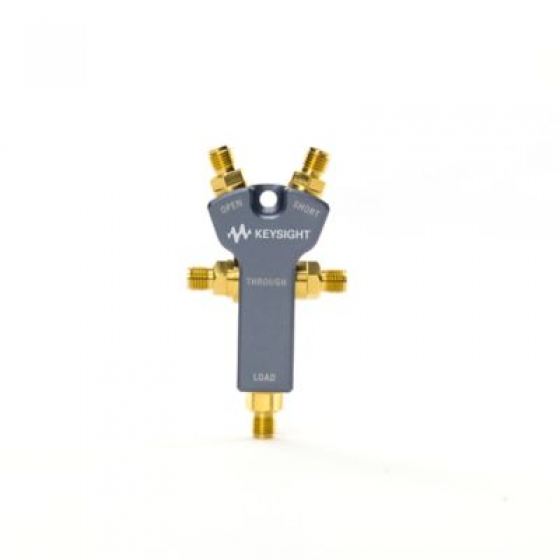

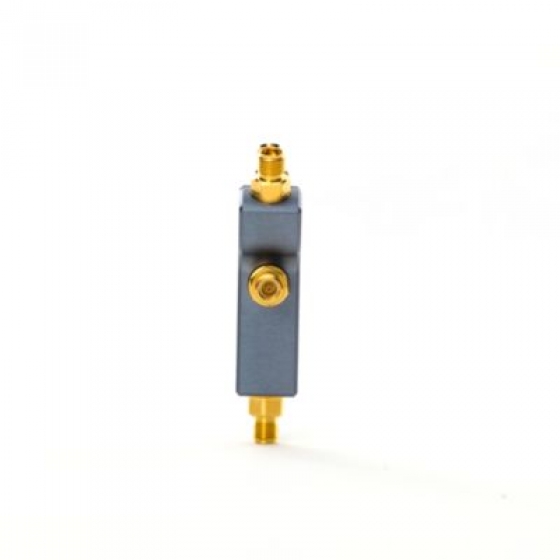

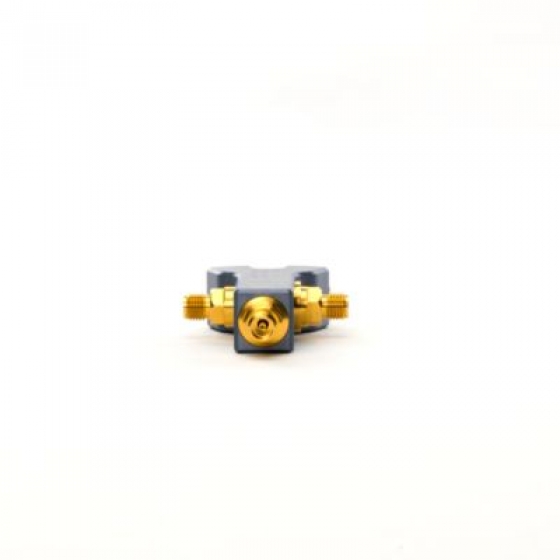

85521A 四合一機械校驗套件, 直流到26.5GHz, 3.5mm(母)

Keysight 85521A 四合一機械校驗套件模組非常小巧，可提供開路、短路、負載和直通校驗。該模組體積小、重量輕而且易於操作。直通校驗讓使用者能夠輕鬆校驗非插入式元件，例如：纜線或配備母頭對母頭接頭的濾波器。執行直通校驗時，可使用 85521A 直通校驗套件。

目前上市/現已支援

* 延伸閱讀：[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

庫存：來電洽詢

索取報價單

* 詳細規格

- 85521A Calibration Kit Data Sheet

主要特點

Keysight 85521A 四合一機械校驗套件, 直流到26.5GHz, 3.5mm(母)

推薦使用4 合1 OSLT 機械校驗套件85521A，頻率範圍DC 至 26.5 GHz，接頭形式為3.5 mm 型 (母頭)，50 歐姆

Keysight 85521A主要技術規格

- 透過 3.5 mm 型 (母頭) 50 Ω 提供開路、短路、負載和直通校驗
- 直流至 26.5 GHz
- 開路相位誤差：0 至 5 GHz ≤ 1.5°，5 至 15 GHz ≤ 3.0°，15 至 26.5 GHz ≤ 4.5°
- 短路相位誤差：0 至 5 GHz ≤ 1.0°，5 至 15 GHz ≤ 2.5°，15 至 26.5 GHz ≤ 4.0°
- 負載回返損耗：0 至 5 GHz ≥ 42 dB, 5 至 15 GHz, ≥ 36 dB, 15 至 26.5 GHz, ≥ 32 dB
- 高 x 寬 x 深 ~ 68 x 37 x 14 mm

* 可搭配使用的網儀:
- 桌上型E5063A：ENA 系列網路分析儀
- 桌上型E5061B：ENA 系列網路分析儀
- 手持式系列：FieldFox 手持式微波分析測試儀
- 攜帶型：USB 網路分析儀

* 延伸閱讀：查看更多其他校正器
* 延伸閱讀：[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

主要規格

Keysight 85521A 四合一機械校驗套件模組非常小巧，可提供開路、短路、負載和直通校驗。該模組體積小、重量輕而且易於操作。直通校驗讓使用者能夠輕鬆校驗非插入式元件，例如：纜線或配備母頭對母頭接頭的濾波器。執行直通校驗時，可使用 85521A 直通校驗套件。

* 可搭配使用的網儀:

- 桌上型E5063A：ENA 系列網路分析儀
- 桌上型E5061B：ENA 系列網路分析儀
- 手持式系列：FieldFox 手持式微波分析測試儀
- 攜帶型：USB 網路分析儀
