網路分析儀

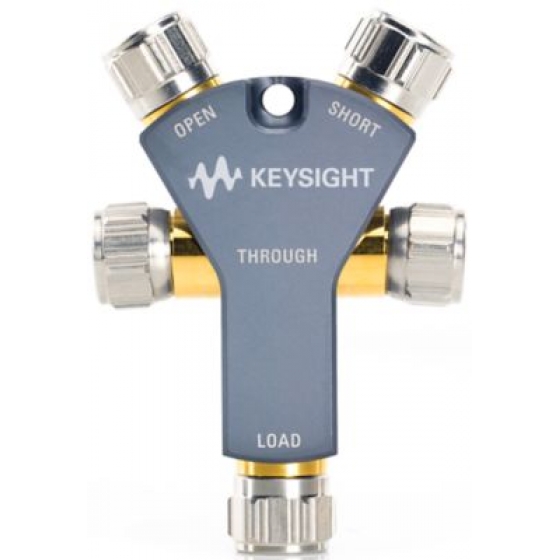

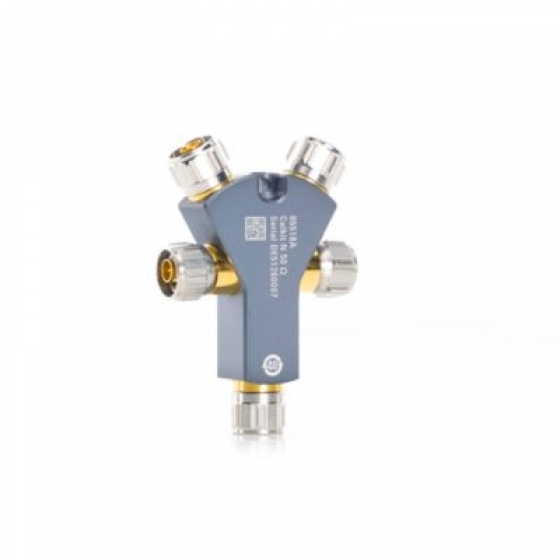

85518A 4合1 機械校正器, 直流到18GHz

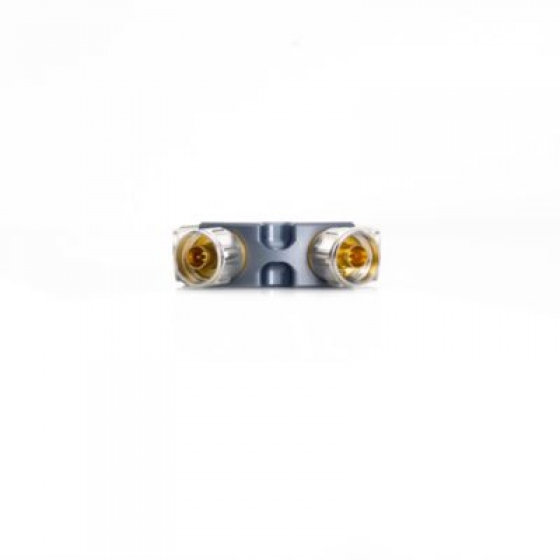

Keysight 85518A 四合一機械校驗套件模組非常小巧,可提供開路、短路、負載和直通校驗。 該模組體積小、重量輕而且易於操作。 直通校驗讓使用者能夠輕鬆校驗非插入式元件,例如:纜線或配備公頭對公頭接頭的濾波器。 執行直通校驗時,可使用 85518A 直通校驗套件。

*延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

目前上市/現已支援
庫存: 來電洽詢
主要特點

Keysight 85518A 4合1 機械校正器, 直流到18GHz

推薦使用Keysight 85518A 4合1機械校驗套件/機械校正器,可透過N型(公頭) 50 Ω 連接器提供開路、短路、負載和直通校驗

Keysight 85518A主要技術規格

- 透過 N 型 (公頭) 50 Ω 提供開路、短路、負載和直通校驗
- 直流至 18 GHz
- 開路相位誤差:0 至 6 GHz ≤ 2.0°,6 至 9 GHz ≤ 3.0°,9 至 18 GHz ≤ 4.0°
- 短路相位誤差:0 至 6 GHz ≤ 1.5°,6 至 9 GHz ≤ 2.5°,9 至 18 GHz ≤ 3.0°
- 負載回返損耗:0 至 6 GHz ≥ 42 dB, 6 至 9 GHz, ≥ 35 dB, 9 至18 GHz, ≥ 32 dB
- 體積:高 x 寬 x 深 ~ 106 x 72 x 22 mm

* 可搭配使用的網儀:
- 桌上型E5063A:ENA 系列網路分析儀
- 桌上型E5061B:ENA 系列網路分析儀
- 手持式系列:FieldFox 手持式微波分析測試儀
- 攜帶型:USB 網路分析儀

* 延伸閱讀:查看更多其他校正器
* 延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學



Keysight 85518A 四合一機械校驗套件模組非常小巧,可提供開路、短路、負載和直通校驗。 該模組體積小、重量輕而且易於操作。 直通校驗讓使用者能夠輕鬆校驗非插入式元件,例如:纜線或配備公頭對公頭接頭的濾波器。 執行直通校驗時,可使用 85518A 直通校驗套件。



* 可搭配使用的網儀:
- 桌上型E5063A:ENA 系列網路分析儀
- 桌上型E5061B:ENA 系列網路分析儀
- 手持式系列:FieldFox 手持式微波分析測試儀
- 攜帶型:USB 網路分析儀

* 延伸閱讀:查看更多其他校正器
* 延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學



庫存量:來電洽詢



85518A-1A7


Calibration + Uncertainties + Guardbanding (Not Accredited)
85518A-A6J ANSI Z540-1-1994 Calibration
85518A-UK6 Commercial calibration certificate with test data
