Scope應用軟體
[已停產] DSOXT3SENSOR,取代型號為D3000AUTB車用軟體


** 目前已停產,取代型號為D3000AUTB車用軟體,詳細資訊請私訊小編洽詢**



庫存: 來電洽詢
Keysight InfiniiVision 3000T X 系列示波器 使用者指南
>>本指南說明如何使用 InfiniiVision 3000T X 系列示波器。

InfiniiVision 3000T X 系列示波器 - 產品規格書
>>Keysight InfiniiVision 3000T X 系列示波器提供 100 MHz - 1 GHz 的頻率,並且配置電容式觸控螢幕,讓您彈指間就能輕鬆觸控、發現問題、並克服除錯挑戰。

SENT decode and trigger
>>基本展示

示波器分段存儲功能在串列匯流排測試中的應用 - 應用指南
>>如果您需要擷取的訊號是低工作周期的脈衝或多個突發訊號,並且訊號之間有較長的閒置時間,那麼配有分段記憶體的示波器可以有效地延長時間並提高以較高取樣率擷取的串列資料包數量。

利用示波器量測工具加速對車用電子串列匯流排進行除錯 - 應用說明
>>Keysight InfiniiVision 系列示波器提供多項業界僅有的獨特量測功能,可針對車用串列匯流排的實體層進行除錯和特性分析。




主要特點

Keysight DSOXT3SENSOR SENT(單邊半位元組傳輸)觸發與分析,適用於 3000T X 系列

目前DSOXT3SENSOR已停產,取代型號為D3000AUTB,適用於 3000A/T X 系列的車用軟體

Keysight DSOXT3SENSOR主要技術規格

- 藉由自動檢測位元格式(12 位元資料/8 位元 ID 或 16 位元資料/4 位元 ID),支援各種資訊格式解碼,例如僅具有傳輸功能的快速信號、快速+慢速串列信號,以及快速+增強串列信號等
- 基於硬體的解碼支援快速擷取隨機和偶發的誤碼

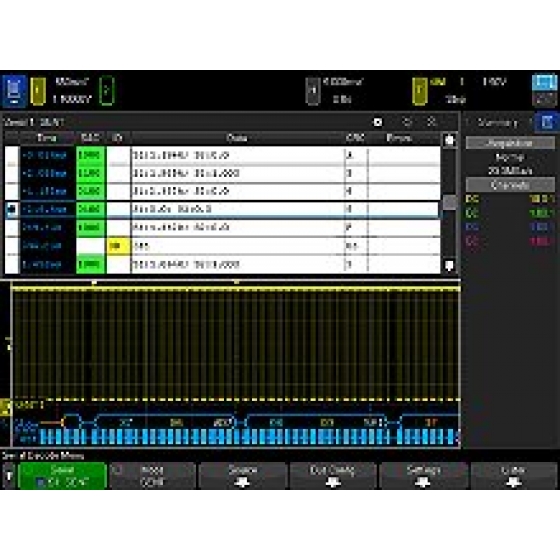

- 利用時間交錯的條列顯示模式,支援雙匯流排分析
- 使用快速通道狀態、通信半位元組和資料進行觸發
- 使用慢速通道資訊 ID 和資料進行觸發
- 使用各種錯誤條件進行觸發,包括快速和慢速通道 CRC 錯誤、超出容忍度時序誤差,以及脈衝週期誤差(半位元組寬度 < 12 或 > 27 tick)

** 目前已停產,取代型號為D3000AUTB **

SENT(單邊半位元組傳輸)是一種將感測器連接到 ECU 的點對點串列匯流排,主要用於汽車領域。適用於 InfiniiVision 3000T X 系列示波器的 Keysight SENT 選項(DSOXT3SENSOR)可以解碼快速和慢速通道串列資料,並提供多種觸發選擇,包括在各種錯誤條件下觸發的功能,如此可顯著提升工程師 SENT 匯流排的除錯效率。

Keysight InfiniiVision 3000T X 系列示波器可使用硬體解碼技術,同時對兩個串列匯流排進行解碼。此外,它也是市場中唯一可用時間交錯的「條列 (Lister)」顯示模式,來顯示在多個匯流排中擷取到的信號資料的示波器。有時,您可能需要將兩個串列匯流排的信號資料,例如從 CAN 傳送到 SENT 的資料,進行比對以了解其關聯性。

利用示波器提供的自動搜尋與瀏覽功能,您可輕易設定搜尋條件,接著就可以輕而易舉地使用示波器前面板的快轉與倒轉瀏覽按鍵,快速瀏覽「搜尋到並加註標記」的事件。

此量測應用軟體選項適用於所有 InfiniiVision 3000T X 系列 2 通道和 4 通道的 DSO 和 MSO 機型。

** 目前DSOXT3SENSOR已停產,取代型號為D3000AUTB,詳細資訊請私訊小編洽詢**

** 目前DSOXT3SENSOR已停產,取代型號為D3000AUTB,詳細資訊請私訊小編洽詢**
