網路分析儀
E5063A ENA 系列網路分析儀100kHz~18GHz
主要特點

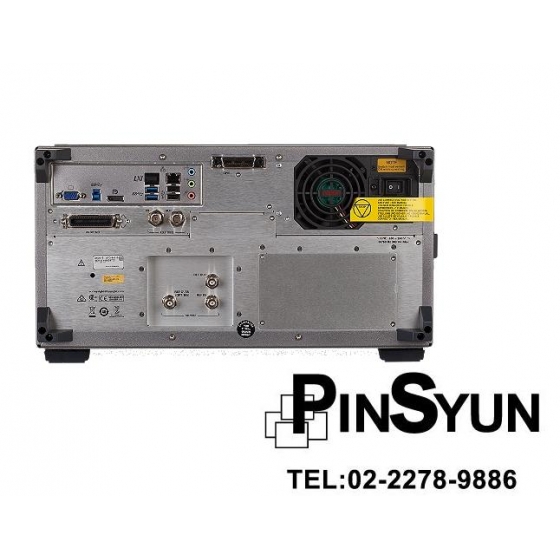

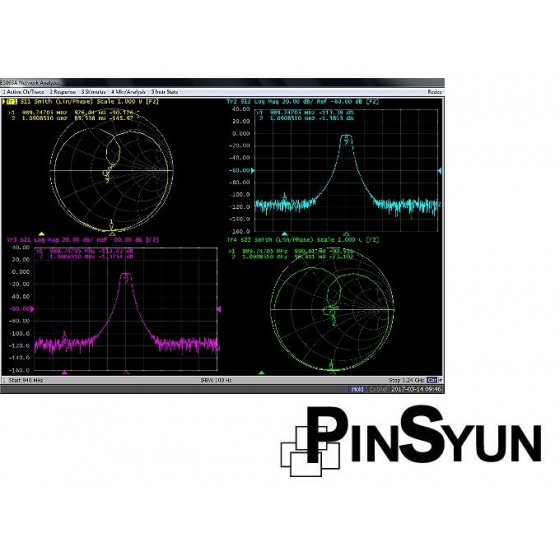

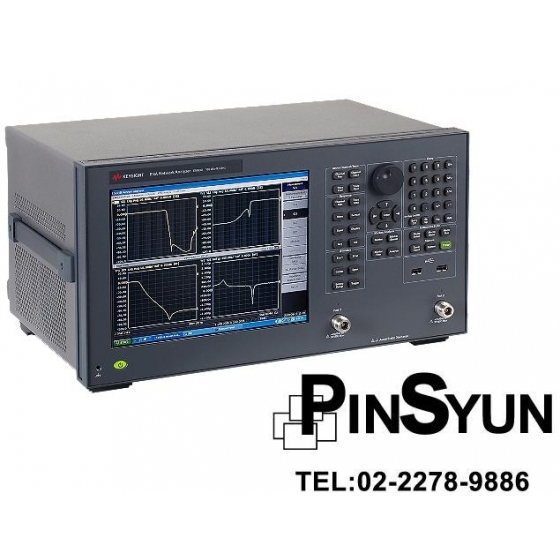

Keysight E5063A ENA系列網路分析儀, 頻率100kHz~18GHz , 2通道

推薦使用頻率100KHz~18GHz,2port的網路分析儀E5063A,經濟實惠,可執行無線充電分析、TDR測試以及利用材料量測套件N1500A自動執行複介電常數和磁導率量測

keysight E5063A主要特色與功能

- 頻率範圍: 100 KHz~18 GHz  (透過選配來選擇頻率)
- 通道數: 2 埠,50 Ω,S 參數測試儀,可量測各式各樣元件
- 選擇最符合您的測試和預算需求的頻率選項,並可隨時將選項升級
- 使用選配 010 增強時域分析功能,查看時域中的傳輸和反射響應。 調整濾波器、輸出測試夾具和纜線,並分析傳輸線路。

- 使用選配 011 專用圖形操作介面,簡化 PCB 設計和測試並執行TDR測試,進行高效率的阻抗和回返損耗量測
- 可搭配 N1500A材料量測套件,自動執行複介電常數和磁導率量測
- 支援 6 種語言的顯示介面,提供英語/簡體中文的功能鍵和嵌入式輔助手冊,讓操作變得輕而易舉



* 查看白皮書:如何用TDR來測試PCB板的線路阻抗
* 查看技術影片:Keysight網路分析儀操作教學影片



* 需要網路分析儀也需要阻抗分析儀嗎?
>> E5061B 可當網路分析儀也可當阻抗分析儀使用(點我看規格)
* 需要攜帶方便?
>> USB網路分析儀/攜帶型網路分析儀
* 查看其他射頻儀器
>> keysight 射頻類型儀器

*keysight E5063A TDR網路分析儀主要規格:

最高頻率 最高可到 18GHz,使用選配來選擇頻率
E5063A-205 2-port test set, 100 kHz to 500 MHz
E5063A-215 2-port test set, 100 kHz to 1.5 GHz
E5063A-235 2-port test set, 100 kHz to 3 GHz
E5063A-245 2-port test set, 100 kHz to 4.5 GHz
E5063A-265 2-port test set, 100 kHz to 6.5 GHz
E5063A-285 2-port test set, 100 kHz to 8.5 GHz
E5063A-2D5 2-port test set, 100 kHz to 14 GHz
E5063A-2H5 2-port test set, 100 kHz to 18 GHz
動態範圍 117 dB
輸出功率 0 dBm
內建通道數 2 ports
201點,單次掃描的最佳速度 9 ms
元件 - 天線
- 印刷電路板(PCB)
- 濾波器
可選配 無限功率轉換分析
 - 即時量測線圈或諧振器之間的無線功率轉換效率
 - 2D/3D 分析功能可顯示負載阻抗的關係
 - 您負擔得起的無線功率轉換效率量測解決方案
時域分析/測試精靈
 - E5063A PCB 分析儀(E5063A + Option 011)
 - 阻抗(TDR)和回返損耗(S 參數)量測
 - 更高的準確度、可重複性和可重現性(R&R)
 - 支援更多語言版本
 - 更高的 ESD 穩定性
時域分析
 - 時域之反射和傳輸響應
 - 多達 1,601 點的量測,具低通和帶通模式
N1500A 材料量測套件
- 利用材料量測套件自動執行複介電常數和磁導率量測
- 靈活的選項配置
- 使用簡單的安裝程式和整合式量測方法選項加載器,
- 平順地切換使用各個不同的量測方法



*看完E5063A後其他使用者也同時看了:

射頻校驗套件(最高頻率 13.5 GHz)
- 可對是德科技 13.5 GHz 和較低頻率 VNA 系列產品進行精準校驗的校驗套件
- 包含機械和電子校驗套件
- 包含經濟型和精密型套件,可對 50 和 75 歐姆元件進行完整校驗

USB 切換器
- USB 切換器
- SPDT 和 SP6T
- 直流至 26.5 GHz

RF 和微波測試配件
- 切換器、混頻器、放大器、衰減器、轉接器等
- 保證準確且可重複的量測結果
- 無可匹敵的品質與可靠度

*E5063A隨附的配件

- E5063A ENA 系列網路分析儀
- 安裝指南
- IO 程式庫光碟
- 電源線
- 校驗證書



*E5063A選配選項

如需更多資訊:查閱配置指南
E5063A-PLG Continental European power cord - ONLY FOR EU DISTR W MULT PWR CORD STANDARDS
Accessories
E5063A-820 Add mouse
E5063A-810 Add keyboard
E5063A-1CP Rack mount and front handle kit
E5063A-1CN Front handle kit
E5063A-1CM Rack mount kit
Test set
E5063A-285 2-port test set, 100 kHz to 8.5 GHz
E5063A-245 2-port test set, 100 kHz to 4.5 GHz
E5063A-2H5 2-port test set, 100 kHz to 18 GHz
E5063A-205 2-port test set, 100 kHz to 500 MHz
E5063A-215 2-port test set, 100 kHz to 1.5 GHz
E5063A-235 2-port test set, 100 kHz to 3 GHz
E5063A-265 2-port test set, 100 kHz to 6.5 GHz
E5063A-2D5 2-port test set, 100 kHz to 14 GHz
Storage
E5063A-019 Standard Data Storage
Calibration documentation
E5063A-A6J ANSI Z540-1-1994 Calibration
E5063A-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
Features
E5063A-011 時域分析/測試精靈
- E5063A PCB 分析儀(E5063A + Option 011)
- 阻抗(TDR)和回返損耗(S 參數)量測
- 更高的準確度、可重複性和可重現性(R&R)
- 支援更多語言版本
- 更高的 ESD 穩定性
E5063A-010 時域分析
- 時域之反射和傳輸響應
- 多達 1,601 點的量測,具低通和帶通模式
Wireless power transfer
E5063A-006 無限功率轉換分析
- 即時量測線圈或諧振器之間的無線功率轉換效率
- 2D/3D 分析功能可顯示負載阻抗的關係
- 您負擔得起的無線功率轉換效率量測解決方案
E5063A-721 Add GPIB
E5063A-722 Not required GPIB
E5063A-732 Not required Handler IO
E5063A-731 Add Handler IO



*此產品適用的軟體

E5063A-006 無線充電分析軟體
- Wireless power transfer efficiency measurements between coils or resonators
- 2D/3D analysis to visualize dependency of load impedance
- Affordable solution for wireless power transfer analysis


E5063A-010 時域分析軟體
- Reflection and transmission responses in the time domain
- Up to 1,601 point measurement with low-pass and band-pass modes



E5063A-011 時域分析 / 測試精靈

- E5063A PCB 分析儀(E5063A + 選項 011)
- 阻抗(TDR)和回返損耗(S參數)量測
- 更高的準確度、可重複性和可重現性
- 支援更多語言版本
- 更高的 ESD 穩定性
