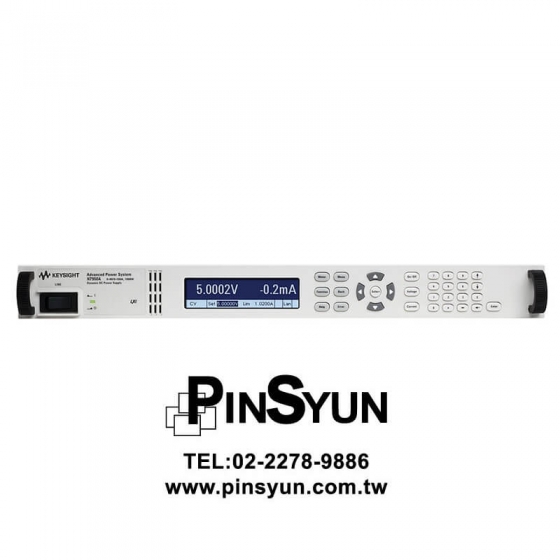

專為需要高速動態供電與量測的自動測試設備(ATE)而設計。這些 APS 電源供應器可同時提供電源和電子負載,非常適合蓄電應用。 您可搭配N7909A APS 功率耗散器使用,為 APS 電源供應器添加完整的2象限操作,達到同時具備電源供應器+電子負載的效果!
1KW |
2KW |
||
N7950A |
9 V, 100 A |
N7970A |
9 V, 200 A |
N7951A |
20 V, 50 A |
N7971A |
20 V, 100 A |
40 V, 25 A |
N7972A |
40 V, 50 A |
|
N7953A |
60 V, 16.7 A |
N7973A |
60 V, 33 A |
N7954A |
80 V, 12.5 A |
N7974A |
80 V, 25 A |
|
|
N7976A |
120 V, 16.7 A |
|
|
N7977A |
160 V, 12.5 A |
* 需要更大瓦數的先進電源嗎?
利用領先業界的規格加快測試速率
- 測試速度比標準的系統電源供應器快 100 倍
- 指令處理速度 < 2ms
- 高達 500 µs 的快速上升/下降程控速度
- 可調整量測速率,以便在速度與準確度之間取得平衡
- 雙電壓和電流量測功能及接近 DMM 的準確度
- 提供功率、峰值功率、電壓小時和電流小時量測
- 完整的 2 象限運作,適合蓄電裝置測試應用
- 可平順地在正電流與負電流之間切換運作
- 提供可程控的正、負電流限制;可程控的正、負電流波形;以及自動的下調設定
- 完整的 2 象限運作需要 N7909A 功率耗散設備,單機式電源供應器提供 10% 的額定電流 2 象限運作
- 選配的 N7908A 黑箱記錄器
- 可在 APS 啟動時,在背景中追蹤電源事件
- 可記錄量測資料、觸發事件、狀態位元等等
- APS 內高達 10 kW 的並聯運作能力,可增加測試系統的電源靈活性
- 確保在多個並聯的電源供應器之間平均分配電流

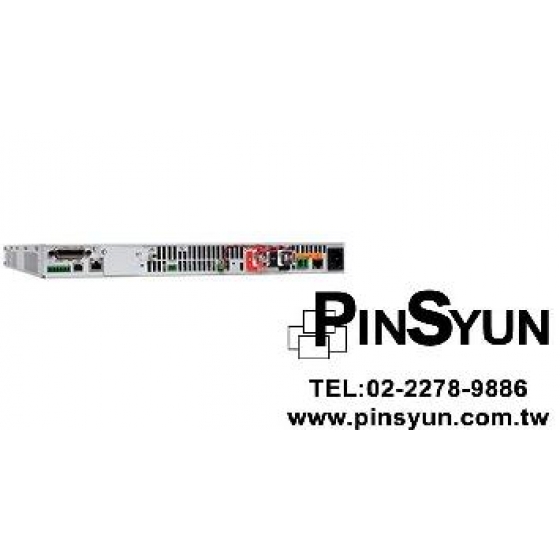

- 利用電源供應器背板上的 3 個纜線連接進行部署
- 確保每一台並聯的電源供應器都能以指定的 CV 或 CC 模式運作
