Keysight D4000USBB 適用於 4000 X 系列的 USB 2.0 觸發與分析[取代DSOX4USBSQ]

推薦使用適用於 4000 X 系列示波器，可對 USB 2.0 低速、全速和高速串列執行觸發與解碼，並提供頻率響應分析、波罩測試，以及 USB PD 觸發和解碼功能的D4000USBB選配軟體

Keysight D4000USBB主要技術規格

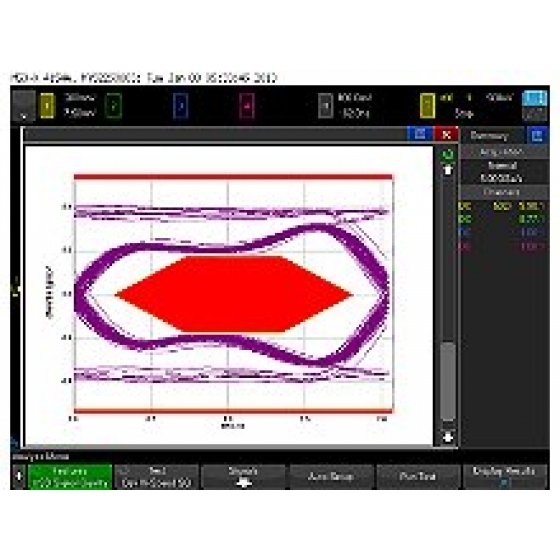

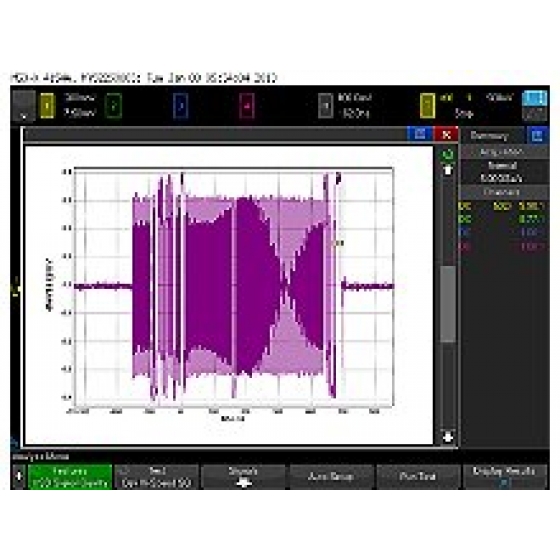

- 此軟體套件支援 USB 2.0 低速、全速和高速（需要頻寬 ≥ 1 GHz 的機型）及 USB 供電（USB PD）的串列觸發與解碼，並提供 USB 2.0 信號品質測試、波罩限制測試和頻率響應分析（波特圖）功能

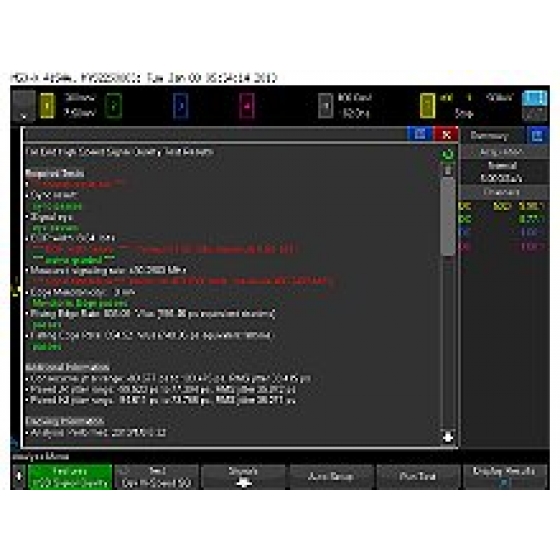

- 依據 USB-IF 相符性標準，驗證 USB 集線器、主機和裝置產生的信號之類比品質
- 可觸發各種類型的 USB 封包，包括 Token、Data、Handshake、Special，以及 PID、CRC 和突波錯誤（glitch error）等各種錯誤狀態
- 具有雙匯流排解碼功能和時序交錯協定條列/表格顯示模式
- 提供與 USB 波形具時間關聯性的串列解碼軌跡
- 可對每個擷取到的封包進行解碼，與分段式記憶體擷取相容
- 提供精準的差動主動式探棒

* 延伸閱讀：可用於Keysight 4000X系列示波器
* 延伸閱讀：Keysight 4000X系列示波器操作教學影集
* [量測影片] 使用S系列示波器執行USB 2.0 Device眼圖及Inrush Current測試

主要規格
訂購資訊

Keysight InfiniiVision 4000 X 系列示波器的 USB 軟體套件，支援 USB 2.0 低速、全速和高速協定觸發與解碼，並提供 USB PD（供電）觸發與解碼。此軟體套件還支援其他進階分析功能，如 USB 2.0 自動信號品質測試、波罩測試和頻率響應分析（波特圖），可對 USB 2.0 等高速數位化信號，進行測試與除錯。
