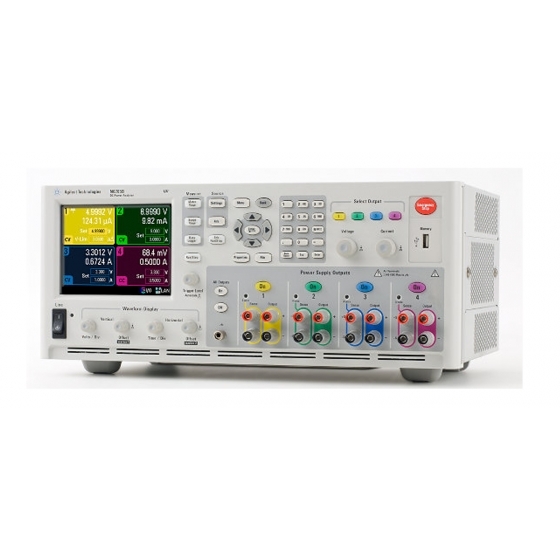

N6705B 直流電源分析儀主機



N6705B為四插槽主機,模組須單獨訂購。最大功率600W, 結合多達 4 個先進的直流電源供應器、數位萬用電錶、示波器,以及任意波形產生器和資料記錄器功能。



  目前上市/現已支援

產品詳細介紹


  • 主要技術規格



    • 4插槽主機最多可容納600 W的總功率和最多4個模塊。可選擇30多個直流電源模塊(單獨訂購模塊)
    • 電壓表精度:高達0.025%+ 50μV,最高18位
    • 電流表精度:高達0.025%+ 8 nA的,高達18位
    • 任意波形發生器功能:帶寬高達100kHz,輸出功率高達500瓦
    • 範圍函數:進行數字化以高達200千赫,512 kpts,高達18位的電壓和電流
    • 數據記錄器功能:從20微秒到60秒測量間隔,每個數據記錄500兆最大讀數
    • 4 GB非易失性數據存儲,用於數據日誌,示波器跟踪,儀器設置
  • Keysight N6705B 可節省時間





    Keysight N6705B 直流電源暨分析儀整合了高達 4 個先進的電源供應,並提供 DMM、示波器、任意波形產生器,與資料記錄器等功能,可在您進行尋源與量測傳至待測裝置的直流電壓與電流時,提供無可比擬的生產力提升。 Keysight N6705B 免除了準備多重設備的需要,並可建立包括轉換器的複雜測試設定 (例如電流探棒與分路器),以量測進入您待測裝置的電流。 此直流電源暨分析儀同時免除了進行開發與程式除錯,以控制一系列儀器並進行有用量測的需要,因為所有功能與量測都可自前面板啟動。 Keysight N6705B可搭配使用 14585A 控制與分析軟體,以提供強大的控制與分析功能。 如需自動化的工作台設定時,Keysight N6705B 可透過 GPIB、USB 與 LAN 介面進行程式設計,並且與 LXI 類別 C 相容。 Keysight 14585A 控制與分析軟體

    電池耗電量分析影片:透過 Keysight N6781A 執行支援完整量測範圍的耗電量分析

    Keysight N6705B可量身訂做以滿足您的需求





    Keysight N6705B 提供彈性的配置,以符合您的電源供應與分析需求。 Keysight N6705B 為 4 插槽主機,可接受高達 4 個直流電源模組,以及高達 600W 的總 DC 電源模組輸出功率。 電源模組需要單獨訂購。

    Keysight N6705B 可使用與 N6700 模組化電源系統相同的模組,總共有 30 種以上的模組可供選擇。 Keysight N6705B 的基本電源包括: 50W、100W 與 300W;高達 150V,高達 50A。Keysight N6705B 的高效能電源包括: 50W、100W、300W,以及 500W;高達 60V,高達 50A。Keysight N6705B 的精確電源包括: 50W、100W、300W,以及 500W;高達 60V,高達 50A。Keysight N6705B 的電源暨量測模組包含: 20W;高達 20V,高達 3A。每個模組包含了內建的電壓計、電流計、示波器、任意波形產生器與資料登錄器功能。

    產品特色:





    • 操作簡易的研發工具,可進行尋源與量測傳至 DUT 的直流電壓與電流
    • 整合高達 4 個電源供應器、DMM、示波器、任意波形產生器與資料登錄器的能力。
    • 無須程式設計即可使用所有功能;您可使用前面板控制功能或透過 14585A 控制與分析軟體
    • 針對常用功能設計之直覺式專用實體控制
    • 大型彩圖顯示,可輕鬆檢視複雜的資料
    • 連線與控制經過色彩標示顯示,提供快速無誤的設定
    • 可透過標準 GPIB、LAN 與 USB 介面進行程式設計;與 LXI 類別 C 相容

    此模組化系統總覽

  • 最新軟體:

                           14585A 控制與分析電腦軟體,適用於直流電源分析儀

    模組選配:

    基本DC電源模組 備註
    型號 電流 電壓 最大功率 說明
    N6731B 10A 5V 50W 基本直流電模組
    N6732B 6.25A 8V 50W 基本直流電模組
    N6733B 2.5A 20V 50W 基本直流電模組
    N6734B 1.5A 35V 50W 基本直流電模組
    N6735B 0.8A 60V 50W 基本直流電模組
    N6736B 0.5A 100V 50W 基本直流電模組
    N6741B 20A 5V 100W 基本直流電模組
    N6742B 12.5A 8V 100W 基本直流電模組
    N6743B 5A 20V 100W 基本直流電模組
    N6744B 3A 35V 100W 基本直流電模組
    N6745B 1.6A 60V 100W 基本直流電模組
    N6746B 1A 100V 100W 基本直流電模組
    N6773A 15A 20V 300W 基本直流電模組
    N6774A 8.5A 35V 300W 基本直流電模組
    N6775A 5A 60V 300W 基本直流電模組
    N6776A 3A 100V 300W 基本直流電模組
    N6777A 2A 150V   300W   基本直流電模組



    高效能與精密DC電源模組 備註
    型號 電流 電壓 最大功率 說明
    N6751A 5A 50V 50W 高效能型自動調節範圍輸出模組
    N6752A 10A 50V 100W 高效能型自動調節範圍輸出模組
    N6753A 50A 20V 300W 高效能型自動調節範圍輸出模組
    N6754A 20A 60V 300W 高效能型自動調節範圍輸出模組
    N6755A 50A 20V 500W 高效能型自動調節範圍輸出模組
    N6756A 17A 60V 500W 高效能型自動調節範圍輸出模組
    N6761A 1.5A 50V 50W 精密型輸出和量測模組
    N6762A 3A 50V 100W 精密型輸出和量測模組
    N6763A 50A 20V 300W 精密型輸出和量測模組
    N6764A 20A 60V 300W 精密型輸出和量測模組
    N6765A 50A 20V 500W 精密型輸出和量測模組
    N6766A 17A 60V   500W   精密型輸出和量測模組



    電源量測模組和特定應用模組 備註
    型號 電流 電壓 最大功率 說明
    N6781A ±3A  20V 20W 2 象限電源量測模組,用於電池耗電分析
    N6782A ±3A  20V 20W 2 象限電源量測模組,用於功能測試
    N6784A ±3A  ±20V  20W 4 象限通用型電源量測設備
    N6783A-MFG +3A/-2A 6V 18W 行動通訊直流電源模組(基礎 2 象限量測)
    N6783A-BAT +3A/-2A 8V  24W 電池充電卅放電模組(基礎 2 象限量測)
    NEW!! N6785A ±8A 20V 80W 2 象限電源量測模組,用於電池耗電分析
    NEW!! N6786A ±8A 20V 80W 2 象限電源量測模組,用於功能測試

    庫存量:來電洽詢
