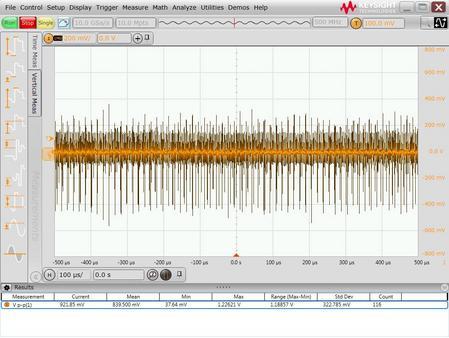

在用500MHz頻寬的示波器對其開關電源輸出5V信號的紋波進行測試時，發現紋波和噪聲的峰對峰值達到了900多mV（如下圖所示），而其開關電源標稱的紋波的峰峰值<20mv。雖然用戶電路板上後級還有LDO對開關電源的這個輸出再進行穩壓，測得的這個結果過大，不太可信，您知道問題在哪邊嗎？

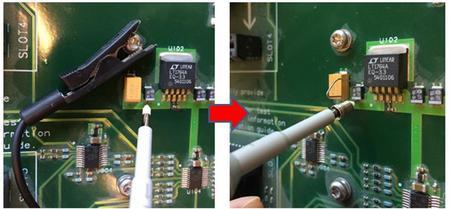

電源紋波測試過大的問題通常和使用的探棒以及前端的連接方式有關。首先檢查了探棒的連接方式，發現使用的是如下面左圖所示的長的鱷魚夾地線，而且接地點夾在了單板的固定螺釘上，整個地環路比較大。由於大的地環路會引入更多的開關電源造成的空間電磁輻射雜訊以及地環路雜訊，於是更換成如下面右圖所示的短的接地彈簧針。

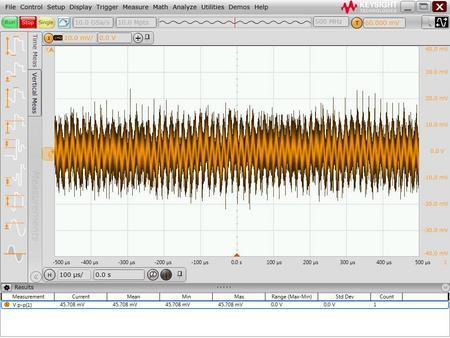

經過實際測試，發現測得的漣波雜訊的峰對峰值有很大改善，如下圖所示。但漣波雜訊的峰對峰值仍然有 40 多 mV，和開關電源廠商標稱的 <20 mV 仍有較大差異。

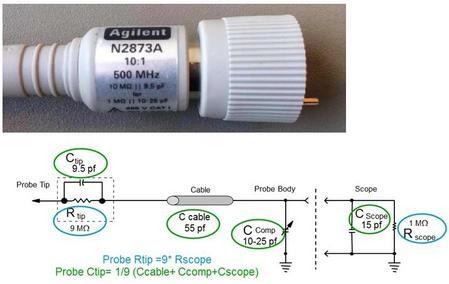

進一步檢查用戶使用的探棒的型號，發現使用的是示波器標配的 10:1 的被動探棒。如下圖所示。
10:1 的探棒會把待測信號衰減 10 倍再送入示波器，然後示波器再對被測信號進行 10 倍放大。這種探棒的好處是通過前面的匹配電路提升了探棒頻寬可以到幾百 MHz，而且擴展了示波器的量程，但是對於小信號的測量不是特別有利。 如果待側訊號幅度本身就小，再衰減10 倍可能就淹沒在示波器的底噪聲裡了，即使再做10倍放大，對於信噪比本身也是沒有改善的。所以對於電源漣波雜訊的測量應該儘量使用小衰減比的探棒，比如 1:1 的探棒。於是另外找了一個 1:1 被動探棒，這種 1:1 的被動探棒雖然頻寬不高（通常幾十 MHz），但衰減比小，對於小訊號測試非常合適。

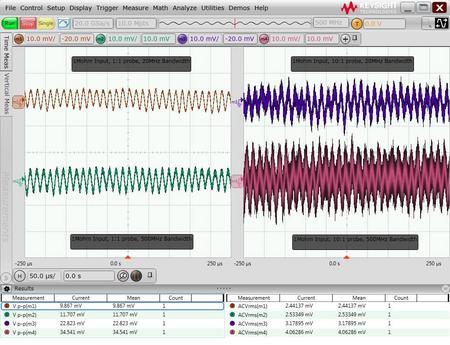

下圖是更換使用 1:1 的被動探棒後，和 10:1 探棒在不同頻寬限制下的對比測試結果。可以看到，使用 1:1 探棒並設置 20 MHz 頻寬限制後，測量到的漣波雜訊的峰對峰值只有不到 10mV，遠遠好過 10:1 探棒的測試結果。從1:1探棒的測試結果里可以看到清晰的紋波的波形，並且滿足用戶對於電源漣波雜訊 <20 mV 的預期。另外，我們也可以看到，頻寬限制對於雜訊峰對峰值也有一定的改善作用。
這是一個典型的電源紋波(ripple noise)測試的問題。我們通過使用短的地線連接、換用低衰減比的探棒以及頻寬限制功能使得紋波噪聲的測試結果大大改善。一般來說，影響電源紋波測試結果的影響因素按照重要性主要有以下幾個：
1、 前端連接線和地環路的長度：長的地環路會拾取更多開關電源的電磁輻射以及地噪聲，因此需要使用盡可能短的地線連接。
2、 探棒的衰減比：大衰減比的探棒會使得小信號幅度更加微弱，甚至淹沒在示波器底噪聲里，所以應該儘量使用1:1衰減比的探頭。
3、 頻寬限制：很多電磁雜訊和示波器的底噪聲都是寬頻的，設置合適的頻寬限制可以濾除額外的雜訊。很多電源漣波雜訊測試場合使用20 MHz 的頻寬限制，也有些晶片會要求測到 80 MHz 或 200 MHz 。
4、 測量量程：通常會在小量程檔下（比如 10 mv /格或 20 mv /格）進行電源紋波的測試。量程打得越大，示波器的底噪聲越高。但有些示波器的偏置範圍有限，在小檔位下時可能不能夠把被測的直流電壓信號拉回到螢幕中心附近進行測量，所以很多時候會使用示波器的 AC 耦合功能把直流隔離掉再進行漣波雜訊測試。
5、 輸入阻抗：很多示波器有50歐姆和1M歐姆的輸入阻抗選擇，通常50歐姆輸入阻抗下示波器的底噪聲更低。不過示波器連接大部分被動探棒時都會自動把阻抗切換到1M歐姆，只有連接主動探棒或同軸電纜時才可以設置為50歐姆輸入阻抗。

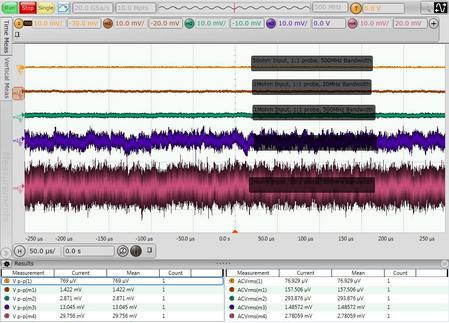

在進行實際測試之前，一個比較好的習慣是, 先檢查一下當前使用的設備和設置下的系統的底噪聲。下面圖中的 5 個波形分別是使用500M的S系列示波器在使用不同的探棒和頻寬設置下的底噪聲結果。波形從上到下依次為：
- 50 歐姆輸入阻抗，1:1探棒，500MHz 頻寬
- 1M 歐姆輸入阻抗，1:1探棒，20MHz 頻寬
- 1M 歐姆輸入阻抗，1:1探棒，500MHz 頻寬
- 1M 歐姆輸入阻抗，10:1探棒，20MHz 頻寬
- 1M 歐姆輸入阻抗，10:1探棒，500MHz 頻寬
其底噪聲的峰對峰值從不到1mV直到接近30mV，可見測試中探棒、頻寬、輸入阻抗設置的重要性。
如果手頭實在沒有合適的低衰減比的探棒，也可以參考下圖用 50 歐姆的同軸電纜用如下方式自製一個探棒。實際上就是把電纜的一頭接在示波器上，示波器設置為50歐姆輸入阻抗；電纜的另一頭剝開，屏蔽層焊接在被測電路地上，中心導體通過一個隔直電容連接被測的電源信號。這種方法的優點是低成本，低衰減比，缺點是一致性不好，隔直電容參數及頻寬不好控制。
另外，Keysight專門為電源漣波測試設計的探棒 N7020A，結合了低衰減比（1.1:1）、高頻寬（硬體 2 GHz，可以軟體設置頻寬限制）、兼顧測量需要和噪聲的阻抗匹配（探棒本身直流輸入阻抗為 50 k 歐姆，但示波器端是 50 歐姆輸入阻抗頻譜）、短地線（提供很低環路電感的焊接前端）、大偏置範圍（可以到 ±24V）、可以紋波和直流電壓同時測試等優點，適用於對於電源紋波測量要求比較高的您們。
秘訣 1：使用 50 Ω 示波器輸入，此輸入通常會有最低雜訊，您可以空值量測開始進行電源雜訊量測，便可知道示波器量測系統有多少雜訊。
秘訣 2：請勿使用超出所需的頻寬。
秘訣 3：盡可能使用較小的衰減比探棒，最好能使用 1:1 探棒。
秘訣 4：使用探棒偏移放大信號。
秘訣 5：如果選擇使用直流阻隔器，請明智地使用。
秘訣 6：請注意透過示波器的 50 Ω 端子（直流時為 50 Ω）來加載電源。
秘訣 7：使用 FFT 進行分析洞察。
秘訣 8：觸發可疑雜訊源並使用平均功能來消除不相關的雜訊。
秘訣 9：使用足夠頻寬來擷取難處理的暫態和雜訊。
秘訣 10：善用 N7020A 電軌探棒。
