光隔離探棒是什麼?優勢、應用與 Keysight 最新產品全面解析
2025-05-23

光隔離探棒是什麼?優勢、應用與 Keysight 最新產品全面解析



Keysight 全新推出!可有效隔離共模干擾,提升高速、高壓浮地訊號的量測精度與安全性的光隔離探棒,是應用於電動車、功率模組與高速開關訊號量測的最佳選擇!



光隔離探棒是什麼_全面解析




什麼是光隔離探棒?
Keysight 新品推薦!PS00xxA 系列光隔離探棒
◆ Keysight PS00xxA 系列光隔離探棒核心指標
◆ 高壓差動探棒 與 光隔離探棒比較
◆ 光隔離探棒的主要應用場景
 功率半導體/寬能隙半導體市場前景
光隔離探棒的典型測試案例—上管測試 (high-side MOSFET measurments)
實測影片:
利用 Keysight 光隔離探棒實現寬能隙半導體的雙脈衝測試
◆ 完整解析影片:電源完整性測試基本法 詳細說明與實測影片







什麼是光隔離探棒?


光隔離探棒是一種透過光訊號傳輸,將待測物(DUT)與示波器地線(Earth Ground)完全隔離的測試工具。這種設計能大幅降低共模雜訊,避免地環干擾,讓工程師在高壓、浮地、雜訊環境下,也能安全、精準量測微小訊號,是高壓系統量測不可或缺的利器。






 Keysight 新品亮相:PS00xxA 光隔離探棒系列


是德科技 Keysight 全新推出由品勛科技代理販售的 PS00xxA 系列光隔離探棒,專為寬能隙半導體/功率半導體(如 GaN、SiC)等高速開關元件量測所設計,適用於電動車逆變器、馬達驅動與功率轉換等應用,特別適合用於半橋與全橋架構下的雙脈衝測試,具備高頻寬與超高共模抑制能力。

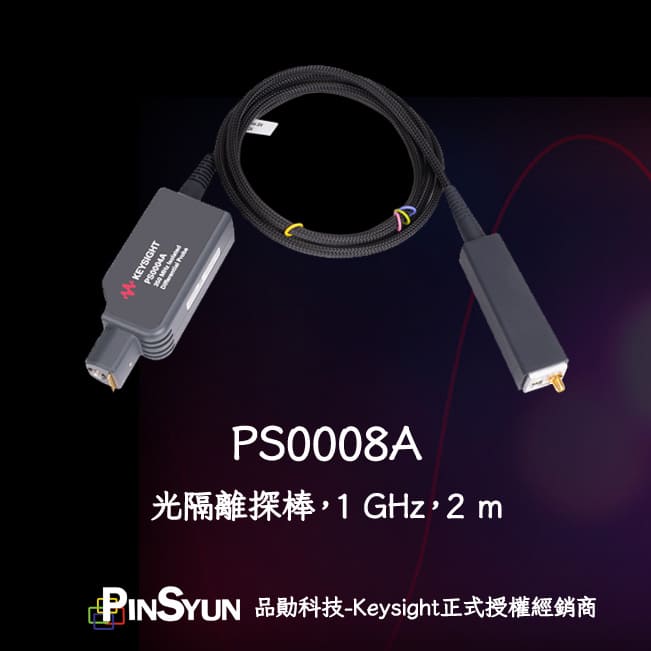

Keysight_光隔離探棒_PS0008A
圖1PS0008A 1GHz 頻寬光隔離探棒

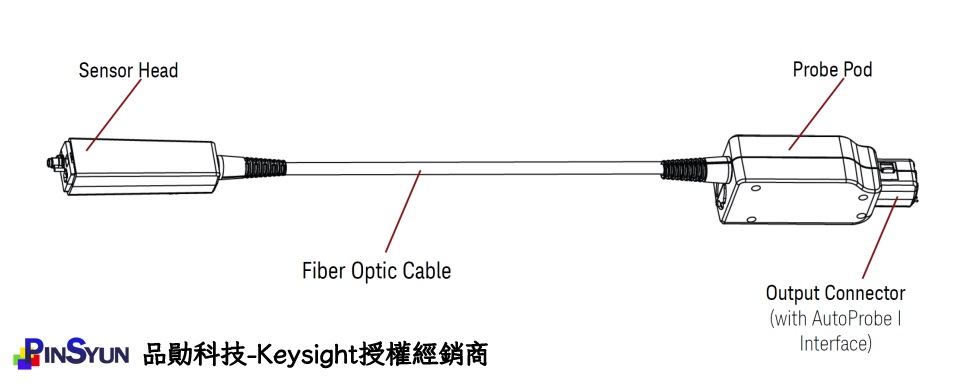

Keysight_光隔離探棒_探棒頭構造
 圖2:PS0004A/6A/8A 探棒頭構造





Keysight PS00xxA 系列光隔離探棒核心指標:


差分電壓 (Max Differential Voltage) +/- 2500V (AC peak + DC)
頻寬 (Bandwidth) 350 MHz, 700 MHz, 1 GHz
共模抑制比 (CMRR)
DC
100 MHz
1 GHz
160 dB
>85 dB
80 dB

CM Voltage Range +/- 60000 V





高壓差動探棒 與 光隔離探棒比較


傳統高壓差動探棒雖能測高壓,但在面對開關速度快、共模雜訊大的應用時,高壓差動探棒的表現明顯處於劣勢。光隔離探棒在以下四方面展現絕對優勢:


1. 頻寬更高:
高壓差動探棒通常設計用於處理高電壓信號,但它們的頻寬可能不如光隔離探棒。這意味著在需要高頻率訊號測量的應用中,光隔離探棒的高頻寬更能捕捉快速開關訊號


2. 更強的共模干擾抑制能力:
高壓差動探棒雖然設計用於量測差動訊號,並具一定共模抑制效果,但其效能會隨著頻率上升而迅速衰退;相較之下,光隔離探棒能在寬頻率範圍內維持極高的共模抑制比(CMRR),大幅提升對共模干擾的抑制效果。


3. 精度更高:
傳統差動探棒的共模與差模耐壓相同,當量測上管驅動訊號時,必須根據共模電壓設定較高的量測範圍,進而犧牲訊號解析度。光隔離探棒則在所有差模量測範圍內皆可承受高達 ±60000 V 的共模電壓,讓使用者可依實際訊號電平選擇最合適的前端量測範圍,顯著提升精度。


4. 測試更安全:
使用傳統高壓差動探棒進行高電壓量測時,使用者仍與高壓電路有電氣接觸風險。光隔離探棒因具備完整電氣隔離設計,可有效避免觸電危險,在處理極高電壓時提供更安全的防護。

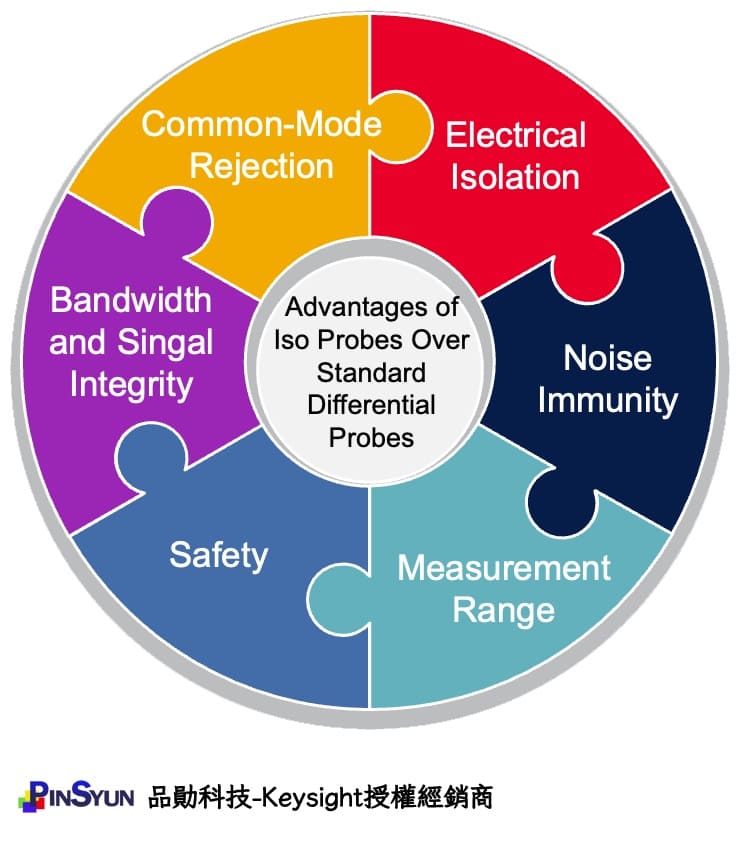

Keysight_光隔離探棒_VS_高壓差動探棒

圖3:光隔離探棒相於高壓差動探棒的優勢



光隔離探棒的主要應用場景

光隔離探棒主要應用於電動汽車、再生能源以及功率半導體領域。可用於 MOSFETs、IGBTs 以及寬能隙半導體 SiC、GaN 的測試。
  • 電動車功率模組測試
  • 再生能源轉換系統分析
  • 寬能隙半導體元件開關訊號測試(GaN / SiC)
  • 馬達驅動設計與 EMC 測試
  • 電流分流器測量應用


Keysight_光隔離探棒_應用產業

圖4:三大主要應用(電動汽車/再生能源/功率半導體)





功率半導體/寬能隙半導體市場前景


SiC 元件市場預計將在 2029 年達到超過 100 億美元,複合年增長率(CAGR)為 25 %。純電動車(BEV)仍將是 SiC 的主要市場驅動力。

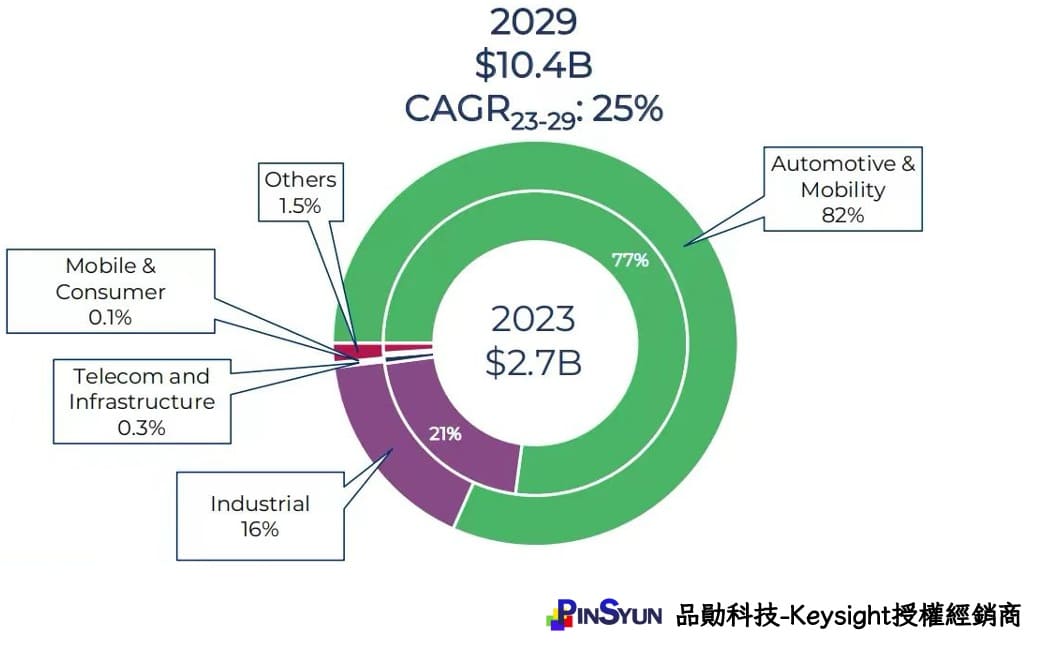

寬能隙半導體_Sic_市場

圖5:2023-2029 SiC 市場前景預測




提到 GaN,大家都會想到 GaN 充電器。在未來五年內,消費類應用(快充)將繼續佔據 GaN 功率元件市場的最大份額,並成為市場的主要驅動力。到 2028 年,這一領域將佔據總市場的 64 % 以上。

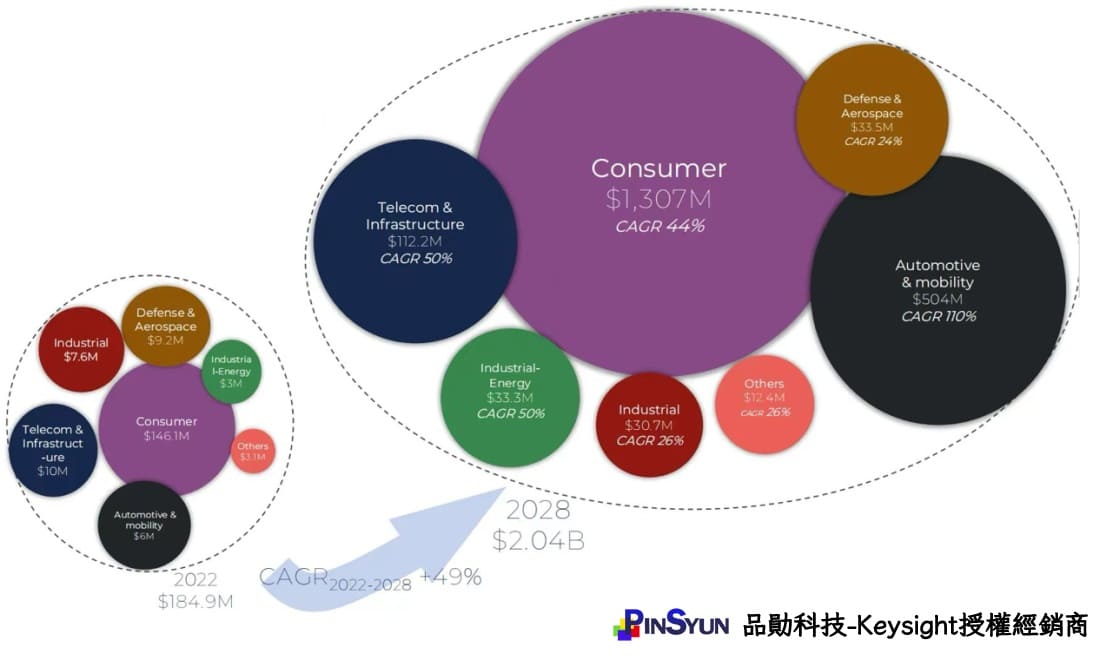

功率半導體_GaN_市場預測


圖6:2022-2028 GaN 市場前景預測
注:圖 5 和圖 6 來源:Power SiC and GaN Compound Semiconductor Market Monitor Q1 2024


光隔離探棒的典型測試案例—上管測試 (high-side MOSFET measurments)


針對上管(High-side MOSFET)的驅動訊號(Vgs)量測,傳統差動探棒會因共模壓抑能力差而出現嚴重震盪與雜訊,導致訊號失真。光隔離探棒可直接選用適合 2-15V 差模訊號的量測範圍,卻同時耐受高達 60000V 的共模電壓,實現真正乾淨的開關訊號量測。

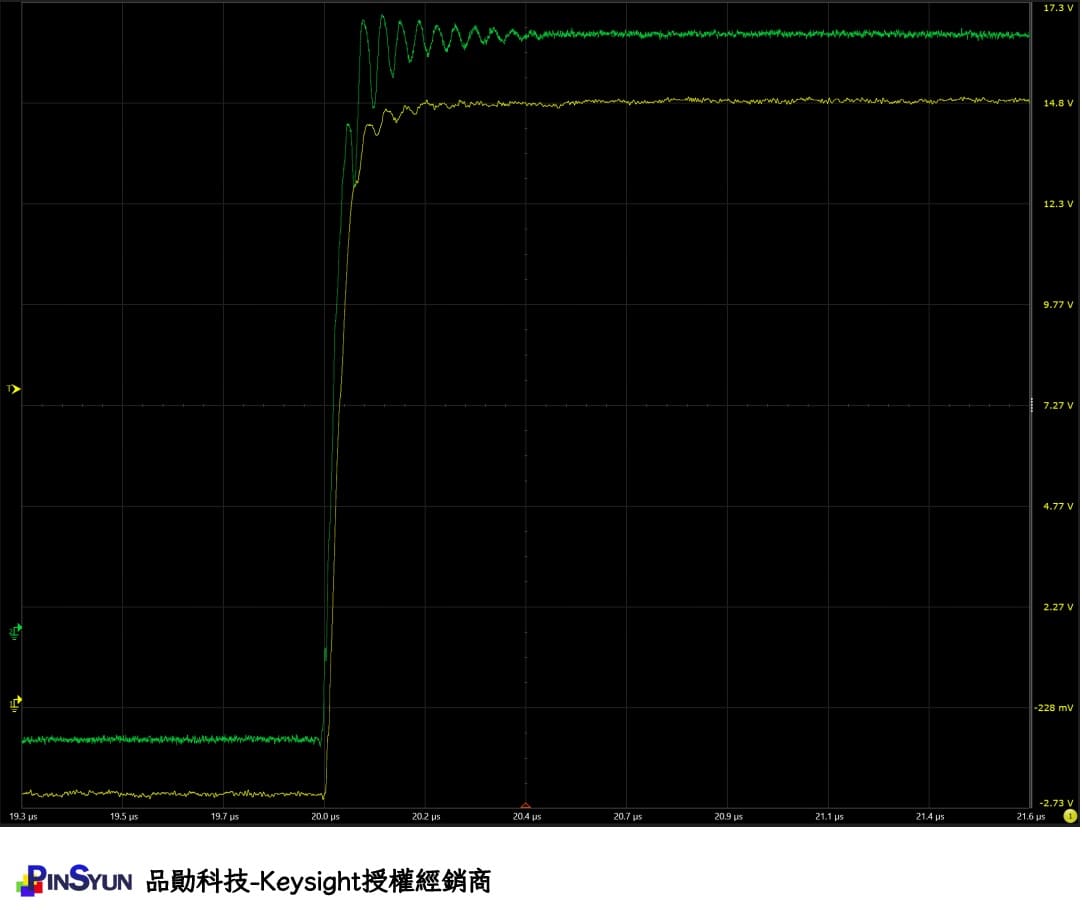

光隔離探棒_VS_高壓差動探棒

圖7:使用高壓探棒(綠色)和光隔離探棒(黃色)測Vgs 的對比

ATTENTION:不建議使用浮地方式節省成本,可能造成安全與量測風險。此外,由於示波器對地的電容問題,其共模抑制比(CMRR)通常較低。

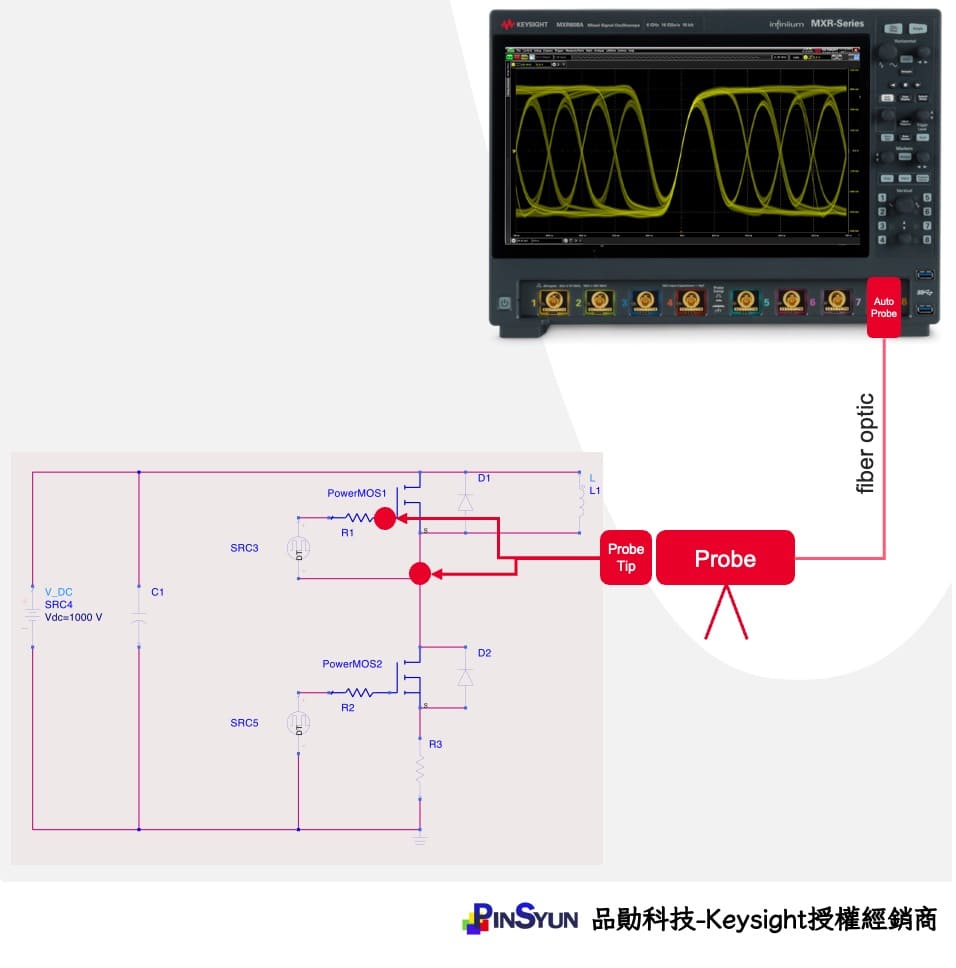

光隔離探棒_上管測試_連接圖

圖8:上管測量典型連接圖
( MXR/EXR 系列中端示波器搭配光隔離探棒)
注:Vgs 是指開啟功率半導體元件所需的電壓,而 Vds 是指元件上的電壓降,即在不損壞元件的情況下可以安全施加的最大電壓。




Keysight
PS00xxA 系列光隔離探棒具備 ±2500 V 差動電壓、最高 1 GHz 頻寬與高達 160 dB 的 CMRR,是高速、高壓浮地訊號量測的理想選擇。對於電動車、再生能源與功率半導體產業的工程師而言,這是通往下一代可靠電源測試的關鍵工具


查看實測影片


利用 Keysight 光隔離探棒實現寬能隙半導體的雙脈衝測試



* 查看產品介紹:Keysight PS00xxA 系列光隔離探棒



立刻查看


電源完整性詳細說明

電源完整性測試基本法 詳細說明與實測影片




** 品勛科技提供免費到府教育訓練、實機展示DEMO,歡迎右下角私訊或 留言詢價 **
