「電源漣波雜訊」如何影響電源完整性?五個Ripple Noise量測技巧
2024-12-19

「電源漣波雜訊」如何影響電源完整性?五個Ripple Noise 量測技巧



探討「電源漣波雜訊」(Ripple Noise)對電源完整性的影響,並提供五個實用的測量技巧,幫助工程師準確檢測和減少干擾。隨著低電壓供應(如3.3V、1.8V)廣泛應用,對電源質量的要求日益增加。文章介紹如何選擇低雜訊前端的示波器、示波器探棒。更推薦能有效捕捉高頻雜訊,確保電源系統穩定運行的示波器與電源探棒組合!



RippleNoise_漣波雜訊_量測技巧




本文包含以下部分,可點選快速連結(附操作  & 啦啦隊女神影片)

為什麼電源漣波雜訊會影響電源完整性?
◆ 電源完整性將面臨什麼挑戰?
◆ 技巧 1:選擇低前端雜訊的示波器
◆ 技巧 2:使用 1:1 探棒
技巧 3:選擇示波器的 50Ω 輸入端
技巧4:使用探棒偏移功能提升動態範圍
技巧 5:減少示波器和探棒對電源的負載

啦啦隊女神推薦影片,香香的~~
實際影片!HD3 示波器操作技巧影片集





為什麼電源漣波雜訊會影響電源完整性?


在積體電路設計中,電源是一項需要精密控制的資源。隨著經濟型微控制器市場的快速成長,電源分配網絡面臨越來越高的需求,導致供應電壓的降低。降低供應電壓有助於降低功耗,許多設計如今採用 3.3V、1.8V,甚至 1.1V 的供應電壓。而隨著供應電壓降低,其容許範圍也逐漸縮小,從 ±10% 降至 ±1% 至 ±5%。

因此,必須仔細檢測直流電源軌及電壓線路的質量與完整性。這些電壓軌上攜帶著漣波、雜訊和瞬變訊號。在解決這些問題之前,首先需要準確地測量它們,目標是確保電源軌乾淨穩定。這意味著我們需要測量比以往更小且更快速的交流訊號,這些訊號疊加在直流訊號之上。




電源完整性將面臨什麼挑戰?測量大直流訊號上的小交流訊號

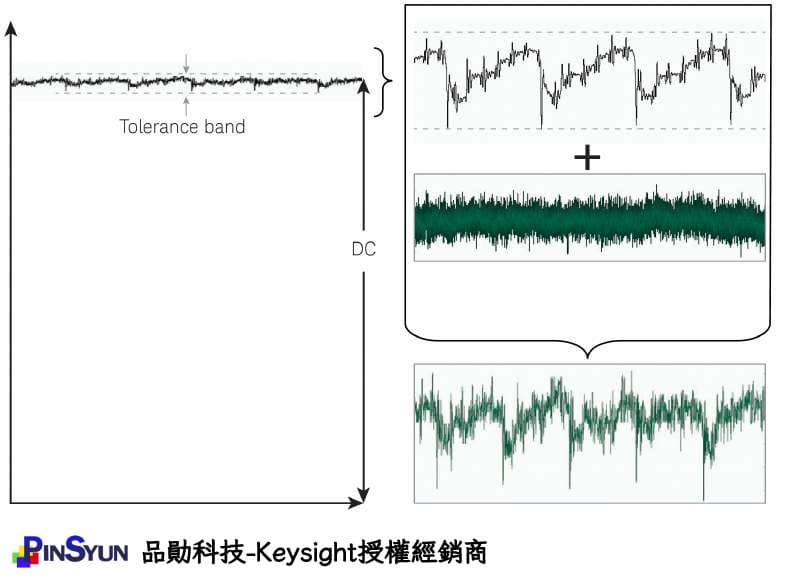

在您的電路中,直流訊號周圍存在一個容許範圍(如圖1所示)。只要訊號保持在這個範圍內,您的電源分配網絡 (PDN) 就算合格;如果超出範圍,則需要減少雜訊。不論如何,您都必須能夠觀察並測量直流訊號上的交流訊號。本篇應用文章旨在協助您獲得最佳的交流訊號測量結果


電源完整性挑戰_電源漣波雜訊_Ripple_noise



技巧 1:選擇低前端雜訊的示波器


所有示波器都會引入一定程度的雜訊,就像每個電子設計中都有固有的雜訊一樣,這是無法避免的現實。關鍵問題在於:示波器的雜訊有多大?示波器的雜訊會疊加在測量訊號上,直接影響測量結果。

市面上的示波器設計方式各不相同,有些為了降低成本使用便宜的元件,這類示波器的前端雜訊較高。而像
Keysight HD3 系列 這樣的高精度示波器,採用完全定制的元件,
專為電源完整性測量設計,前端雜訊低至業界最低。這確保了測量如電源軌漣波這類敏感訊號時,示波器不會對測量結果造成干擾。

在測量系統中,示波器的雜訊應該儘可能
,以免掩蓋真實訊號。


低雜訊_示波器_Keysight_HD3

Keysight_HD3_高解析示波器

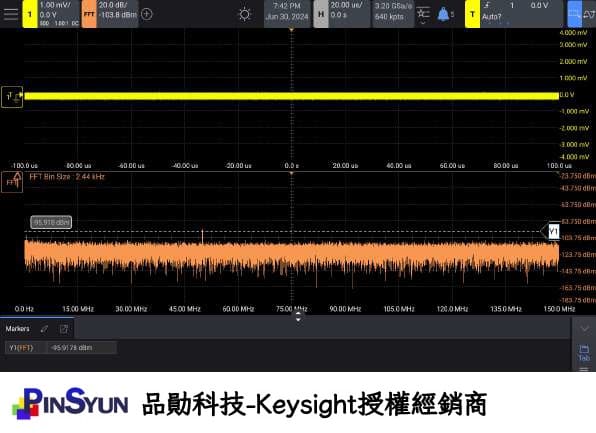

圖 2a(左側)顯示了在 Keysight InfiniiVision HD3 系列示波器的快速傅立葉變換(FFT)中,能夠捕捉到極低電壓的音調(53 µV),這是由於其低雜訊前端設計所致。在同級別的其他示波器中,這種音調甚至無法被看到,因為它們的雜訊底限太高。如果無法偵測到這些可能會干擾電源功能的小音調,就無法將其消除。圖 2b(右側)顯示了 HD3 系列,經過設計,具有極低雜訊的前端。



技巧 2:使用 1:1 探棒

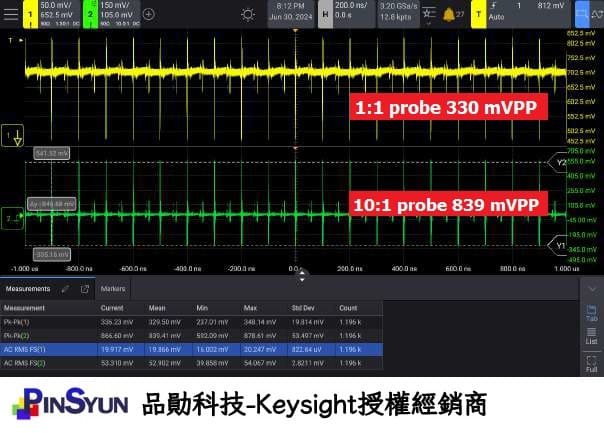

示波器探棒有多種衰減比,這個比率決定了訊號在示波器上顯示之前被分割的程度。例如,10:1 的探棒可以測量那些超過示波器最大輸入範圍的訊號,但同時會放大示波器雜訊對測量的影響。在圖 3 中,10:1 探棒和 1:1 探棒在相同的示波器設置下測量電源輸出的漣波,由於較高的衰減比造成訊號與雜訊比降低,10:1 探棒的測量結果會誇大至少 50 % ,相比之下,1:1 探棒能更準確地測量信號,特別是在雜訊容易成為問題的情況下(如圖 3 所示)。



不同探棒_示波器雜訊測試
圖 3。1:1 探棒和 10:1 探棒測量電源輸出漣波的雜訊比較。




技巧 3:選擇示波器的 50Ω 輸入端


示波器的測量路徑包含所使用的示波器、示波器的輸入終端(50 Ω 或 1 MΩ)以及接觸訊號的探棒。對於許多示波器來說,50 Ω 的輸入終端雜訊比 1 MΩ 輸入終端要低。圖 4 顯示了 50 Ω 輸入和 1 MΩ 輸入的基線雜訊。50 Ω(黃色)的雜訊明顯較小,在這種情況下是較好的選擇。

測量時,請先檢查示波器輸入端子在沒有連接探棒時的雜訊。接著,您可以接上探棒,並將輸入端接地(或在差動探棒上將輸入端接在一起),然後測量連接探棒後的基線雜訊。



50歐姆_1M歐姆_示波器前端比較



圖 4. HD3 示波器 50 Ω 輸入路徑上的基線雜訊與 1 MΩ 輸入路徑的比較



技巧4:使用探棒偏移功能提升動態範圍

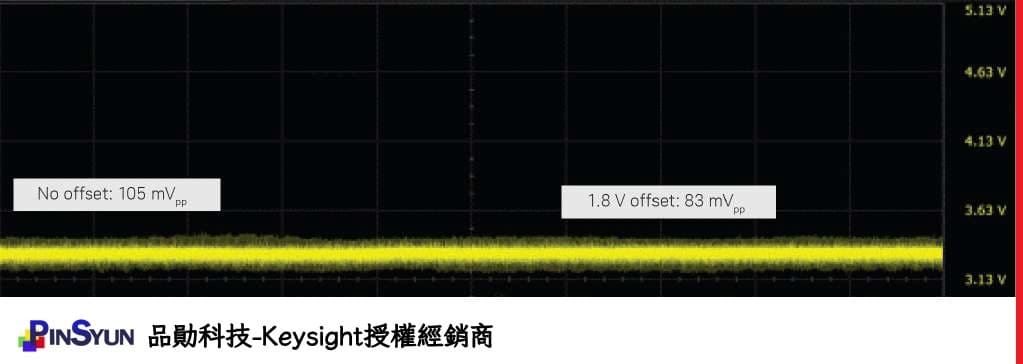

在直流電源上的漣波和雜訊通常比直流訊號小,這會導致一個小的交流訊號疊加在相對較大的直流訊號上。偏移(Offset)是一些示波器和主動探棒的功能,可以幫助您從測量的訊號中去除直流成分。圖 5 顯示了在 1.8 V 電源上使用和不使用探棒偏移的雜訊測量結果。

雖然大多數主動探棒都提供偏移功能,但通常具有較大的衰減比,這會增加示波器測量系統的雜訊。而且,雖然直流阻擋器可以阻擋直流成分,但也可能會阻擋訊號中的低頻內容。


探棒偏移_雜訊測量結果_比較圖
圖 5. 在無偏移和使用探頭偏移的情況下測量 1.8 VDC 電源上的雜訊。



技巧 5:減少示波器和探棒對電源的負載


每當示波器探測一個系統時,由於與系統的電性接觸,它就成為該系統的一部分。這種接觸會改變被測系統的行為,因為它創建了一條額外的接地路徑。在測量微小訊號時,其中一個目標就是盡量減少測量系統帶來的負載。在測量直流電源的情況下,一個常見的過度負載來源是當使用者將 50 Ω 同軸電纜接到電源和示波器的 50 Ω 輸入端時。

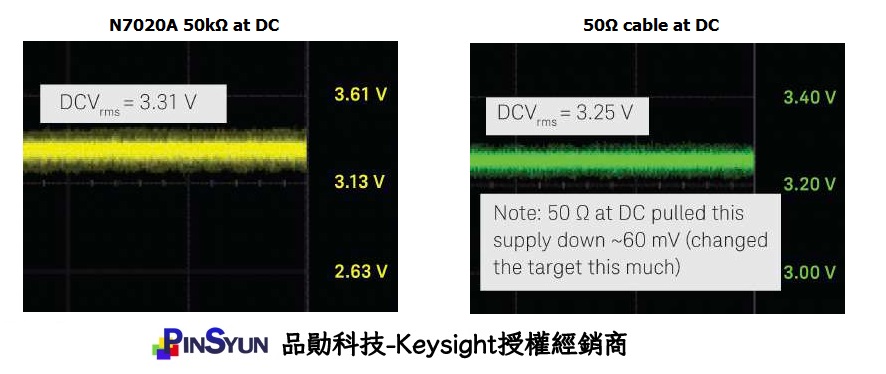

圖 6a 和 6b 顯示了電源軌測量的比較。首先,使用數位萬用電表(DMM)測量電源軌,結果為 3.31 V 。接著,使用 50 k Ω 輸入阻抗探棒測量,結果仍然為 3.31 V 。最後,直接將探棒連接到 50 Ω 示波器輸入端,發現電源電壓從 3.31 V 降至 3.25 V 。有些電源會有足夠的容量來驅動這額外的負載,但有些則不行。
這額外的負載可能會影響電源管理 IC 的行為



N7020A_VS_連接線_比較圖
圖 6a 和 6b 。 3.3 V 電源軌測量的雜訊比較,顯示輸入阻抗為 50 kΩ
左側為 50 Ω 輸入阻抗,右側為 50 Ω 輸入阻抗。



電源完整性專用!N7020A 電源探棒結合 HD3 系列示波器

Keysight_N7020A_Ripple_noise_電源紋波測試


上述技巧適用於各品牌示波器,但如果這些技巧與專門設計用來測量電源雜訊的工具結合使用時,效果會更好!N7020A 電源探棒 是首支專門為測量直流電源上的雜訊而設計的探棒。具有 1:1 的衰減比、±24 V 的偏移範圍,並且擁有 50 k Ω 的輸入阻抗。當與 Keysight HD3 系列示波器搭配使用時,N7020A 擁有 2 GHz 的頻寬,可以捕捉高頻雜訊和瞬態訊號,這些訊號可能會導致時鐘和數據抖動。使用 Keysight 的 N7020A 電源探棒HD3 系列示波器,您可以更輕鬆找到並分析以前無法察覺的直流電源的 AC 訊號,提供更深入的測量洞察力。




用示波器發現隱藏的訊號


HD3 系列示波器將高效能帶入日常應用,分辨率提升 4 倍,雜訊降低 10 倍,記憶體容量高達 25 倍,輕鬆進行精密測量。

HD3系列將 Keysight 領先業界的高效能示波器技術帶入高量產市場,實現從 200 MHz 到 1 GHz 的精確便攜測量。透過 UXR 系列的定制硬體技術,HD3 擁有市場上最卓越的解析度,垂直精度是競爭對手的四倍,雜訊則低至最多 10 倍。結合我們高速的波形更新率,以及比其他同類型示波器多 25 倍的記憶體,HD3 系列在同級別示波器中堪稱獨樹一幟!
