[新品報到] Keysight EL30000系列電子負載-入門的價格給您高檔的性能
2021-03-08

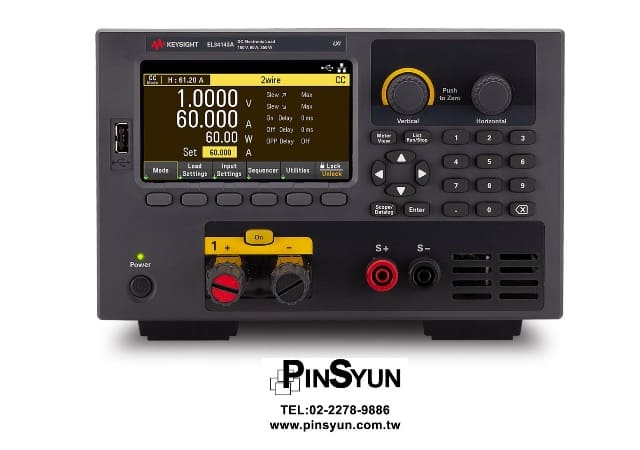

Keysight EL30000系列電子負載全新推出—入門的價格給您高檔的性能

全新推出經濟實惠高CP值的台式電子負載-EL30000系列:功率350W-600W,單通道及雙通道的機型。
內建的量測功能、資料記錄器、示波器等功能,可用於量測 MOSFET 和 IGBT 等寬頻隙半導體

原文出處: 是德科技KEYSIGHT

  Keysight全新推出的EL30000 系列單通道和雙通道直流電子負載,是設計和驗證消費性電源供應器、電池、電池模組、太陽能電池板、LED 驅動器和電源轉換器的最佳工具!
  作為電源工程師測試中必備的電子負載, EL30000系列價格定位在了入門級, 但不僅具備了CC,CV,CR 和恆功率模式,我們更是給它配備了高端、甚至分析儀級功能!功率在350W-600W的級別。

** 品勛科技提供免費到府教育訓練、實機展示DEMO,歡迎右下角私訊或留言預約 **

留下資料並成功預約即可於DEMO時獲得口罩收納盒



型號 通道數 電壓範圍 電流範圍 瓦數範圍
EL34143A 雙通道 0-150V 0-60A 350W
EL34243A 雙通道 0-150V 0-60A 300W


EL30000 series高精度、高速拉載

- 0.02%的電壓精準度
- 0.04%的電流精準度
- 低至130uA小電流模式
- 低至0.15V電壓下6A拉載
- 4.8MA/S的電流拉載斜率
型號 EL34143A
功率 350W
電壓範圍 0-15V
電流範圍 0-60A
保護響應時間 <5uS
15V量測電壓精度 0.02%+3mV
150V高量測電壓精度 0.02%+15mV
信號頻寬 30KHz
CC模式參數 精度 分辨率 斜率 滿量程@電壓
低量程 0.6A 0.04%+130uA 15uA 40KA/s 0.15V
中量程 6A 0.04%+2mA 100uA 400KA/s 0.15V
高量程 60A 0.04%+12mA 1mA 4.8MA/s 1.5V

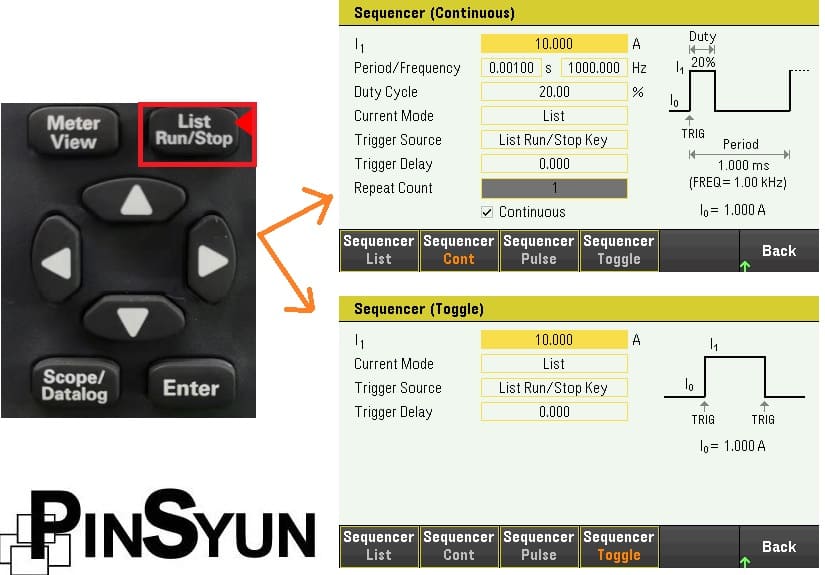

可在EL30000系列的前面板輕鬆實現圖形化波型編輯 !

波形編輯包括List、占空比可調方波、脈衝、鍵控(2狀態)四種模式。

 EL30000系列的示波器功能(Scope)


200KSa/s 高分辨率電壓和電流同步示波器取樣! 與波形功能同步使用,可輕鬆量測電源的瞬態響應等; 支援USB插入,並一鍵式波形保存至USB(長按面板的“Meter View”按鍵)!

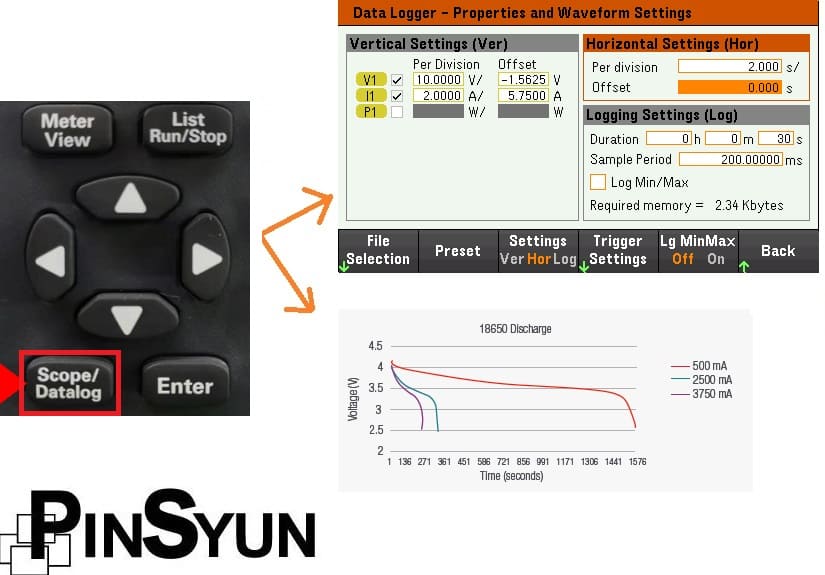

EL30000系列資料紀錄器功能(DataLog)

20uS至60S的數據間隔,5,000,000個數據和長達10,000小時的電壓和電流數據,通過面板即可完成譬如不同放電倍率下電池容量測量。數據(可選CSV格式)可一鍵式導出至U盤。

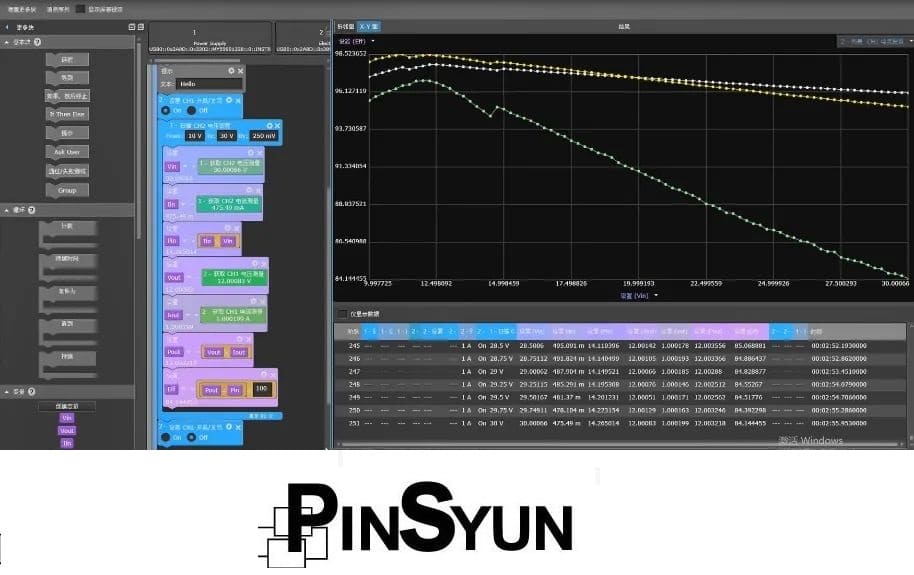

搭配Benchvue更是讓EL30000系列如虎添翼-自動化測試

通過Test Flow拖拽式自動化測試,不用多久,EL30000 竟然就完成了高達20000個點的效率曲線測試!!



↑ 9-30V轉12V,0.1V/0.1A為步進掃描效率曲線,準備PK下各種控制方式的BUCK-BOOST方案,21000個點的效率曲線,自動測試也就幾杯茶的功夫!

想了解更多?可參閱Keysight EL30000 series電子負載介紹影片


更多技術影片>>完成DC-DC在不同負載下輸出電壓隨輸入電壓變化曲線量測

* 建議搭配:E36200/E36300系列-可程式高精度直流電源供應器80W~400W
