技術規格
- Streamline Series USB Vector Network Analyzer P937XA 2-port, up to 26.5 GHz - Data Sheet
- Electronic Calibration (ECal) Modules for Vector Network Analyzers - Technical Overview
手冊
- Startup Guide for P937xA Streamline Series USB Vector Netw
- Installation Note, Licensed Functionality Upgrade Kit
選購 & 配置指南
- Streamline Series USB Vector Network Analyzer P937xA 2-port, Up to 26.5 GHz - Configuration Guide
- 網路分析儀 - 選購指南
型錄與競爭產品概述
- Streamline Series USB Vector Network Analyzers - Product Fact Sheet
- Streamline Series P9370A & P9371A USB Vector Network Analyzer - Product Fact Sheet
* [技術影片] 使用USB網儀搭配軟體執行介電系數分析

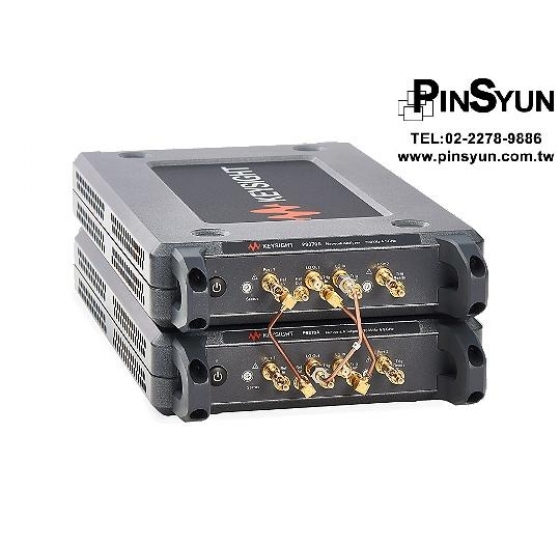

- P9371A 頻率: 300KHz~6.5GHz,雙通道(可堆疊為四通道)
- 輕薄、易攜、方便連接
- 顯著縮小測試儀器佔用的空間
- 300 kHz 到 6.5 GHz 的頻率範圍
- 可擴充測試埠數(最多 4 埠)
- 採用和是德科技高效能型 VNA 相同的 GUI 和量測科學
- 可搭配 N1500A 材料量測軟體執行介電常數分析 實際量測影片
- 支援所有電子校驗(ECal)模組
- 點我查看詳細規格
– 被動元件之手動測試 (EX. 天線,濾波器,電纜,轉接頭,適配器)
– 無線元件製造測試
– 航空航太工業製造測試
– 在機密的環境中評估/設計與驗證
Keysight 的USB VNA 在動態範圍、量測速度、追蹤雜訊、溫度穩定度上提供良好的性能。使用Keysight VNA相同的量測原理並採用相同晶片,讓Keysight Streamline USB VNA跟桌上型VNA獲得相似的測量結果。
- 測量速度:24 ms(201點,全2端口校準,100 kHz IFBW)
- 動態範圍:9 GHz時 > 114 dB, 20 GHz 時 > 110 dB(10 Hz IFBW)
- 追蹤雜訊:<0.003 dBrms(1 kHz IFBW)
- 穩定性:0.005 dB /℃至4.5 GHz
- 最小型的VNA,方便攜帶
- 頻率範圍可從300 kHz到26.5 GHz
- 能夠擴展測試通道(最多4 ports)
- 全面頻率和應用軟體升級
- 使用與Keysight VNA同等的GUI和量測原理
- 可搭配電子校正器(ECal,ex. Keysight N7555A),方便快速校正
如需更多資訊: 查閱配置指南
Calibration Documentation | |||
P9371A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) | ||
P9371A-A6J | ANSI Z540-1-1994 Calibration | ||
P9371A-UK6 | Commercial calibration certificate with test data | ||
Software | |||
S97007A | Automatic Fixture Removal Software | ||
S97010A | Time Domain Analysis | ||
S97082A | Scalar Mixer / Converter Measurements | ||
S97551A | N-port calibrated measurements | ||
User Documentation | |||
P9371A-2CD | Add CDs for the VNA software and I/O libraries |
