CX3300A/CX3300系列元件電流波形分析儀
CX3324A 元件電流波形分析儀,四通道(電流的示波器)
CX3300 系列元件電流波形分析儀(MCU/Memory/ DRAM/低功耗測試)
Video Preview

[操作影片] 使用CX3300資料紀錄功能來分析異常波形
庫存: 來電洽詢
主要特點

Keysight CX3324A元件電流波形分析儀,四通道(電流的示波器),1 GSa/s,14/16 位元

推薦適用於MCU/Memory/ DRAM/低功耗測試等新興記憶體,可輕鬆看到元件真實的脈衝響應,透過電流特性分析加快物聯網裝置的除錯和評估工作

* Keysight CX3324A主機功能特性

- 4 個類比通道,可用於電流和差動感測器及被動式探棒介面轉接器
- 頻寬選項:50 MHz、100 MHz、200 MHz 的頻寬(可升級)
- 記憶體深度選項:每通道 16 Mpts、64 Mpts 和 256 Mpts
- WXGA 14.1 吋電容式多點觸控螢幕
透過電流特性分析加快物聯網裝置的除錯和評估工作
- 藉由深入分析電流和電壓波形,擴展您在低功耗設計中的優勢

* Keysight CX3324A量測功能

- 14 位元或 16 位元寬動態範圍
- 專為擷取低雜訊電流感測器輸出進行最佳化
- 1 GSa/s 取樣率和最大 200 MHz 頻寬
- 具有熟悉的觸發器類型和數學運算功能

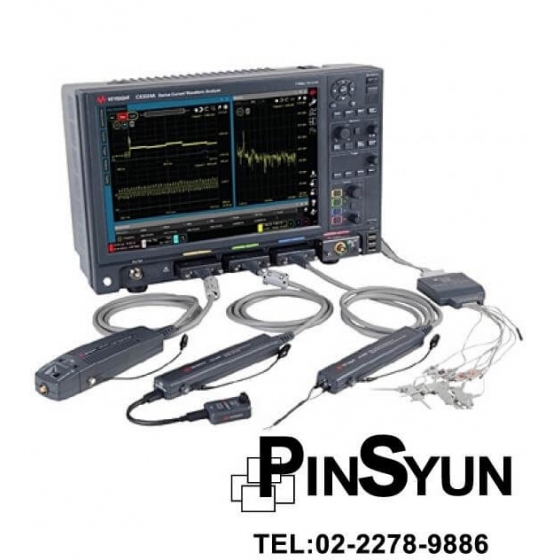

* Keysight CX3324A具有電流感測器、差動感測器和轉接器(選配的配件產品)

- 電流感測器:

- CX1101A:40 nA to 1 A (10 A with CX1206A) / 100 MHz
- CX1102A:40 nA to 1 A / 100 MHz
- CX1103A:(150 pA to 20 mA) / 200 MHz
- CX1104A:1 μA to 15 A / 20 MHz

- 差動感測器:CX1105A:1 μA to 100 A (depending on a shunt resistor) / 100 MHz
- 轉接器:CX1151A:Max. 8V (Max 80V with 10:1 probe) / 300 MHz
- 數位通道:CX1152A(僅限 CX3324A):10 input, ± 25 V, 8-channels

* Keysight CX3324A分析功能

- 「隨處」放大功能,可支援深度波形分析
- 自動電源和電流特性分析
- 統計分析:直方圖,CCDF
- 頻譜分析(FFT)
- [操作影片] 使用CX3300資料紀錄功能來分析異常波形




* 查閱量測白皮書:點閱物聯網裝置功耗測試白皮書
* 查閱量測白皮書:點閱透過電流特性分析加快物聯網裝置的除錯和評估工作白皮書
* 查閱量測白皮書:從超低微功率電源效率分析著手來優化IoT功耗
* 查閱量測白皮書:寬禁帶功率元件的驅動設計揭秘

* [應用文章] 利用keysight CX3300快速找到MCU/FPGA偶發異常信號並執行故障分析測試


#Memory #DRAM #MCU/ 低功耗測試專家 #TWS

* 關於CX3324A

  CX3324A 為4 通道機型,可滿足需要兩個以上通道來量測電流波形的工程師和研究人員。物聯網(IoT)使用多種裝置來感測、處理資料,並連接網路。因此,IoT 裝置中的嵌入式電子元件的數量大幅增加。藉由分析電源的電流和電壓特性,工程師可深入了解裝置的運作情形,以便改善電路設計效能並進行最佳化,確保產品能夠可靠地運作。
  Keysight CX3300A 系列是多合一量測與分析解決方案,可協助您輕鬆排除電軌、電力輸送網路和電源完整性挑戰。CX3300A 系列整合了示波器的頻寬和取樣率、數位萬用電錶的靈敏度,以及資料記錄器的長時間量測記錄功能,向您呈現準確的電壓與電流波形。

* Keysight CX3300A異常波形分析功能

  異常波形分析功能是 Keysight CX3300A 波形分析儀內建的機器學習技術,可協助您擷取超過 1 TB 的重複電壓與電流波形。您可立即找出並分析波形中斷斷續續的異常信號和事件,這是人工無法做到的工作。透過異常波形分析功能,您可加速在主機或 PC 上進行特性分析、驗證和除錯。

* 關於CX3300系列

  CX3300 系列元件電流波形分析儀具有最大 200 MHz 的頻寬和最大 1 GSa/s 取樣率,可透過電流或差動感測器來擷取量測到電流波形。它能以 14 或 16 位元解析度擷取量測到的波形。為維持電流和差動感測器的低雜訊感測功能,這台主機可在如此寬的量測頻寬下將雜訊降到最低。
  WXGA 14.1 吋多點觸控螢幕提供夠大的視野,讓您能同時查看波形與分析結果。先進的 GUI(圖形操作介面)和熟悉的量測功能,讓使用者能更快上手,降低學習曲線。各式各樣的內建分析工具可提昇特性分析、除錯效率,並加快洞察元件特性的速度。

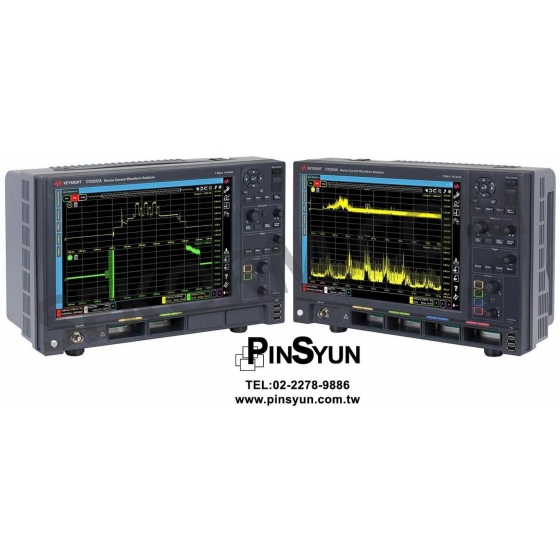

  CX3300 系列主機有 2 通道(CX3322A)和 4 通道機型(CX3324A)可供選擇 ,以便因應特定的應用、預算和數位通道能力要求。只要購買必要的授權,便可將記憶體深度和主機最大頻寬升級。CX3300 主機為功能強大的全新桌上型量測儀器。
  CX3300 系列專用配件為低雜訊電流感測的必備要件。共有 5 種不同的電流和差動感測器,涵蓋 100 pA 到 100 A 的寬廣量測範圍,並提供高達 200 MHz 的頻寬。感測器接頭讓電流感測器能簡單可靠地與待測物相連。利用低雜訊被動探棒轉接器,您可使用示波器常用的被動探棒,以 14 位和 16 位元解析度來量測動態電壓。4 通道主機(CX3324A)可容納 8 個 10 MΩ 輸入阻抗的數位通道。
  藉由使用被動式探棒介面(CX1151A)和電流感測器(CX1101A、CX1102A、CX1103A、CX1104A)或差動感測器(CX1105A),您可執行電源量測。備有不同頻寬選項(50 MHz、100 MHz 和 200 MHz)和記憶體深度選項(16 Mpts、64 Mpts 和 256 Mpts)供您選擇。您可將 8 通道數位通道(CX1152A)選項與此 4 通道機型(CX3324A)搭配使用,以獲得更大的觸發靈活性。
