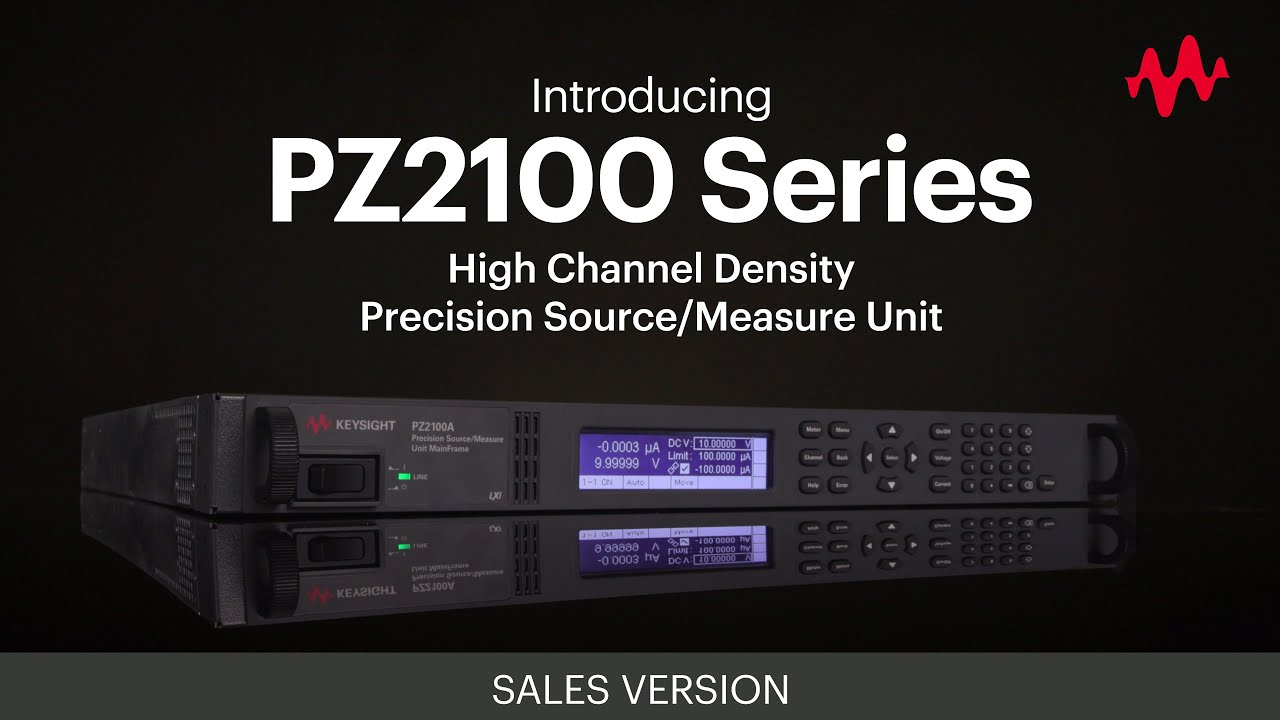

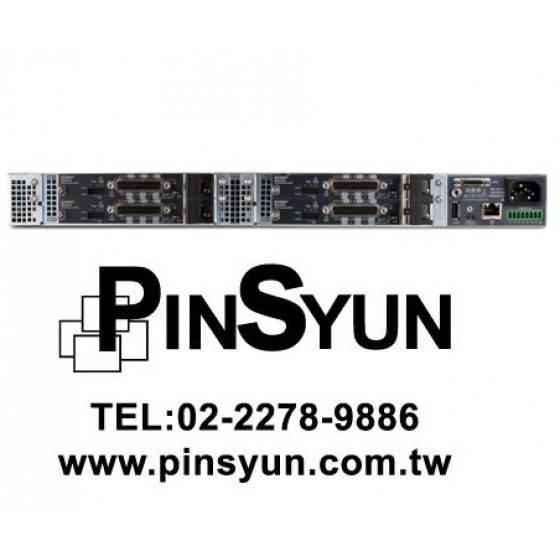

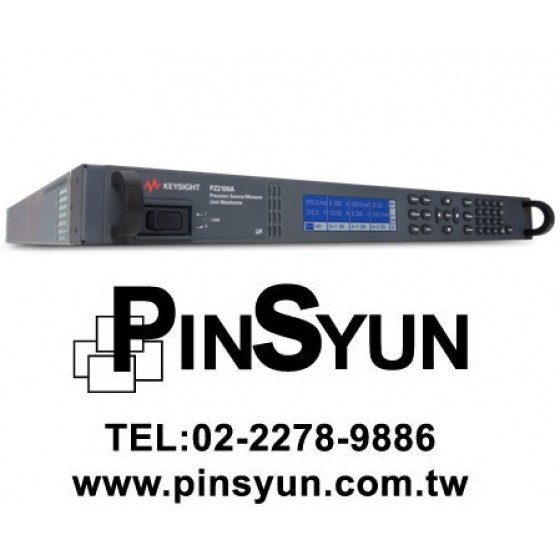

Keysight PZ2100A 高密度精密電源電錶SMU主機（4 插槽，1U）

雷射二極體、VCSEL、半導體元件、被動元件等應用推薦使用Keysight PZ2100A 是精密型電源量測設備 (SMU) 主機，可在有限的1U高、全寬度機架空間中，緊密整合最多20個SMU通道，還提供具最佳效能的靈活模組選項

Keysight PZ2100A 高密度精密電源電錶SMU主機主要技術規格

- 通道密度是傳統 SMU 的 20 倍，可在 1U 高、全寬度機架中提供 20 個通道
- 提供 5 種 SMU 模組選項，以及整合式脈衝產生器/數位轉換器，讓您能靈活地進行擴充
- 單機解決方案，同步準確度小於 100 ns，最多支援 20 個通道

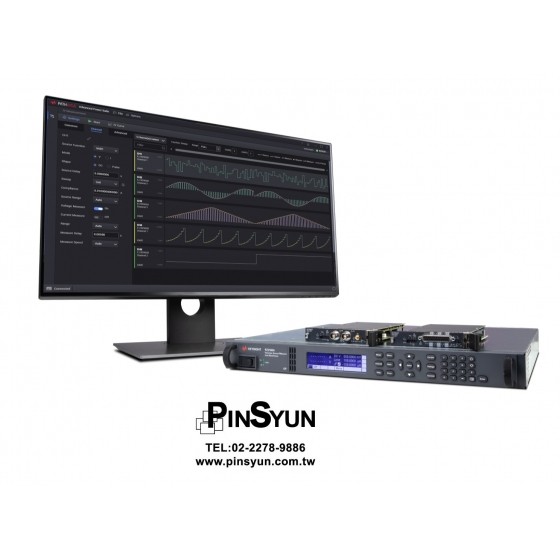

- 配備 PathWave 基本和進階控制軟體，可提供出色的操作和使用者體驗
- 人性化的圖形操作介面，方便您同時管理最多 20 個通道

* 延伸閱讀：查看搭配使用的高解析度SMU模組、高速SMU模組、高通道密度SMU模組
* 延伸閱讀：查看其他電源量測設備

主要規格

Keysight PZ2100A 是精密型電源量測設備（SMU）主機，可在有限的 1U 高、全寬度機架空間中，緊密整合 20 個 SMU 通道，並提供具最佳效能的靈活模組選項。它支援各種資源，例如 Keysight PZ2110A 精密型電源量測設備、PZ2120/21A 高速電源量測設備和 PZ2130/31A 高通道密度電源量測設備；此外，它還提供多種儀器功能，例如脈衝產生器和數位轉換器，以及精密型電壓與電流量測，以滿足各種不同應用的需求。 PZ2100A 有 4 個插槽，可任意混合配置不同的模組，以提供靈活的擴充性。

支援更多不同的應用，從直流量測到動態量測

Keysight PZ2100 系列提供多合一 SMU 模組，緊密整合了脈衝產生器/數位轉換器功能，以及傳統的 SMU 功能。
其脈衝產生器可實現最窄僅 10 μs 的窄脈衝量測，而數位轉換器模式則可以高達 15 MSa/s 的取樣率進行快速動態量測。
自動調整量測範圍功能可在直流量測中提供寬廣的動態範圍，而無間斷電流量測範圍功能則可提供寬廣的動態範圍，即使在進行動態量測時也是如此。
有了這些功能，PZ2100 系列不需要任何額外的儀器，便可因應各種不同應用的要求，從傳統的靜態直流量測（10 fA 的高解析度），到新興的動態/脈衝量測。

訂購資訊

類型	型號	說明
主機	PZ2100A	精密型 SMU 主機，4 插槽，1U
高解析度SMU	PZ2110A	精密型電源量測設備，1.25 MSa/s，10 fA，210 V，315 mA 直流/脈衝
高速 SMU	PZ2120A	精密型電源量測設備，1 MSa/s，100 fA，60 V，3.5 A 直流/10.5 A 脈衝
高速 SMU	PZ2121A	精密型電源量測設備，15 MSa/s，100 fA，60 V，3.5 A 直流/10.5 A 脈衝
高通道密度 SMU	PZ2130A	5 通道精密型電源量測設備，100 pA，30 V，500 mA 直流
高通道密度 SMU	PZ2131A	5 通道精密型電源量測設備，500 kSa/s，10 pA，30 V，500 mA 直流/脈衝

必備軟體

PW9251A PathWave IV Curve 軟體	作業系統	Windows 10：32 位和 64 位元（專業版、企業版、教育版、家庭版） Windows 8、8.1：32 位和 64 位元（專業版、企業版、核心版）
	CPU	1 GHz 或更快（建議 2 GHz 或更高），Intel Core i5（或同等級產品）
	記憶體	1 GB（32 位元）或 2 GB（64 位元）（建議 3 GB 或更大）， Intel Core i5（或同等級產品）
	顯示解析度	檢視單一儀器時，建議的最低解析度為 1280x1024 （如需檢視多部儀器，建議設定較高的解析度）
	介面	USB、GPIB、LAN
