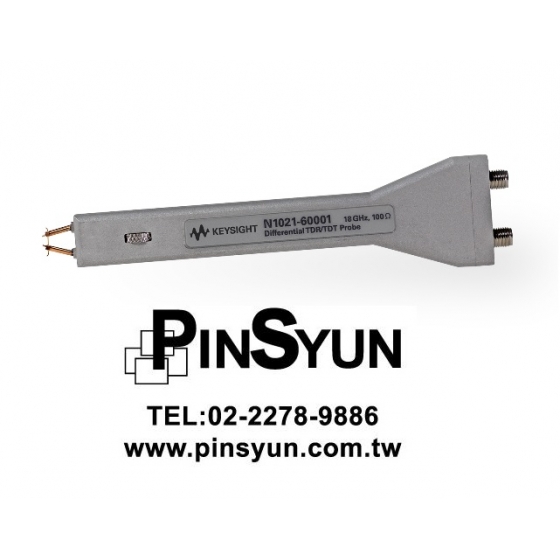

Keysight N1021B 18GHz差動式 TDR/TDT 探棒套件

推薦使用頻寬18GHz，可做為 Keysight 54754A 等 TDR/TDT 模組，與印刷電路板 (PCB) 及缺乏共通同軸高頻接頭之元件的介面的N1021B Differential TDR/TDT Probe Kit

* N1021B 差動式時域反射和時域傳輸

- 頻寬為 18 GHz
- 100 歐姆的標稱差動阻抗
- 可變的探針間距： 0.0-2.54 mm
- 彈簧探針，可獨立進行 Z 軸移動

* N1021B 差動式 TDR/TDT 探棒套件

Keysight N1021B 是符合人體工學設計的手持式探棒，可做為 Keysight 54754A 等 TDR/TDT 模組，與印刷電路板 (PCB) 及缺乏共通同軸高頻接頭之元件的介面。內建滾輪可調整差動探棒頭間的距離，以良好接觸焊墊或間距從極窄 (0.5 mm) 到典型 IC 接腳 (2.54 mm) 的存取點。
處理高速差動電氣通道的工程師，可分析待測裝置 (DUT) 在何處導致反射，而對設計信號完整性 (SI) 造成不良影響。印刷電路板 (PCB) 的製造商，可控制各批次生產間的製程穩定一致性，和/或找出短路、開路或其他瑕疵的位置。
Keysight N1021B 探棒可搭配下列項目使用：a) 產業標準的 Keysight 86100C Infiniium DCA-J 寬頻示波器主機、 b) Keysight 86100C-202 增強阻抗與 S 參數軟體，以及 c) Keysight 54754A 差動與單端 TDR-TDT 模組。Keysight N1021B 探棒可在待測裝置 (DUT) 中，開始進行小型電氣步進，和/或接收響應，響應會在時域中或做為 S 參數處理與顯示 (SDD11、SDD22、SDD21 或 SDD22)。時域量測可顯示反射的電壓，或觀察到的阻抗對時間或距離。S 參數量測包括振幅、相位與群組延遲。
