網路分析儀

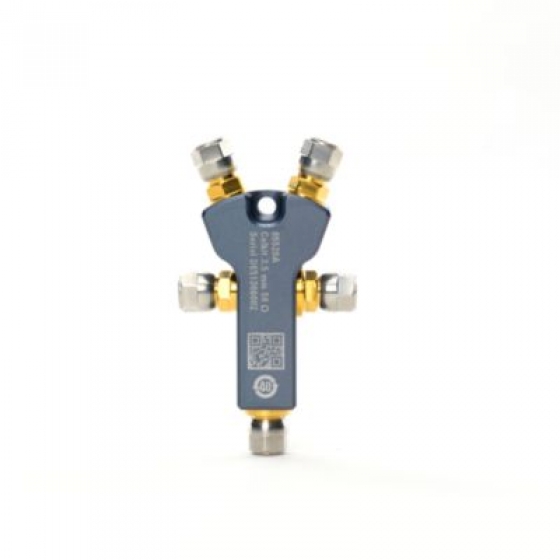

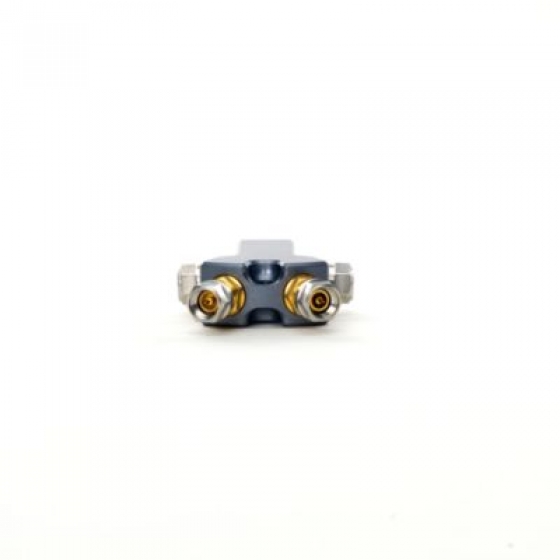

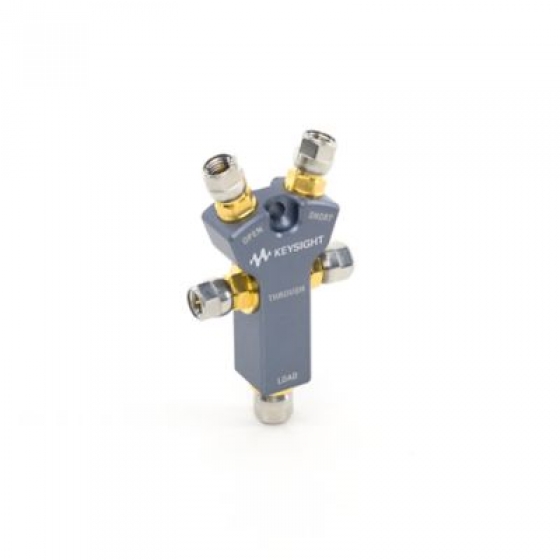

85520A 四合一機械校正器, 直流到26.5GHz, 3.5mm(公頭)

Keysight 85520A 四合一機械校驗套件模組非常小巧,可提供開路、短路、負載和直通校驗。 該模組體積小、重量輕而且易於操作。 直通校驗讓使用者能夠輕鬆校驗非插入式元件,例如:纜線或配備母頭對母頭接頭的濾波器。 執行直通校驗時,可使用 85520A 直通校驗套件。

* 延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

目前上市/現已支援
庫存: 來電洽詢
主要特點

Keysight 85520A 四合一機械校正器, 直流到26.5GHz, 3.5mm(公頭)

推薦使用85520A四合一的機械校正套件,頻率可到26.5GHz,3.5mm公頭,50歐姆,體積小、重量輕而且易於操作

Keysight 85529A主要技術規格

- 透過 3.5 mm 型 (公頭) 50 Ω 提供開路、短路、負載和直通校驗
- 直流至 26.5 GHz
- 開路相位誤差:0 至 5 GHz ≤ 1.5°,5 至 15 GHz ≤ 3.0°,15 至 26.5 GHz ≤ 4.5°
- 短路相位誤差:0 至 5 GHz ≤ 1.0°,5 至 15 GHz ≤ 2.5°,15 至 26.5 GHz ≤ 4.0°
- 負載回返損耗:0 至 5 GHz ≥ 42 dB, 5 至 15 GHz, ≥ 36 dB, 15 至 26.5 GHz, ≥ 32 dB
- 高 x 寬 x 深 ~ 68 x 37 x 14 mm

* 可搭配使用的網儀:
- 桌上型E5063A:ENA 系列網路分析儀
- 桌上型E5061B:ENA 系列網路分析儀
- 手持式系列:FieldFox 手持式微波分析測試儀
- 攜帶型:USB 網路分析儀

* 延伸閱讀:查看更多其他校正器
* 延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學



Keysight 85520A 四合一機械校驗套件模組非常小巧,可提供開路、短路、負載和直通校驗。 該模組體積小、重量輕而且易於操作。 直通校驗讓使用者能夠輕鬆校驗非插入式元件,例如:纜線或配備母頭對母頭接頭的濾波器。 執行直通校驗時,可使用 85520A 直通校驗套件。


* 延伸閱讀:[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

庫存量:來電洽詢


85520A-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
85520A-A6J ANSI Z540-1-1994 Calibration
85520A-UK6 Commercial calibration certificate with test data
