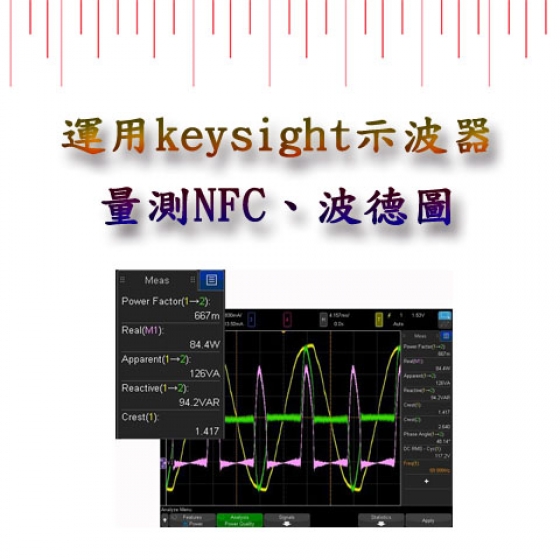

[技術文章] 運用keysight示波器執行頻率響應分析、波德圖


熱門話題!運用keysight示波器量測頻率響應分析、波德圖

示波器可以說是工程師必備的產品,不過您的示波器可以做到什麼程度呢?

您相信一台示波器即可完成頻率響應分析(波德圖)的測試嗎?

現在只需要使用一台keysight示波器,即可完成測試!!!!



庫存: 來電洽詢
主要特點

一台可以當頻率響應分析儀用的示波器,輕鬆取代波德圖機!

推薦使用keysight InfiniiVision X系列示波器,使用電源測量選配可輕鬆執行PSRR、頻率響應分析(波德圖)

示波器是最重要的電源測試和表徵工具。目前,是德科技(keysight/原安捷倫) InfiniiVision 3000T4000X 和 6000X全新EXR系列示波器使用電源測量選配支持的電源測量項目。

頻率響應分析是Keysight是德科技(原安捷倫)獨有的測量功能,它包括控制環路響應(波德圖)和電源抑制比(PSRR)。此類特定的頻率響應測量通常是由低頻網絡分析儀完成,但是由於是德科技keysight的InfiniiVision  X 系列(3000T4000X6000X全新EXR系列)示波器內置了函數/任意波形產生器,所以也可用於此類測量。


* 延伸閱讀:Keysight 示波器總覽


立刻查看 使用Keysight示波器進行頻率響應分析及PSRR量測 白皮書

使用keysight示波器可做開關電源設計穩定度的量測,利用內建的訊號產生器來量測Gain Margin,Phase Margin!!

示波器是當今工程師測試和表徵電源設計最基礎的測量設備。是德科技keysight InfiniiVision X系列是業界唯一一款可以自動測量環路回應的示波器,通過和是德科技keysight網路分析儀測試結果對比,增益和相位測試結果都非常接近。

因此我們可以說,只要一台keysight示波器就可以完成波德圖測試、NFC測試!!!


備註:使用 Keysight InfiniiVision DSOX3000T or 4000X  or 6000X全新EXR系列示波器(多達八個類比通道)執行控制環路回應測試,需要示波器配置有功率測量選配。示波器在執行控制環路回應測量時將會自動打開 WaveGen。建議使用兩個 1:1 被動探棒(例如N2870A)。示波器WaveGen (keysight示波器內建)輸出到電源回饋網路之間耦合併隔離輸入干擾信號,需要使用隔離變壓器,例如 Picotest J2101A 注入變壓器。



使用示波器執行頻率響應分析(波德圖)影片:





使用示波器執行NFC測試影片:

立刻查看 使用Keysight示波器進行頻率響應分析及PSRR量測 白皮書



現在只需要使用一台keysight  DSOX3000T or 4000X  or 6000X全新EXR系列,即可完成示波器NFC、波德圖測試!!!!
