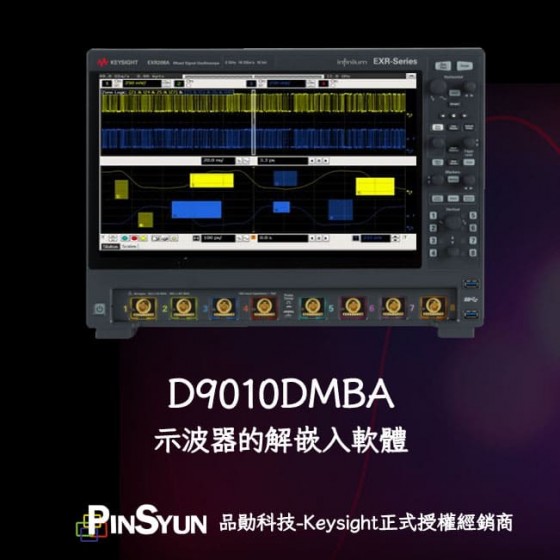

Keysight D9010DMBA 解嵌入軟體（PrecisionProbe、InfiiniSim Basic），適用於 Infiniium 示波器

D9010DMBA 包含兩款工具：PrecisionProbe 與 InfiniiSim Basic，設計用來從量測數據中去除纜線及夾具的影響。

- PrecisionProbe：可用於分析探棒或纜線的響應特性。
- InfiniiSim：則能從量測數據中模擬並排除探棒或纜線的干擾。

◆ 此軟體適用於所有 Infiniium 示波器。



為什麼要解嵌入？

一個測量系統的準確度，往往取決於最薄弱的環節。用戶可能花費數十萬元購買測試與量測設備（例如示波器），但卻忽略了纜線這個薄弱環節的影響。現在，示波器廠商已提供去嵌入軟體來強化這些弱點。然而，要正確進行去嵌入，必須具備纜線的詳細特性化資訊，並生成對應的 S-參數文件。這需要透過 TDR 或 VNA（向量網路分析儀） 來完成纜線特性化的測量。這兩種方法雖然都能提供準確的特性與 S-參數，但也需要耗費額外的時間、儀器知識，以及更多測試設備的投資。

當我們選擇忽略纜線損耗時，往往是因為考量到所需的時間、知識以及額外設備的投入成本。然而，這樣的忽略可能導致示波器實際測量的結果反映的是纜線的問題，而非您真正想要測試的裝置，因為纜線損耗可能會對測量結果產生主導影響。即使在最理想的情況下，您可能只會特性化一到兩條纜線，並利用這些纜線的 S-參數文件 來補償其他類似纜線的損耗。但這樣的做法卻可能放大纜線之間的特性差異，因為實際纜線的特性可能與您測量的「黃金纜線」存在明顯差異。

探棒和纜線本身就具有損耗特性，且彼此間的特性很少完全相同。有時候，這些損耗可能非常顯著，甚至偏離理想的平坦頻率響應，導致測量結果出現誤差，甚至損失重要的信號裕量。為了補償這些損耗，示波器廠商通常會使用 DSP 校正技術，針對探棒引入的損耗進行補償。然而，如果探棒的特性與原始模型有差距，或是特性因時間而漂移，這樣的補償反而可能使測量結果更加不準確。

當您使用自製探棒或探棒頭時，雖然提升了便利性，但也讓示波器廠商無法為您的探棒配置提供「黃金補償」。因此，自製探棒通常未經校正，測量結果雖方便卻可能不夠準確。另外，您可能會在探棒放大器與探棒頭之間添加元件，例如延長用的纜線或切換矩陣。這樣的新增元件會導致測量系統的誤差增加，因為探棒放大器與探棒頭的補償是針對原本的模型設計，但新增的元件並未納入這個模型。結果是，您必須接受新增元件引入的誤差，或花時間特性化這些元件。然而，每次都進行元件評估非常耗時，而不進行特性化又會導致信號裕量損失（例如更高的抖動、更小的眼圖開口、以及更慢的上升時間）。這也可能是模擬測量數據與實際測量結果之間存在差異的原因之一。
