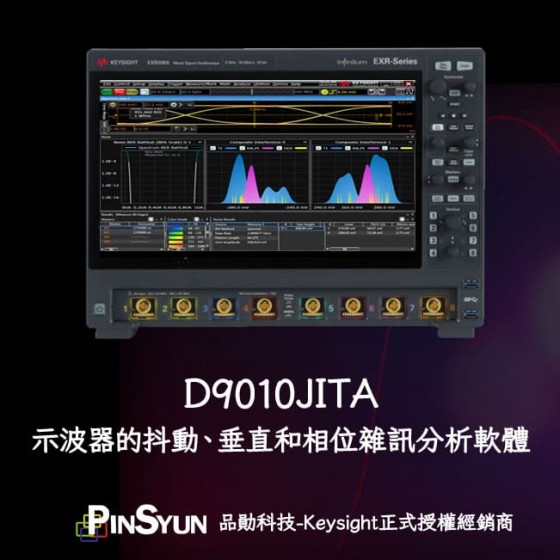

Keysight D9010JITA 抖動、垂直和相位雜訊分析軟體，適用於 Infiniium 9000、S、EXR系列示波器

透過D9010JITA軟體，可讓您使用 Keysight Infiniium 9000、S 系列、EXR 系列示波器，輕鬆執行抖動、垂直和相位雜訊分析

* Keysight D9010JITA 抖動分析:

- 自動設定精靈，方便您產生抖動直方圖、趨勢圖和頻譜圖
- 自動設定精靈透過多種演算法、碼型長度、誤碼率（BER）位準，來支援 RJ/DJ 分離
- 多種時脈回復方法
- 校驗功能，可消除示波器中的 RJ
- 複合直方圖，以及分離出來的 RJ、PJ、DJ、DDJ、DCD 和 ISI 抖動成分圖
- 複合直方圖，以及分離出來的 TI、DDI、PI、ISI 雜訊成分圖
- 頻譜和雜訊誤碼率（BER）浴缸曲線

* Keysight D9010JITA 相位雜訊分析：

- 將單旁波帶（SSB）相位雜訊，繪製成頻率對數與 dBc/Hz 關係圖
- 雙通道和交互關聯技術，可降低寬頻量測雜訊
- 降低寬頻量測雜訊的差動時脈
- 擴頻調變時脈
- 可降低交互關聯時間間隔誤差（TIE）量測的寬頻雜訊（RJ）
- 可在相位雜訊圖中兩個頻率之間進行整合式抖動量測
- 使用 InfiniiMax 探棒進行 In-Circuit 電路測試

主要規格

在當今的高速數位設計中，您需要深入洞察抖動的成因。相位雜訊是衡量信號產生器品質的最重要因素之一，也是對航太與國防產業，以及通訊產業之關鍵應用效能影響至深的要素。

此軟體可讓您使用 Keysight Infiniium 9000、S 系列、EXR 系列、MXR 系列示波器，輕鬆執行抖動、垂直和相位雜訊分析。藉由找出抖動與即時信號的時間關聯性，您可有效追蹤導致抖動的問題根源。此軟體還提供相符性測試檢視畫面和量測設定精靈，可簡化並自動執行 RJ/DJ 分離，並依業界標準進行測試。

此軟體可自動偵測示波器輸入端的嵌入時脈頻率及重複資料碼型，並在每次轉換碼型時，計算會影響總抖動（TJ）機率密度函數（PDF）的資料相依抖動（DDJ）位準。此外，它具有頻譜和尾部擬合抖動分離演算法。由於每個波形都各不相同，能夠選擇多個抖動分離解決方案，代表您可針對每個單獨的波形，以獲得更好的結果。此軟體使用新的尾部擬合演算法，可正確識別並量測非週期有界不相關抖動，在波形受到串擾影響的情況下，這種演算法尤其有用。

相位雜訊分析功能可量測時脈源內的相位雜訊。量測結果以對數頻率座標圖呈現，其中振幅以 dBc/Hz 為單位表示（分貝對應到正規化至 1 Hz 頻寬的載波功率）。
