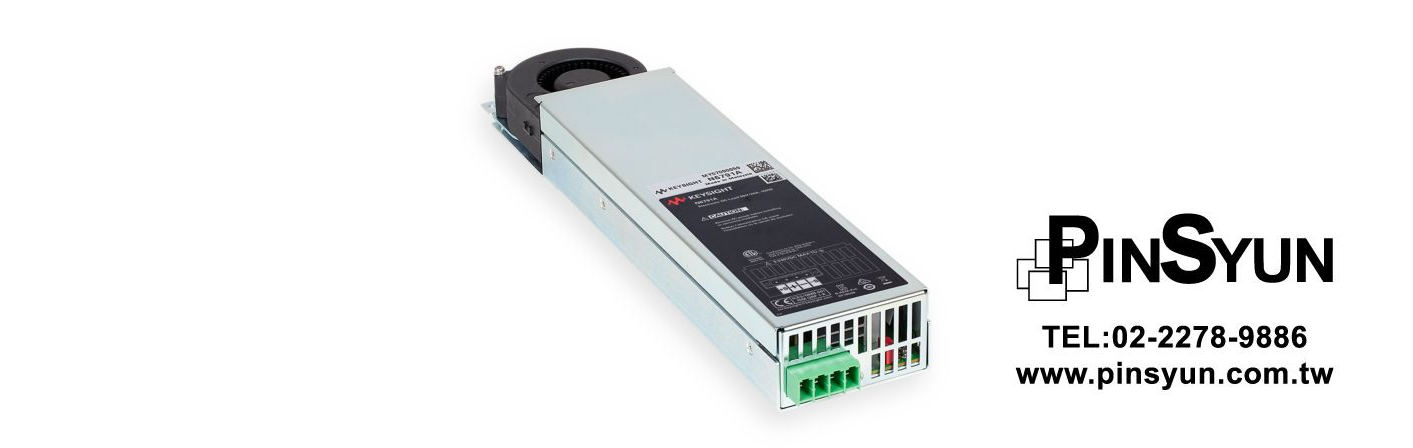

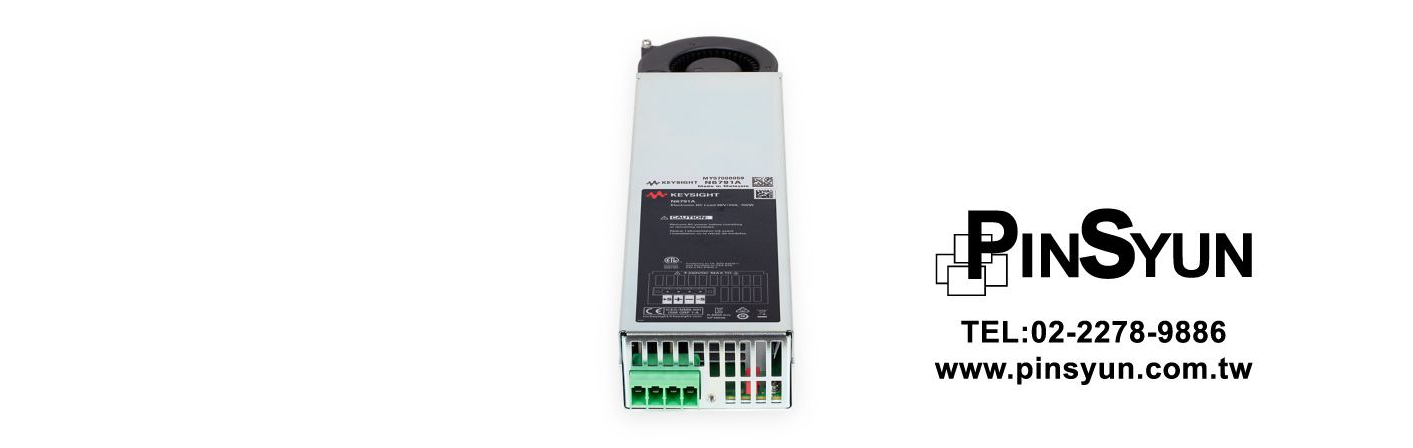

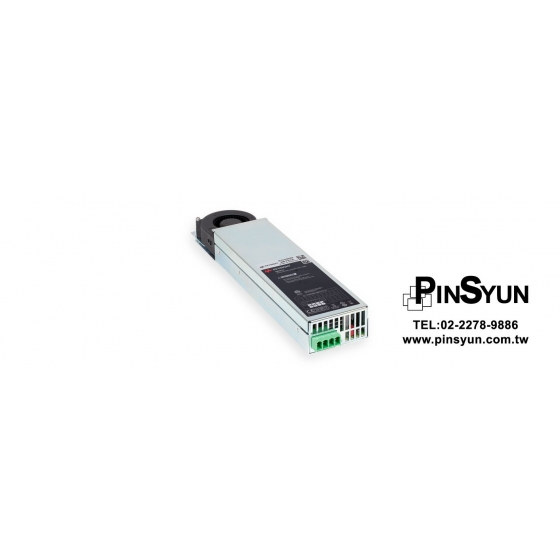

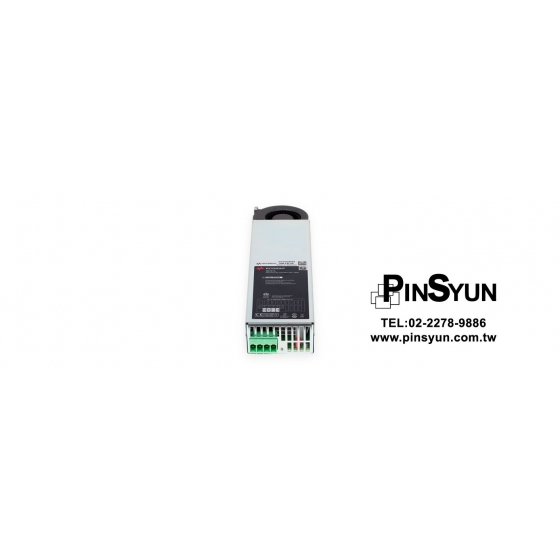

Keysight N6783A 2 象限直流電源模組

Keysight N6783A 提供兩個選項。 N6783A-BAT 電池充放電模組是一款 2 象限基礎型模組，適合以電池供電之行動裝置設計人員使用。 N6783A-MFG 行動通訊直流電源模組是一款 2 象限基礎型模組，可用於在製造或自動化測試環境中，對電池供電行動裝置進行測試。

* N6783A主要技術規格

額定輸出

- 電壓：8 V
- 電流：-2 A 至 +3 A
- 功率：24 W

程控準確度（23ºC ± 5ºC 時）

- 電壓：0.1% + 10 mV
- 正電流：0.1% + 1.8 mA
- 負電流： -2 A：0.2% + 1.8 mA

量測準確度（23ºC ± 5ºC 時）

- 電壓：0.05% + 5 mV
- 電流高範圍：0.1% + 600 µA
- 電流低範圍（≤ 150 mA）：0.1% + 75 µA

主要規格

* N6783A支援完整的量測範圍

N6783A-BAT 電池充放電模組是一款 2 象限基礎型模組，適合以電池供電之行動裝置設計人員使用。在行動裝置的研發過程中，對用於最終設計的電池進行正確的驗證是必要的，特別是該設計需要永久性安裝電池的情況下。電池驗證需要對電池進行充電和放電，同時量測電壓和電流，以確保電池符合其規格，並可在裝置中如預期般運作。其 2 象限操作模式功能使得 N6783A-BAT 能夠充當電源供應器，對電池充電；也可當作電子負載，將電池放電。無論是短期或長期使用，其內建的數位化量測系統都可提供準確的量測結果。

N6783A-BAT 也可用於調節電池，以便進行測試；可將電池充電或放電到特定的電量，以便觀察裝置在特定條件下的性能。如此一來，研發工程師可了解其設計在不同充電電量下的真實運作情況。

其他 Keysight N6700 電源量測模組：

- Keysight N6782A 2 象限電源量測模組，用於功能測試
- Keysight N6784A 4 象限通用型電源量測模組

此模組可用於小型、多輸出、1U 高的 Keysight N6700 薄型模組化電源系統 (適用於 ATE 系統) 以及多輸出的 Keysight N6705 直流電源暨分析儀 (適用於桌上型測試系統)。其標配介面有 GPIB、LAN、USB，及 LXI Compliant 介面。總共有 20 多種不同的直流電源模組可供選擇，包括基本型到精密行等不同性能，以及 20 - 300 W 功率範圍的機型。

產品型號	規格介紹	電壓	電流	瓦數	Get a Quote
N6781A	2 象限電源量測模組，用於電池耗電分析	20V	±3 A	20W	點我詢價
N6782A	2 象限電源量測模組，用於功能測試	20V	±3 A	20W	點我詢價
N6784A	4 象限通用型電源量測設備	±20 V	±3 A	20W	點我詢價
N6785A	2 象限電源量測模組，適用於電池耗電分析	20V	±8 A	20W	點我詢價
N6786A	2 象限電源量測模組，適用於功能測試	20V	±8 A	20W	點我詢價
N6783A-MFG	Mobile communications DC power module, basic capability	6V	+3A/-2A	18W	點我詢價
N6783A-BAT	Battery charge/discharge module, basic capability	8V	+3A/-2A	24W	點我詢價
DC ELECTRONIC LOAD MODULES 直流電子負載模組
N6791A	直流電子負載模組	60V	20A	100W	點我詢價
N6792A	直流電子負載模組	60V	40A	200W	點我詢價
